ヒューマノイドロボットケーブル業界の主要な技術的側面の探求

ヒューマノイド ロボット ワイヤリング ハーネスは、ロボットのさまざまなコンポーネントを相互接続するワイヤとケーブルのアセンブリを指します。これらのハーネスは、電力、信号、データを送信することにより、ロボットが適切に機能することを可能にします。通常、人型ロボットのワイヤリング ハーネスは、導体、絶縁材、保護層、コネクタで構成されます。ワイヤーハーネスは、ロボットのさまざまな電気部品をつなぐ重要な部品であり、ロボットの「血管」や「神経系」として、電力伝送、信号制御、データ通信などの重要な機能を果たしています。

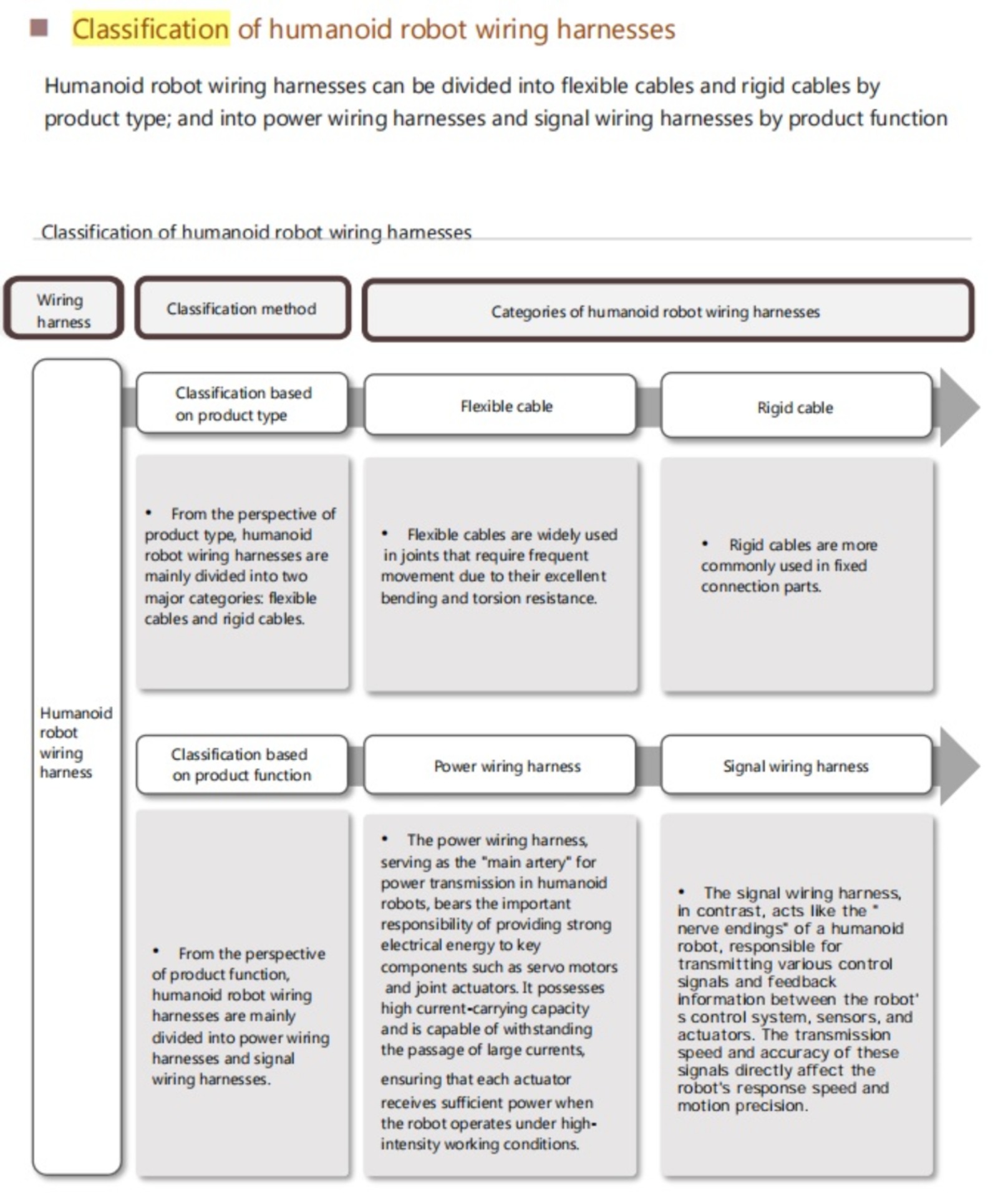

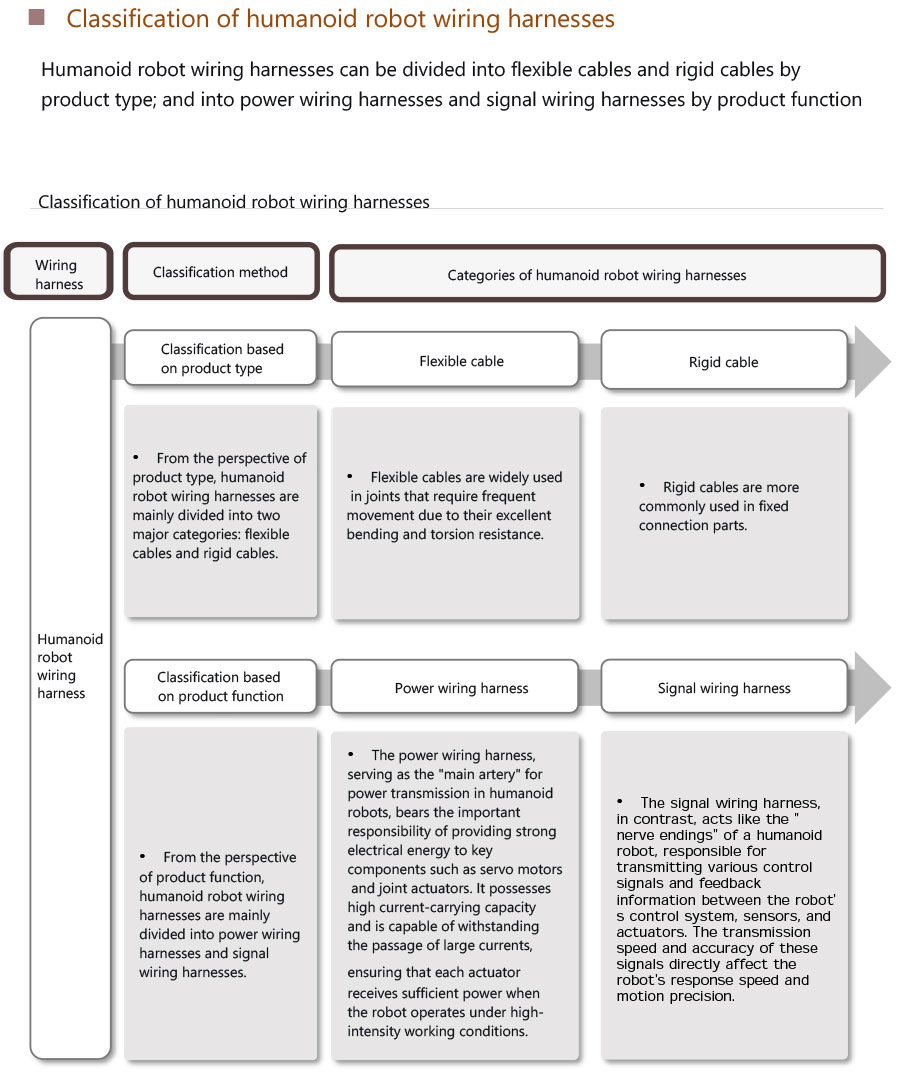

人型ロボットのワイヤーハーネスは製品タイプに基づいて、フレキシブル ケーブルとリジッド ケーブルに分類できます。製品の機能に基づいて、電源ハーネスと信号ハーネスに分類できます。

ワイヤーハーネスのコンポーネント

1. 導体

• 導体は通常、優れた導電性で知られる銅またはアルミニウムで作られています。導体の断面積が大きいほど、電流を伝達する能力が大きくなります。

• さらに、導体の周囲の絶縁材料は、電流漏れや短絡を防ぐため、最も重要です。一般的な絶縁材料には、ポリ塩化ビニル (PVC)、ポリエチレン (PE)、熱可塑性エラストマー (TPE) などがあります。

2. 保護層

• これらの層は、機械的磨耗、化学的腐食、高温などの外部環境要因によって引き起こされる損傷から導体を保護する役割を果たします。保護層に使用される一般的な材料には、ポリ塩化ビニル (PVC)、ポリウレタン (PU)、シリコーンなどがあります。

• 保護層の材質が異なると、異なる動作環境に適します。たとえば、高温環境では、シリコン保護層が優れた耐熱性を発揮します。

3. コネクタ

• コネクタは、ワイヤリング ハーネスをロボットのさまざまな個別コンポーネントに接続するのに役立ちます。通常は金属またはプラスチックで構成されており、優れた導電性と耐久性が特徴です。一般的なコネクタの種類には、丸型コネクタ、角型コネクタ、プラグ型コネクタなどがあります。

• さまざまなタイプのコネクタが特定のロボット用途に合わせて調整されています。たとえば、円形コネクタはロボットのジョイントの接続に適していますが、長方形のコネクタは通常、ロボットの制御キャビネットに接続するために使用されます。
