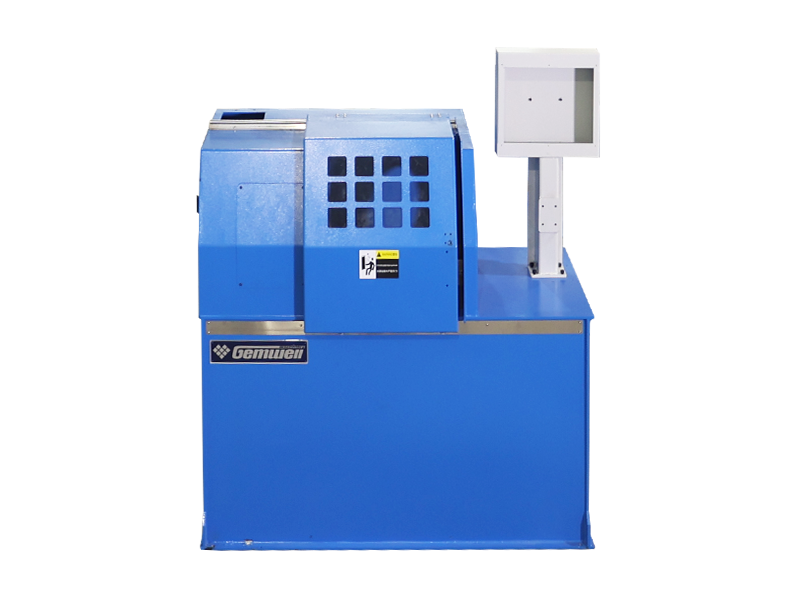

三軸サーボアクティブ型パラレルペア信号線用テープ巻き機

コンポーネント

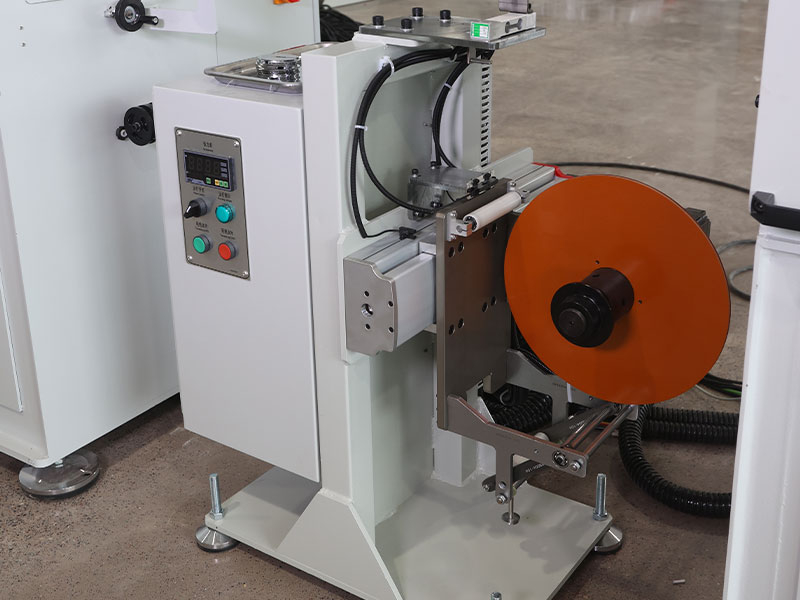

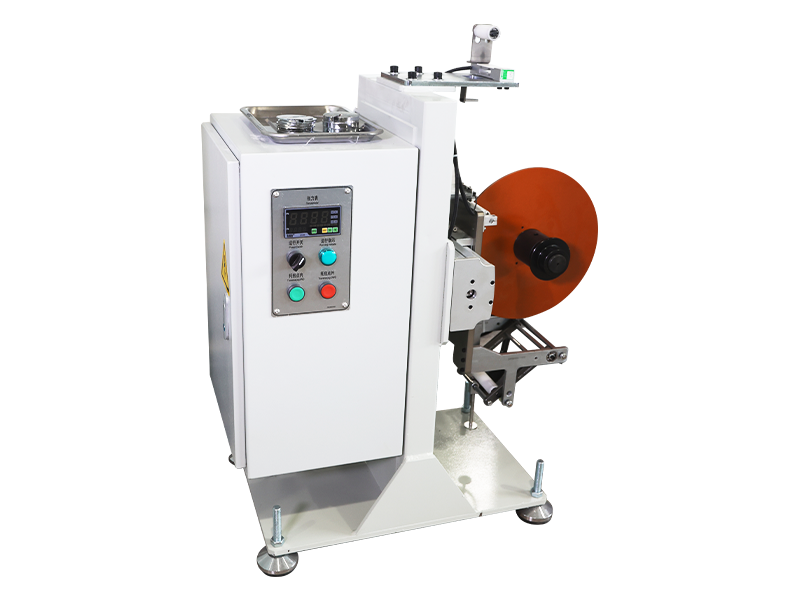

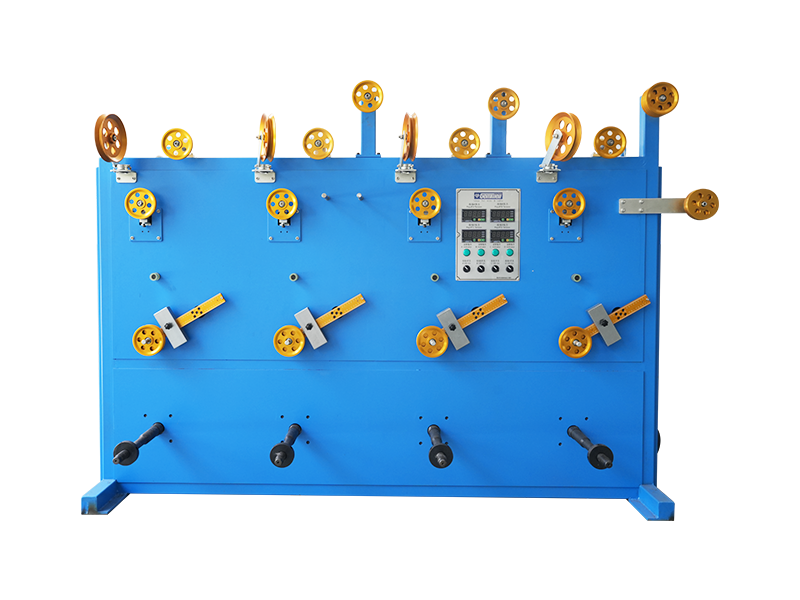

● Ø500パワーコアワイヤーペイオフスタンド
● Ø300電源銅線のペイオフスタンド

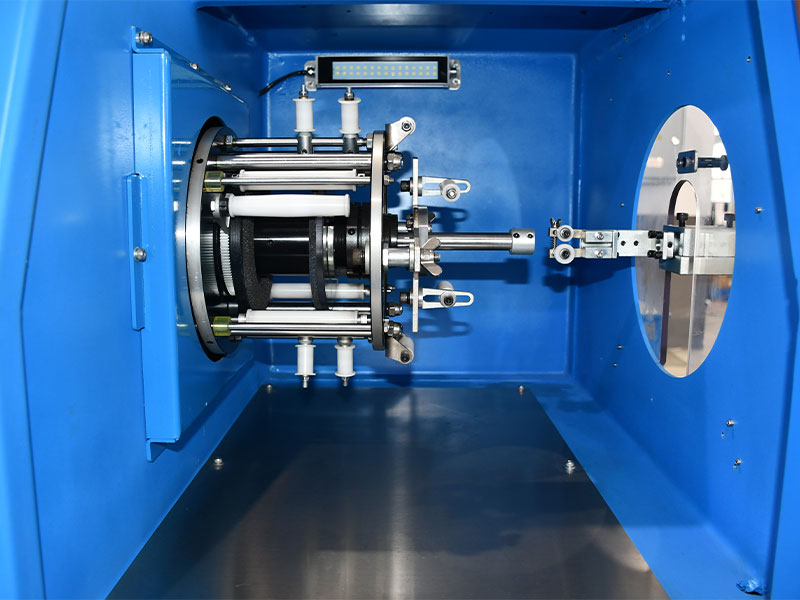

● 3-サボパワーラッピングマシンテーピングヘッド1
● パワートレーリングラッピングマシン
● 3-サボパワーラッピングマシンテーピングヘッド2
● 3-サボパワーラッピングマシンテーピングヘッド3
● 望遠鏡オーブン
● 空気圧強制冷却チューブ

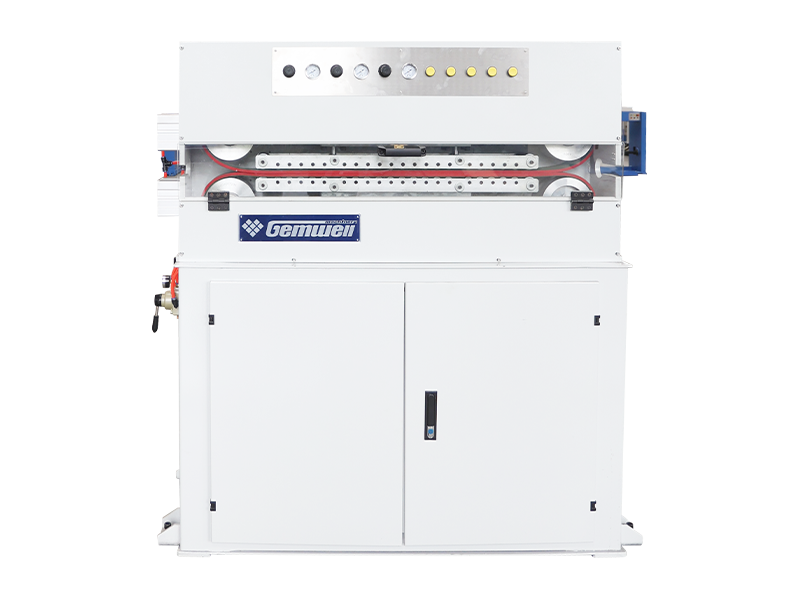

● Ø400ホイールタイプベルトキャップスタン
● Ø500搭載のシャフトロウのテイクアップ
● 直径ゲージ
● インクジェットプリンター
● 制御システム

技術仕様

製品機能

● 生産性の高い： 回転体は静的にバランスが取れており、テストと補正のために動的にバランスが取れています。実行するとき、マシンの振動は小さな音声と低い音声があります。スピンドルは、長期の連続高速操作中に熱を発生しません。生産効率が高く、費用対効果が高くなっています。

● 安定した緊張： 3つのサーボモーターは、回転フレーム、テープ材料トレイ、張力ダンサーの動きを正確に制御するために、それぞれ電力を提供します。

材料のスプールやパッドの直径の変化や風抵抗などのさまざまな影響要因が排除され、張力が安定しています。

● 正確なピッチ： メインキャップスタンをムーブメントベンチマーク、メインキャップスタン、および各回転フレームとして、正確なインターロックモーションコントロールのためにサーボモーションコントローラーを採用して、任意の速度で正確なラッピングピッチを取得できるようにします。

● 労働貯蓄： クランプデバイスは、各ラッピングヘッドのワイヤインレット端に取り付けられています。クランプ力は、ワイヤを損傷することなく調整できます。ワイヤーは逆方向に引き出すことができます。構成モード管理、SOPフォーミュラのワンクリック検索、ワンクリックスタートアップの準備、およびワンクリックスタート。テープが壊れている/仕上げ/メーターがあり、インテリジェントなコントロールがあり、人材を節約したときに停止してシャットダウンします。

● 低障害率： コレクターリング、カーボンブラシはありません。テープガイドローラーの摩耗部品の定期的な交換、低故障率。

● 簡単なメンテナンス： Profinetバス制御、高速信号伝送、低干渉、リモート障害検出ケービリティを使用します。トラブルシューティングとメンテナンスは、コミュニケーションネットワークがある限り、機械が世界のどの国にもあるかどうかに関係なく、迅速なリモートメンテナンスサービスを提供できます。
