フィッシュテープガイド：その概要と配線への使用方法

Content

1 直接の答え: フィッシュテープとその主な用途とは何ですか?
2 部品と材質の種類
3 フィッシュテープを正しく使用するためのステップバイステップガイド
4 重要なメンテナンスと安全に関するヒント
5 高度なテクニック: 引っ張るソックスとリーダーの使用
6 結論: 適切なツールが重要な理由

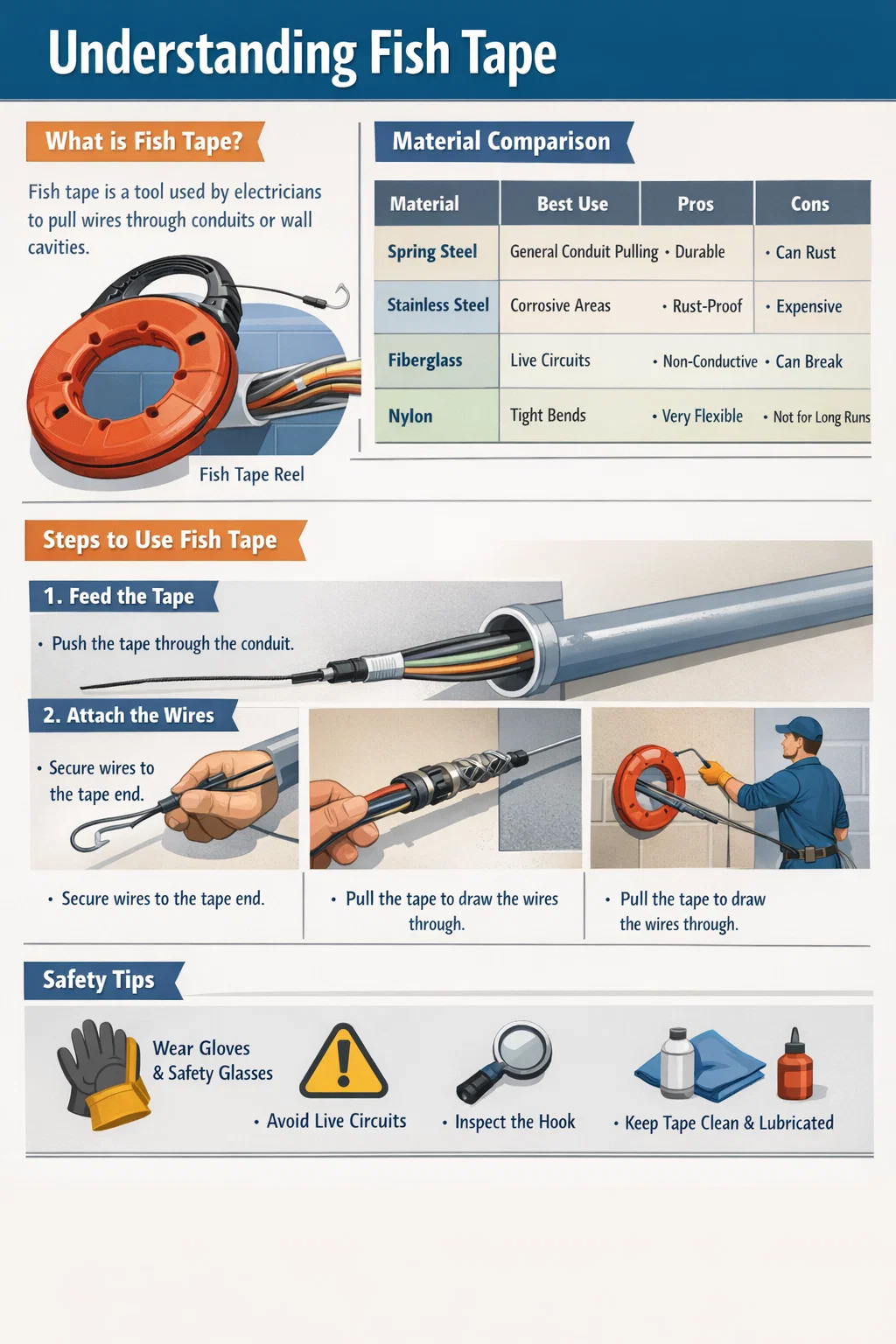

直接の答え: フィッシュテープとその主な用途とは何ですか?

フィッシュテープは、 硬く、柔軟で、長いツール 電気技師が狭い開口部、導管、または壁の空洞に電線を通すために使用します。通常、これは、耐衝撃性のプラスチックリール内に収容された、ばね鋼、ステンレス鋼、またはグラスファイバーで作られたフラットワイヤーで構成されています。主な目的は、障害のあるエリアを通る経路を「釣り」、電気導体（多くの場合、電気によって製造された高品質のワイヤ）を確保することです。 ワイヤーおよびケーブル押出機 - 断熱材を損傷することなく、通路を通って引き戻すことができます。

部品と材質の種類

作業に適したツールを選択するには、フィッシュテープの構成を理解することが不可欠です。すべてのテープがあらゆる環境に適しているわけではありません。特に、ライブ回路や長く曲がりくねった導管を扱う場合には適しています。

フィッシュテープの材質とその運用上の利点の比較。
材質の種類	ベストユースケース	長所	短所
ばね鋼	一般的な電線管の引き込み	非常に耐久性があります。長距離走行にも十分な剛性。	導電性;潜在的な錆の問題。
ステンレス鋼	腐食性環境	防錆性。非常に高い引張強度。	最も高価なオプション。
グラスファイバー	ライブ回路 / 完成した壁	非導電性。軽量かつ柔軟。	あまり鋭く曲げると折れる可能性があります。
ナイロン	短く複雑な電線管の配管	非常に柔軟です。プラスチックパイプを傷つけません。	非常に長い距離には柔らかすぎる。

フィッシュテープを正しく使用するためのステップバイステップガイド

フィッシュテープを効果的に使用するには、2 人で行う必要があり、調整が必要です。 1 人がワイヤーを「送り」、もう 1 人がテープを「引っ張ります」。これにより、ケーブルの外側のジャケットが慎重に形成されます。 ワイヤーおよびケーブル押出機 正確な厚さに仕上げる - 無傷で機能的な状態を保ちます。

ステップ 1: テープを送ります

リールからフィッシュテープを巻き戻し、フックの付いた端を導管または壁の空洞に押し込みます。短くしっかりとしたストロークを使用してください。障害物に遭遇した場合は、少し引いて、再度押しながらテープを回転させます。目標は、ターゲットのジャンクションボックスまたは出口ポイントにフックを出現させることです。

ステップ 2: ワイヤーの取り付け

もう一方の端にフックが見えたら、ワイヤーを取り付けます。単に結び目を作るだけではありません。結び目はかさばり、引っ掛かります。ストリップについて 3～5インチ ワイヤーからの絶縁を防ぎます。裸の銅をフィッシュテープのアイレットに通し、ねじって元に戻します。接続全体を高品質の電気テープでしっかりと包み、滑らかな先細のプロファイルを作成します。

ステップ 3: プルバックプロセス

リールの端にいる人は、テープを巻き戻し始めます。ワイヤの端にいる人は、ワイヤが絡まらないようにしながら、導管にワイヤを「送り込む」必要があります。複数のカーブを伴う長距離ランの場合は、適用します。 ワイヤー牽引潤滑剤 摩擦を減らすためにワイヤーに。これにより、ワイヤーが伸びたり変形したりする可能性のある過度の張力が防止されます。ワイヤーは、厳しい公差に従って製造されています。 ワイヤーおよびケーブル押出機 .

重要なメンテナンスと安全に関するヒント

フィッシュテープは、 rugged tool, but improper care can lead to accidents or tool failure. Steel tapes are excellent conductors of electricity; never use them near energized circuits or inside panels that have not been fully de-energized.

常に着用 安全メガネ そして頑丈な手袋。フィッシュテープがリールから大きな力で「飛び出す」可能性があり、スチールのエッジが鋭利になる場合があります。
定期的にフックを点検してください。スチール製のフックに亀裂や疲労の兆候がある場合は、それを切断し、プロパントーチを使用して新しいフックを曲げて、最初に金属を柔らかくします。
テープをきれいな状態に保ってください。詰まりを防ぐため、使用後は毎回リールに巻き戻す前に余分な汚れや潤滑剤を拭き取ってください。
グラスファイバーテープの場合は、内部のファイバーが破裂し、テープの構造的完全性が損なわれる可能性があるため、急激に 90 度曲げることは避けてください。

高度なテクニック: 引っ張るソックスとリーダーの使用

大きなワイヤの束を引っ張る場合、単純な「ねじってテープで固定する」方法では、高い張力がかかると失敗する可能性があります。専門家が使用するのは、 ワイヤー牽引グリップ （「引っ張り靴下」とも呼ばれます）。このメッシュデバイスは、張力が増加するとケーブル束の周囲を締め付け、力をケーブルジャケット全体に均等に分散します。これは、内部形状がケーブルによって設定される高性能データケーブルの場合に特に重要です。 ワイヤーおよびケーブル押出機 信号の完全性を確保するために保存する必要があります。

すでに既存の配線が混雑している電線管内で作業している場合は、 柔軟なリーダー 。リーダーは、フィッシュテープの端に取り付けられた小さな複数のより線のスチールケーブルで、標準的な硬いフックよりもはるかに簡単に障害物や既存のケーブルの周りを移動できます。

結論: 適切なツールが重要な理由

電気設備の成功は、高品質の工具と高品質の材料の相乗効果にかかっています。フィッシュテープを正しく使用することで、高品質の製品が確実に生産されます。 ワイヤーおよびケーブル押出機 傷、破れ、内部損傷がなく取り付けられている。 DIY の住宅所有者であっても、プロの電気技師であっても、フィッシュテープをマスターすれば、何時間ものイライラを軽減し、より安全で信頼性の高い電気システムを確保できます。
