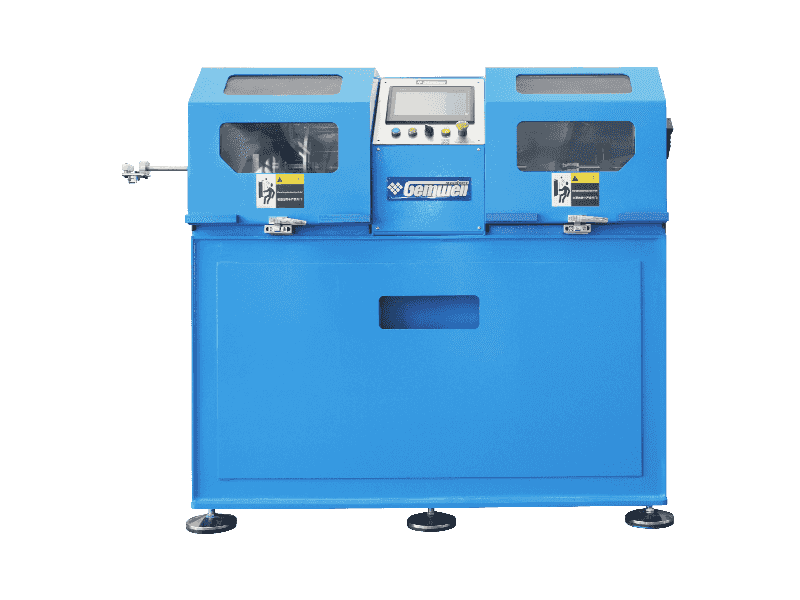

サーボスピットアクティブタイプ パラレルペア信号線用テーピングマシン

コンポーネント

● Ø500パワー芯線ペイオフスタンド 2台
● Ø300電力銅線ペイオフスタンド 2台
● スピット式アクティブ包装機テーピングヘッド 1 1台
● 縦型包装機 1台
● スピット式アクティブ包装機テーピングヘッド2 1台
● スピット式アクティブ包装機テーピングヘッド3 1台
● 伸縮式オーブン 1台
● 空気圧強制冷却チューブ 1本
● Ø400パワーホイール式ベルトキャプスタン 1台
● φ500動力シャフト型引取機 1台
● 直径ゲージ 1台
● インクジェットプリンター 1台
● 制御系 1台

技術仕様

製品の特徴

● 高い生産性: 回転体は、テストおよび修正のために静的バランスおよび動的バランスがとられています。走行中は振動が少なく、声も小さくなります。長期連続高速運転でもスピンドルが発熱しません。生産効率が高く、コストパフォーマンスに優れています。

● 安定した張力： 両輪キャプスタンローラーを採用し、テープトレイの外径変化による張力変化をなくすため、リールからストリップを一定速度で引き出します。巻き付け張力は、完成したケーブルの外径を制御することによって実現されます。つまり、張力が大きくなるほど、外径は小さくなり、張力が大きくなるほど、外径は小さくなります。張力が小さいほど、外径は大きくなります。ダブルホイールのキャプスタン ローラーの後、テープは回転中心軸に非常に近い 2 つのガイド ローラーを通過するだけで、ワイヤーに直接巻き付けられます。そのため、遠心力や風の抵抗などのさまざまな影響要因を排除することができ、安定した張力を得ることができます。

● 正確なピッチ: メインキャプスタンを動作のベンチマークとして、メインキャプスタンと各回転フレームはサーボモーションコントローラーを採用し、正確な連動動作制御を実現し、どの速度でも正確なラッピングピッチを得ることができます。

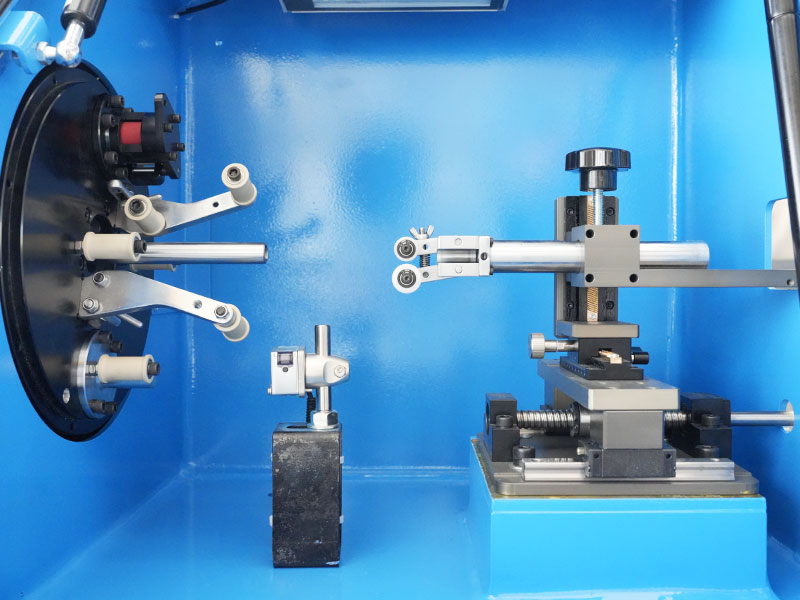

● 省力化： 各ラッピングヘッドのワイヤ入口端にはクランプ装置が取り付けられています。ワイヤを損傷することなくクランプ力を調整できます。ワイヤは逆方向に引き出すことができます。構成モード管理、SOP 式のワンクリック取得、起動準備、および開始をワンクリックで実行できます。テープの破損/終了/計量時に停止してシャットダウンし、インテリジェントな制御で人件費を節約します。

● 低い故障率: 摩耗部品であるテープガイドローラーを定期的に交換することを除いて、コレクターリングやカーボンブラシは不要で、故障率が低いです。

● 簡単なメンテナンス: Profinet バス制御、高速信号伝送、低干渉、リモート障害検出ケーブルを使用します。通信ネットワークがあれば、世界中どこの国にある機械でもトラブルシューティングやメンテナンスが可能で、迅速なリモートメンテナンスサービスを提供できます。
