絶縁テープを正しく貼るにはどうすればよいですか?

正しい絶縁テープの貼り方に関する決定的な答え

絶縁テープを正しく貼り付けるには、次のことを行う必要があります。 テープを巻きながら伸ばす そして維持する 50%の重複 毎ターン。ストレッチ動作により接着剤が活性化され、しっかりとした耐湿性のシールが確保され、半周のオーバーラップにより、専門家が作成した保護ジャケットを模倣した二重層の断熱材が提供されます。 ワイヤーおよびケーブル押出機 。時間の経過とともにテープがはがれたり剥がれたりするのを防ぐために、最終ターンでは常に「ゼロテンション」ラップで仕上げます。

ワイヤーの安全性を確保するための必須の適用前の手順

ビニールテープのロールに手を伸ばす前に、導体の状態が最も重要です。設置中にワイヤが不適切に扱われた場合、絶縁体に表面よりも深い傷が入る可能性があります。均一なコーティングとは異なり、 ワイヤーおよびケーブル押出機 、手動によるテーピングは人的ミスの可能性があるため、清潔であることが第一の防御線です。

洗浄と検査

接着剤にとってホコリ、油分、水分は大敵です。ケーブルを修理する場合は、その部分をきれいな布で拭きます。グリースが存在する場合は、少量のイソプロピル アルコールを使用すると効果的です。湿気が溜まるとスプライス内部の腐食が発生する可能性があるため、作業を進める前にワイヤが完全に乾いていることを確認してください。

• テープに穴を開ける可能性のある金属ストランドに鋭いバリがないか確認してください。
• ワイヤーが電源から切り離されていることを確認してください。
• 電圧レベルを特定して、テープがその用途に適した定格であることを確認します。

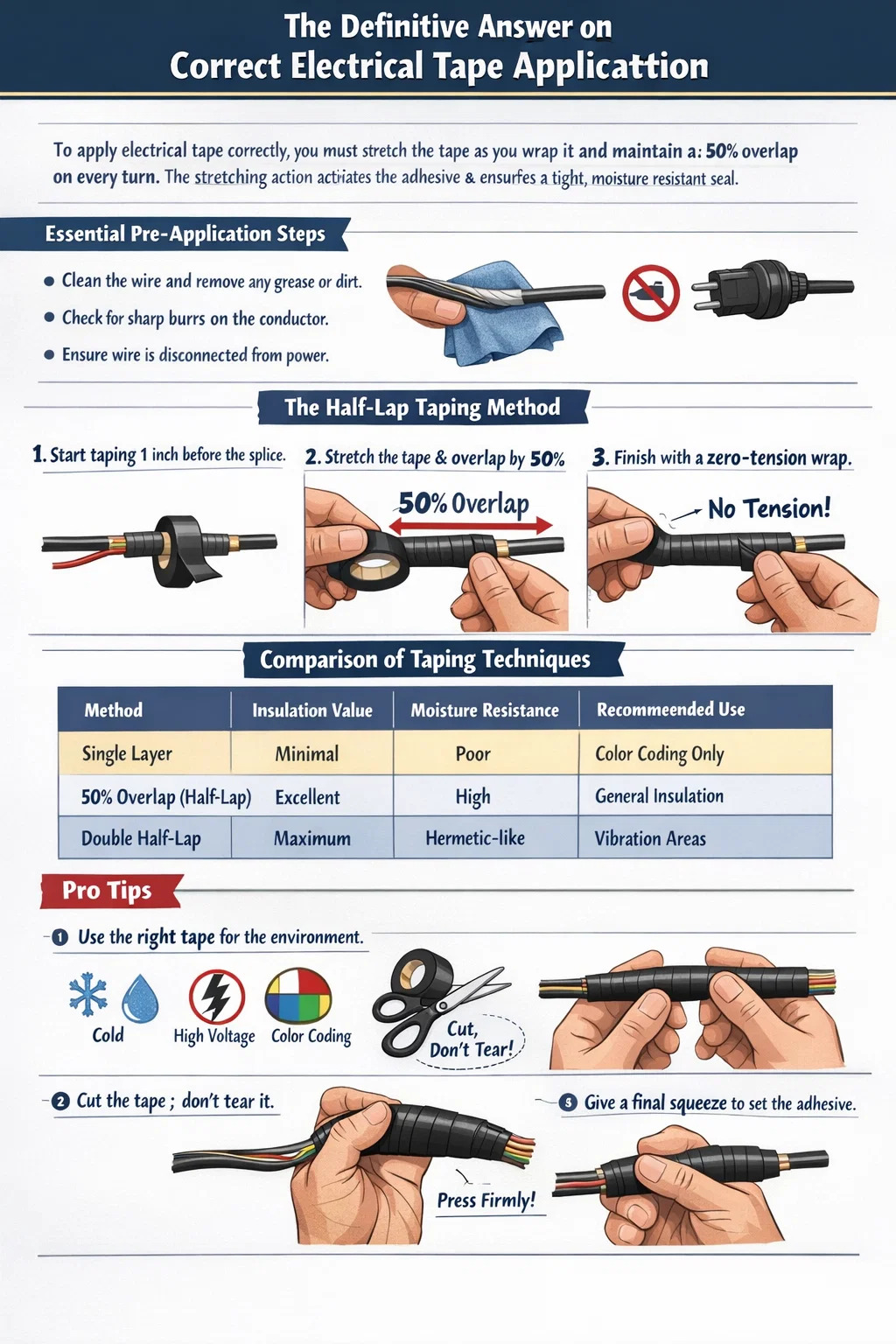

ハーフラップテクニックの説明

テーピングのゴールドスタンダードは「半周」です。これは、テープの後続の各ターンが前のターンのちょうど半分をカバーすることを意味します。これは単なる提案ではありません。これは電気的完全性のための構造上の要件です。

ハーフラップ法を使用すると、効果的に次の厚さを作成できます。 二層の深さ どこでも。これにより、外層が擦り傷や風化した場合に備えて安全マージンが得られます。高品質のケーブルが外れる ワイヤーおよびケーブル押出機 一貫した壁厚を持っています。あなたの目標は、その一貫性を手動で複製することです。

ステップバイステップでマスター: ラッピング方法

修正をできるだけ永続的にするには、次の実際的な手順に従ってください。

1. ワイヤーの固体絶縁体の上から巻き始めます。 1インチ 損傷した領域またはスプライスが始まる前に。
2. 最初のターンはテンションをかけずにアンカーして、所定の位置に保ちます。
3. 2 番目のターンを始めるときに、テープを引っ張って伸ばします。ほとんどのビニールテープの場合、テープの幅が約10cmになるまで引き伸ばす必要があります。 元の幅の 75% .
4. 50% の重なりを維持しながら、斜めに巻き続けます。
5. 追加の機械的強度が必要な場合は、ターゲット領域を 1 インチ超えて到達したら、最初に向かって 2 回目のパスを開始します。
6. 最終ターンでは、 テープを伸ばすのをやめる 。端が伸びすぎないように、ちぎらずにハサミでカットしてください。最後の「しっぽ」をしっかりと押し込みます。

緊張と「フラグ設定」が重要な理由

よくある間違いは、最後まで高い張力で全長を巻き付けることです。ビニールには「思い出」があります。尾端を伸ばして突き刺すと、最終的には元の長さに戻ろうとします。その結果、テープの端が剥がれて旗のようになびく「フラギング」が発生します。

工業環境では、 ワイヤーおよびケーブル押出機 コアに化学結合または熱融着された熱可塑性または熱硬化性材料を適用するため、「解ける」ことはありません。テープは感圧接着剤に依存しているため、最終的にゼロテンションでラップすることが環境による作業への悪影響を防ぐ唯一の方法です。

環境に適したテープの選択

すべての電気テープが同じように作られているわけではありません。間違ったものを使用することは、間違って適用することと同じくらい悪いことです。標準の黒色のビニール テープは一般的な使用向けに評価されていますが、屋外または高温のシナリオでは特殊な素材が必要です。

• 寒い天候: 標準テープは低温では脆くなります。 -18°C まで柔軟性を維持できる「全天候型」ラベルを探してください。
• 高電圧: 600V を超える場合は、標準のビニールでは不十分です。ベース層としてゴム製のスプライシング テープが必要になる場合があります。このテープは自己融着して固体の塊となり、その後、機械的保護のためにビニールが使用されます。
• カラーコーディング: 黒が最も紫外線耐性が高いですが、段階的な色 (赤、青、白) を使用すると、複雑なパネル内の配線を識別しやすくなります。

電気テープは通常、次の目的で使用されることに注意してください。 600ボルト以下 特に指定がない限り。製造時、絶縁体の厚さは、 ワイヤーおよびケーブル押出機 これらの安全性評価を満たすために。テープを巻くとき、あなたは品質管理責任者なので、ラップの数をケチらないでください。

テーピング後の最終安全チェック

テープを貼り付けたら、手でしっかりと押してください。手のひらの熱で接着剤が固まります。ラップのプロファイルを確認してください。滑らかで端が細くなり、かさばったりゴツゴツしたりしてはいけません。後でフィッシュテープを使用してワイヤを電線管に通す必要がある場合、かさばるテープや粘着性のあるテープ作業が引っかかる可能性があり、絶縁体が剥がれて、新しい長さのワイヤを使用して最初からやり直す必要がある可能性があります。 ワイヤーおよびケーブル押出機 .
