Gemwell Electrical Machinery は、2025 年ケーブル業界年末概要テクニカルセミナーへのご参加をご案内します。-Gemwell Electrical Technology（Jiang Su）Co。、Ltd.

2025 年 12 月 20 日

会議場所: 恵州と西湖

広東省恵州市恵城区東江二路2号

このケーブル業界テクノロジーセミナーでは、高速銅線ケーブル、HDMI 2.2、USB4、車載イーサネットなどの最先端テクノロジーに焦点を当て、高周波、高速分野の最新の開発と将来の方向性を掘り下げます。さらに、デジタル経済発展の中核エンジンとしての AI データセンターの現在の状況を考慮して、このカンファレンスでは、ハイパーノード相互接続、高速相互接続、および関連技術などの重要なトピックも取り上げ、伝送速度の継続的なブレークスルーと業界エコシステムの共同開発を促進します。

私たちは、専門家や同業者の皆様に、12 月 20 日に広東省恵州市の西湖に集まり、この年次テクノロジーイベントに参加していただくことを心より歓迎いたします。このセミナーは、産学、研究、応用の英知を結集し、業界チェーンの上流と下流にわたるリソースの統合を促進し、参加者に業界の専門家と対面で交流し、最先端の知識を獲得し、ビジネスチャンスを探索するためのプラットフォームを提供することを目的としています。

参加企業は、チップ、コネクタ、ワイヤーハーネス製造、応用機器を含む業界チェーン全体をカバーしています。このカンファレンスを通じて、複数の専門家のレポートを聞き、技術開発のトレンドについて深く議論し、業界イノベーションの青写真を共同で描く機会が得られます。皆様の参加を確保し、相互接続技術と標準開発を推進し、業界技術の頂点を極めるために協力することを心より歓迎いたします。

ジェムウェル電気機械について

2005 年に設立された Gemwell Electrical Machinery Co., Ltd. は、専門的なワイヤーおよびケーブルの機器一式の研究、開発、生産、販売を統合する企業です。国家ハイテク企業や専門的、洗練された、革新的な企業などの称号を受賞しています。正確な位置決めと強力な技術力により、Gemwell は世界のハイエンド情報伝送ケーブルメーカーの緊密なパートナーとなり、その製品は世界 40 か国以上に提供されています。 Gemwell の従業員は卓越性を目指して、技術革新、安定した品質、精密な製造、行き届いたサービスに重点を置き、細部に至るまでしっかりと行うことにこだわっています。彼らはすべての顧客に高品質で報い、顧客の成功を企業価値の具体化とみなします。献身、貢献、進歩、探求という企業精神は、ワイヤおよびケーブル技術の高度な生産性への変革を促進するという使命を持って、ジェムウェルの従業員に継続的な革新を促すことで、ジェムウェルを世界舞台における中国の新たな名刺にしています。

顧客の成功は私たちの成功です!

プロフェッショナルはプロフェッショナルな仕事をする

ワイヤーとケーブルの技術は急速に進歩しています。 Gemwell Electrical Machinery Co., Ltd は、機器のマッチングと業界をリードする技術の研究開発に重点を置いており、電線およびケーブル業界で双方にとって有利な結果を喜んで共有し、達成することに喜びを感じています。

機器の選択によって、製品の最終的な高周波性能が決まります。

高速伝送線路の製造にはどのような設備が必要ですか?各機器にはどのようなオンライン制御および監視機能が必要ですか?機器の安定性指標は何ですか?これらの要因はすべて、ケーブル品質の一貫性に影響を与えます。特に、コア絶縁押出、平行ペアラッピング、平行ペアケーブル配線の 3 つのプロセスは、ケーブル構造の安定性と電気的性能に大きな影響を与えます。誘電体の構造と特性の変化は、ケーブルの特性インピーダンスの変化に直接つながります。さらに、構造的不均一性により、ケーブルの特性インピーダンスが終端と不整合になる可能性があり、その結果、信号が不均一な線路を通過するときに大幅な反射が発生し、減衰が増加します。これらの要因はすべて、終端での信号歪みの原因となります。したがって、最終製品の品質を確保するには、プロセスの各段階で製品の構造の均一性と安定性を制御することが重要です。

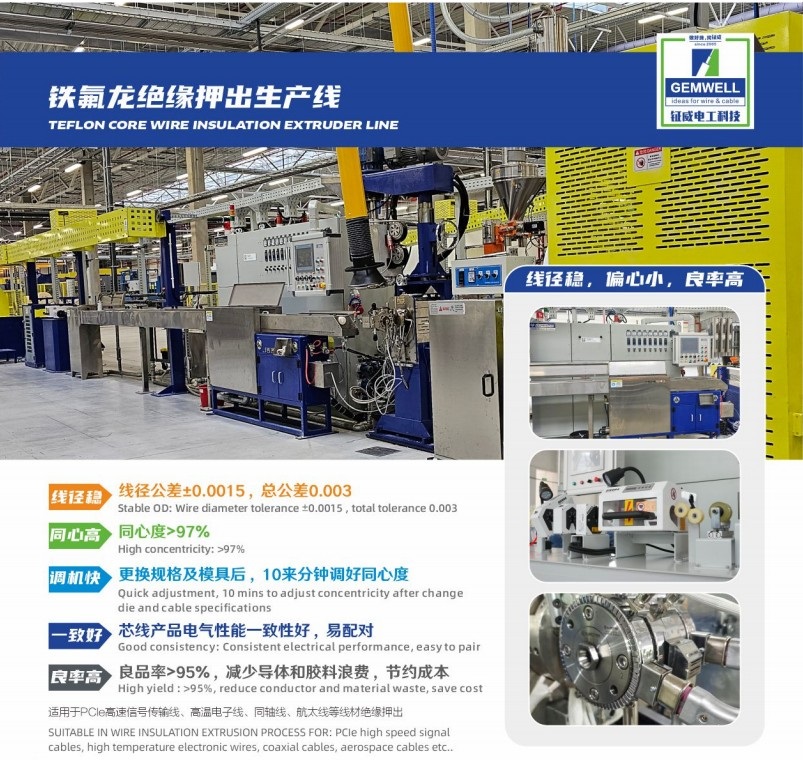

絶縁押出工程では、導体品質（張力、ピッチ、楕円率、清浄度など）、絶縁層の同心度、絶縁体外径公差、水中静電容量公差、押出温度公差などを厳密に管理することが重要です。押出機の安定性と生産効率を検証するために、押出機に CPK (プロセス能力指数) ソフトウェアデータ分析機能を装備することをお勧めします。

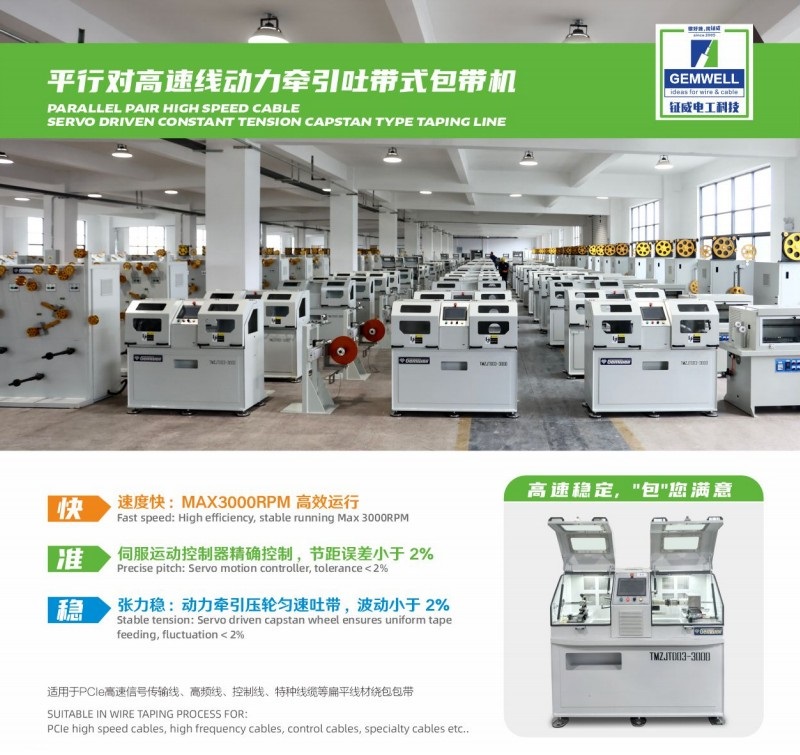

平行線ペアのラッピングプロセスでは、後続の製造プロセスでのラッピングの緩み、ケーブルの変形、アース線の位置の変化などの問題を防ぐために、ラッピングの安定性とホットメルトの信頼性という 2 つの重要なポイントを管理する必要があります。巻き付けに関しては、巻き付けピッチが一定であり、巻き付け張力が安定している必要がある。そうしないと、媒体の不均一性により伝送性能が低下します。さらに、包装するアルミ箔の厚さと重なり率を厳密に管理する必要があります。通常のワイヤの場合、オーバーラップ率は 15 ～ 25% で十分ですが、並列ペアの場合、ワイヤペア自体のクロストーク抵抗はゼロになります。近端クロストークを確実に減衰させるには、一般に 30 ～ 60% のオーバーラップ率が必要です。ホットメルトの場合、ワイヤペア構造の安定性を確保するために、金属シールド層の外側に粘着ポリエステルテープの層を巻き付ける必要があります。自己粘着ポリエステルテープは、ホットメルト接着剤コーティングが施されたポリエステルテープです。ホットメルト接着剤の温度は 200°C 以下にしてください。温度が高すぎると、絶縁芯線が軟化し変形しやすくなったり、さらには絶縁芯線同士が固着したりして、包装された製品に高周波欠陥が発生する可能性があります。温度が低すぎると、ホットメルト接着剤が完全に溶けず、接着が弱く、接着不良が発生する可能性があります。このような接着不良は最初のテストでは検出されない可能性がありますが、その後の使用中に包装の緩みや変形を引き起こし、ポリエステルアルミニウムホイル層に穴が開く可能性があります。電磁波が漏洩し、シールド効果に影響を与え、製品が使用できなくなる可能性があります。使用中にこのような事態が発生すると、重大な損失が発生する可能性があります。さらに、未乾燥のワイヤが巻き取りリールに入らないように、オーブンから出た後、平行ワイヤのペアを急速に冷却して硬化する必要があります。冷却されていないワイヤは熱いままとなり、芯線の固着や変形、アース線の位置ずれや反転を引き起こす可能性があります。

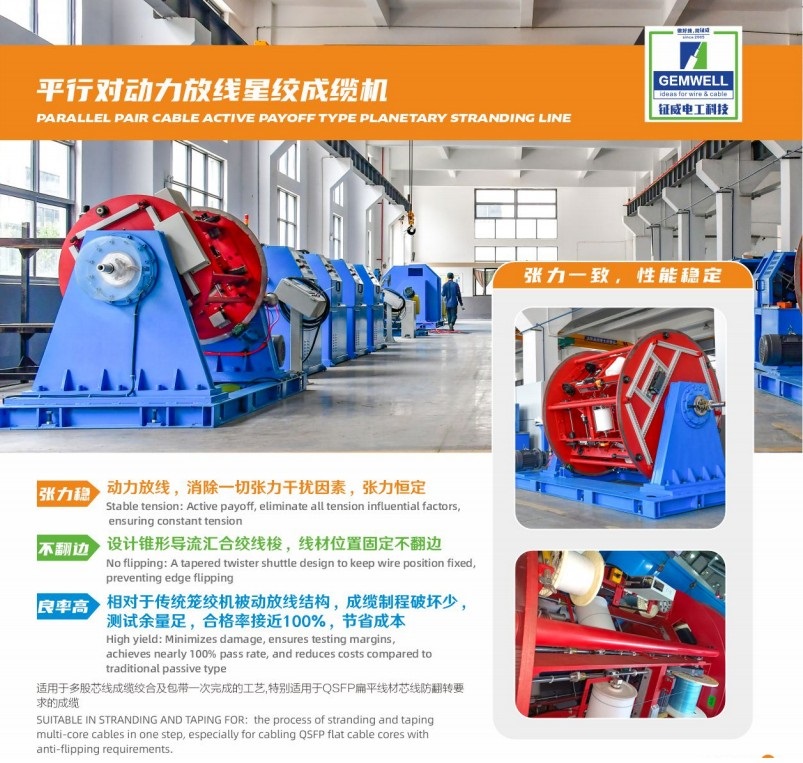

複合撚り線のケーブル配線プロセスでは、ケーブル配線機を使用して、巻き付けられた平行ペアを集めてケーブルに撚り合わせます。同時に、信号をシールドし、コア構造を安定させるために、ポリエステルテープの層とアルミ箔テープの層がケーブルの外側に巻き付けられます。ケーブル配線プロセスは、ケーブルの全体的なパフォーマンスに大きな影響を与えます。したがって、生産時には、ラップされた各並列ペアの一貫性を厳密に制御することが重要です。ケーブル配線プロセスが要件を満たしていることを確認するには、インピーダンス、遅延差、減衰などの電気的特性についてテストを実施する必要があります。エンジニアは、以前のプロセスでは電気特性が良好に機能していても、ケーブル配線段階で悪化することを頻繁に報告しており、このプロセスの重要性が強調されています。 Gemwell Electrical Machinery の給電星型撚線機は、給電にサーボモーターを利用し、各並列ペアにわたって一貫した張力を確保します。業界の大手ワイヤメーカー数社による長年の使用に基づくと、最終製品の歩留まりは 100% に近く、コスト削減と効率の向上が実現します。
