ワイヤーの寿命はどのくらいですか?種類と用途別の寿命

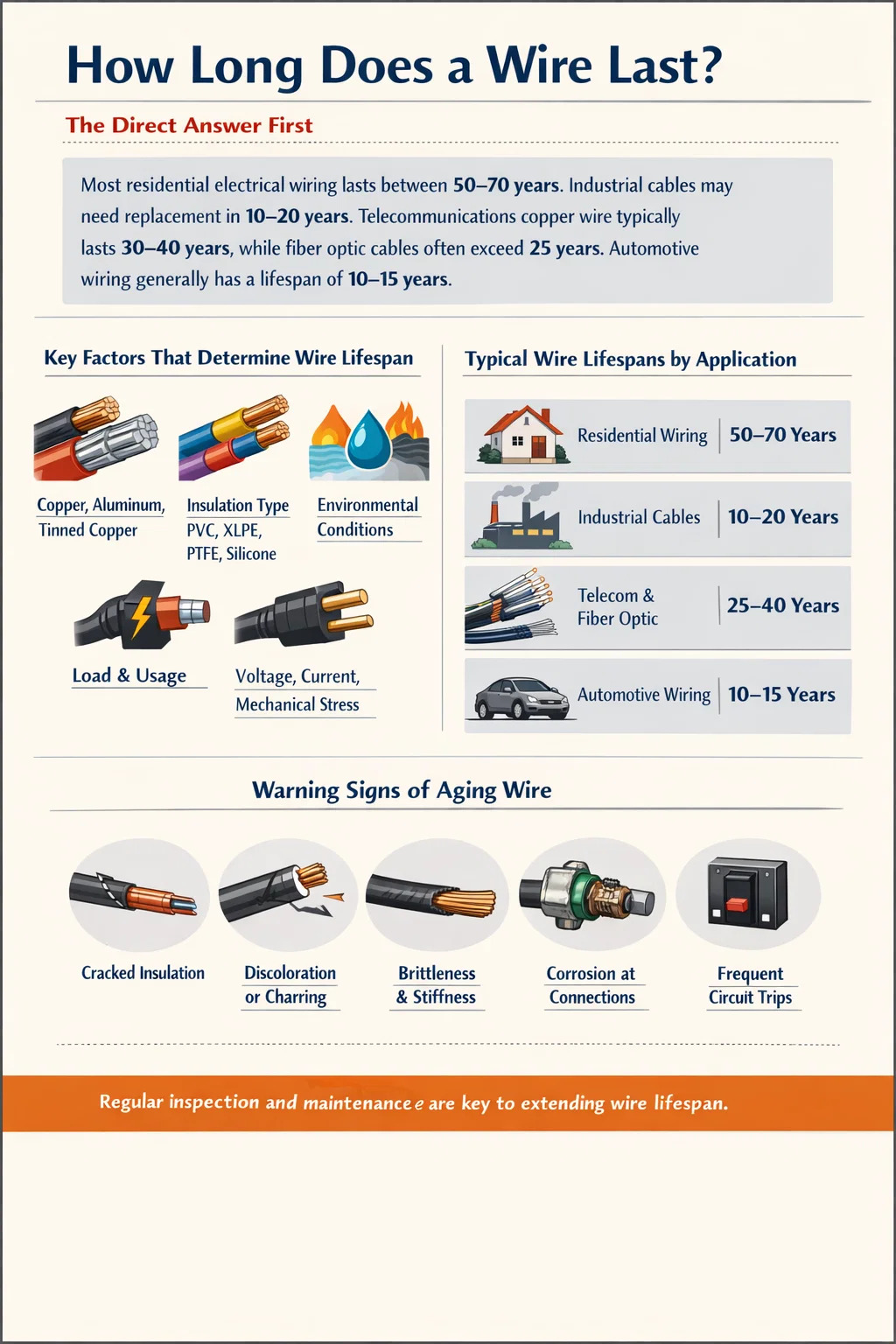

ワイヤーの寿命はどのくらいですか?まずは直接の答え

ワイヤの寿命は、その材質、絶縁タイプ、動作環境、負荷条件に大きく依存しますが、実用的なベンチマークとして、 ほとんどの住宅用電気配線の寿命は 50 ～ 70 年です。 一方、厳しい環境にある産業用ケーブルは、わずか 10 ～ 20 年で交換が必要になる場合があります。通信用の銅線は 30 ～ 40 年間機能し続けることがよくありますが、光ファイバー ケーブルは最小限の劣化で 25 年を超える場合もあります。自動車用途向けに設計されたワイヤの定格耐用年数は通常 10 ～ 15 年ですが、実際の性能は熱サイクル、振動、および液体への曝露によって大きく異なります。

これらの数値は任意のものではありません。これらは、数十年にわたる現場データ、材料科学研究、および米国電気規格 (NEC)、IEC、UL などの団体によって確立された工学規格を反映しています。何がワイヤの寿命を短縮または延長するのかを理解することは、ベースラインの数値を知ることと同じくらい重要です。そして、その理解は製造段階、具体的にはワイヤとケーブルの押出機が耐用年数を通じて導体を保護する絶縁体と被覆をどのように成形するかから始まります。

ワイヤーの寿命を決定する重要な要素

ワイヤの寿命を決定する単一の変数はありません。むしろ、寿命は複数の相互作用する要因の積であり、それぞれの要因により、予想されるサービス期間が大幅に変化する可能性があります。最も重要なものの内訳は次のとおりです。

導体材質

銅は依然として電気導体のゴールドスタンダードです。優れた導電性を備え、多くの代替品よりも優れた耐腐食性を備え、熱サイクル下でも構造の完全性を維持します。 銅線は、適切に設置され、環境管理された環境では 100 年以上持続します。 — 指揮者自体が故障することはほとんどありません。周りの断熱材がそうなります。 1960 年代および 70 年代に住宅用の分岐回路でよく使用されていたアルミニウム ワイヤは、接続点で酸化しやすく、温度変化により急激に伸縮するため、一部の住宅環境では接続不良が発生し、実効耐用年数が 30 ～ 50 年に短縮されます。錫メッキ銅と銀メッキ導体は、それぞれ海洋用途と高周波用途で使用され、対象となる環境での寿命を延ばす特有の耐食性の利点を提供します。

断熱材とジャケットの材料

断熱材はほとんどの場合、最初に劣化するコンポーネントです。 PVC（ポリ塩化ビニル）は、世界で最も広く使用されている断熱材です。標準の PVC 絶縁体には、 定格温度範囲 -15°C ～ 70℃ 通常、標準的な用途で 20 ～ 40 年後には脆化または亀裂の兆候が見られます。架橋ポリエチレン (XLPE) は、連続最高 90℃ まで定格される優れた耐熱性を備え、標準の PVC よりもはるかに優れた化学攻撃に対する耐性を備えています。産業用または地下設備の XLPE 絶縁ケーブルは、多くの場合、30 ～ 40 年の耐用年数を備えています。オーブンやエンジンルームなどの高温環境で使用されるシリコーンゴム断熱材は、最大 180℃ の温度に対応し、より広い温度範囲にわたって柔軟性を維持できるため、要求の厳しい熱環境においてニッチな利点をもたらします。航空宇宙および化学処理で使用される PTFE (テフロン) 断熱材は、最大 260℃ の温度に耐えることができ、化学的不活性性により、ほぼすべての工業用溶剤に耐性があります。

断熱押出成形の品質は、これらの結果に直接影響します。正確な溶融温度、一貫したライン速度、均一なダイ圧力を維持するワイヤおよびケーブル押出機は、均一な肉厚の絶縁体を生成します。これは、電気的性能と寿命の両方の重要な予測因子です。絶縁体の薄い部分は、電圧ストレスが集中する絶縁の弱点を作り、破壊を加速させます。

動作温度

熱はワイヤーの絶縁にとって主な敵です。アレニウスの式をケーブルの経年劣化に適用すると、動作温度が定格最大値を 10℃上回るごとに、絶縁寿命が約半分になることがわかります。これは、70°C の連続使用で 40 年間定格のケーブルが、80°C で日常的に動作した場合、理論的には 20 年しか持続しないことを意味します。これが、温度ディレーティングが標準的なエンジニアリング手法である理由です。ケーブルは、天井温度ではなく、定格温度内で適切に動作するようなサイズにする必要があります。

環境暴露

紫外線はほとんどのプラスチックを劣化させます。 UV 安定化ジャケットなしで直射日光にさらされた屋外ケーブルは、5 ～ 10 年以内に表面亀裂が発生する可能性があります。ケーブル束への湿気の侵入は、終端での電気腐食を促進し、AC 電源アプリケーションでは部分放電活動を促進します。油、溶剤、酸などの化学物質にさらされると、標準的な PVC が急速に侵食される可能性があり、十分な耐用年数を得るには塩素化ポリエチレン (CPE) や熱可塑性エラストマー (TPE) などの特殊な化合物が必要になります。機械的には、繰り返しの屈曲サイクル、圧壊、または齧歯動物による損傷により、絶縁体が熱劣化するずっと前に導体が切断される可能性があります。

設置品質

たとえ最高品質のケーブルであっても、不適切に取り付けられれば早期に故障します。設置時に最小曲げ半径を超えると、絶縁体に微小な亀裂が生じたり、導体が変形したりする可能性があります。電線管継手やケーブルタイを締めすぎると、慢性的なストレスポイントが生じる可能性があります。適切な定格のコネクタを使用し、ラグに正しいトルクを加え、接続点での湿気の侵入を防止するなど、正しい結線を行うと、接続が重要な用途での耐用年数が 2 倍または 3 倍になります。

用途別のワイヤ寿命

用途が異なれば、ワイヤとケーブルに対する要求も根本的に異なります。次の表は、主要なカテゴリにわたる一般的な耐用年数の予想をまとめたものです。

これらの数値は標準的な動作条件を想定しています。過負荷、不適切な設置、または過酷な環境によって老化が加速すると、これらの寿命が大幅に短縮される可能性があり、一部の産業ケースでは 50% 以上短縮されることがあります。

の役割 ワイヤーおよびケーブル押出機 長期的なパフォーマンスにおける品質

製造品質は、ワイヤの寿命を決定する要因の中で最も過小評価されているものの 1 つです。ワイヤおよびケーブル押出機は、裸の導体に絶縁体と被覆を施す機械であり、その精度が最終製品の構造的完全性を直接決定します。

押出の一貫性が寿命に与える影響

押出プロセスでは、ポリマー化合物を溶融し、それをダイに押し込んで導体をコーティングします。重要なパラメータには、溶融温度、スクリュー速度、ライン速度、ヘッド圧力、冷却速度が含まれます。これらのパラメータが不安定になると、絶縁欠陥が生じます。

• 肉厚の変化 — 一貫性のないダイ圧力により、断熱壁の一方の側は厚く、もう一方の側は薄くなります（偏心）。壁が薄いと電気的ストレスが集中し、ブレークダウン電圧が低下し、絶縁寿命が短くなります。
• ボイドとインクルージョン — 押出成形中にガスが閉じ込められると、断熱材本体に空隙が生じます。中電圧および高電圧のケーブルでは、空隙は部分放電活動、つまり絶縁体を内部から侵食する微細な電気アークの発生場所です。単一のマイクロボイドによって、予想される耐用年数が終了する数年前に地下ケーブルに障害が発生する可能性があります。
• 表面粗さと汚れ — 高電圧ケーブルの製造では、導体と絶縁の境界面にある表面の欠陥により、電界が強化される点が生じます。ポリマー溶融物のろ過が不十分なワイヤおよびケーブル押出機では、粒子による汚染が発生し、同様の影響が生じます。
• 硬化または架橋の程度 — XLPE ケーブルの場合、架橋反応は慎重に制御する必要があります。硬化が不十分な断熱材には、完全に架橋された材料の熱的および機械的特性が欠けており、高温での早期クリープや変形を引き起こします。

最新のワイヤおよびケーブル押出機システムは、サーボ駆動のスクリュー制御、レーザーゲージまたは X 線スキャンによるリアルタイム肉厚測定、ダイの同心度を維持するための閉ループフィードバック、および押出直後に絶縁ピンホールを検出するためのインラインスパークテストを通じて、これらの懸念に対処します。旧式の、またはメンテナンスが不十分な押出装置を使用しているメーカーは、一見規格に準拠しているように見えても、標準的な目視検査では見えない潜在的な欠陥を抱えたケーブルを製造している可能性があります。

単層押出と多層押出

高性能ケーブル構造では、多くの場合、共押出成形、つまり 2 つ以上のポリマー層を 1 回のパスで同時に塗布することが必要になります。中電圧 XLPE ケーブルの場合、これは通常、導体シールド層、主絶縁体、および同時に適用される絶縁シールド層を意味します。これらの層間の界面の接着力は重要です。層の境界で層間剥離が生じると、隙間が生じ、そこに水分が蓄積し、部分放電が発生する可能性があります。三重共押出用に設計されたワイヤおよびケーブル押出機は、3 つのポリマー流すべてにわたって正確な圧力バランスを維持する必要があります。圧力の不均衡により、ある層が別の層の界面で汚染され、標準的な完成品検査では何年も使用するまで検出できない介在物欠陥が生じます。

ワイヤーが耐用年数の終わりに近づいているという警告サイン

故障する前に老朽化したワイヤを特定することで、機器の損傷、火災、安全上の危険を防ぎます。次の症状は、点検または交換を真剣に検討する必要があることを示しています。

• 絶縁ジャケットの亀裂またはひび割れ — 曲げていなくても現れる表面亀裂は、ポリマーの劣化が進んでいることを示します。亀裂が見えると、絶縁体の絶縁耐力が大幅に低下している可能性があります。
• 変色や焦げ — 白または灰色の PVC 断熱材が黄変している場合は、長時間熱にさらされていることを示します。終端近くの茶色または黒色の変色は、接続点での持続的な過熱を示唆しています。
• 脆さまたは硬さ — 軽く曲げると亀裂が入ったり剥離したりする断熱材は、移行または蒸発によって可塑剤の含有量が失われています。これは、高温環境にある古い PVC ケーブルで特によく発生します。
• 絶縁抵抗ドリフトの増加 — 産業用メンテナンス プログラムでは、定期的なメガオーム計テストにより絶縁抵抗を長期にわたって追跡します。一貫した下降傾向は、湿気の侵入または絶縁劣化が最終的に故障に向かって進行していることを示しています。
• 終端部の腐食 — コネクターポイント、特にアルミニウムまたは錫メッキ導体上の緑色または白色の酸化物の堆積は、接触抵抗を増加させて熱を発生させ、自己強化サイクルでさらなる劣化を加速させます。
• 回路保護の繰り返しトリップ — 明確な負荷理由なしにトリップする地絡遮断 (GFI) または過電流保護は、導体間または接地間の絶縁破壊の発生を示している可能性があります。
• 運転中に焦げる臭いがする — ケーブル配線、パネル、または機器からの持続的な燃焼臭がある場合は、直ちに停止して検査する必要があります。絶縁熱分解には独特の刺激臭があり、一度進行するとそれが感じられなくなります。

使用中のワイヤの寿命を延ばす方法

すでに使用されている設置済みのワイヤの場合、いくつかの戦略により、信頼性の高い耐用年数を有意義に延長できます。

熱管理

ケーブルルートが継続的に高温にならないようにすることは、最も効果の高いメンテナンス対策です。電気パネルでは、通気が妨げられていないことを確認してください。産業用ケーブル トレイでは、充填率のガイドラインに厳密に従ってください。トレイが過密状態になると、複数の導体によって生成される熱が閉じ込められ、バンドル内のすべてのケーブルの動作温度が定格制限を超える可能性があります。老朽化した回路の負荷を 20% でも軽減すると、残りの劣化速度を劇的に遅らせることができます。

機械的保護

歩行者交通、車両の動き、または繰り返しの機械的接触にさらされるケーブルは、電線管、ケーブルランプ、または保護スリーブで保護する必要があります。屋外設置の場合、耐紫外線性の電線管またはケーブル ラップを耐紫外線性の高いジャケットで老朽化したケーブルに適用すると、さらなる紫外線劣化を遅らせ、耐用年数を延ばすことができます。ロボット アームやケーブル キャリアなどの柔軟な用途では、目視検査だけではなくフレックス サイクル数に基づいてケーブルを積極的に交換することが標準的な方法です。

終了保守

接続ポイントは、統計的に最も一般的な障害の発生場所です。ラグと端子ネジを指定の値に定期的に締め直すことにより、特に持続的な圧力下でクリープするアルミニウム導体の場合は、過熱して絶縁劣化を促進する高抵抗接続を防止します。接続前にアルミニウム端子に適切な酸化防止剤を塗布し、湿気の侵入を防ぐことで密閉すると、腐食による故障が大幅に減少します。

定期テスト

重要な回路および中電圧ケーブルについては、計画されたテスト プログラムにより、障害が発生する前に劣化を検出します。一般的な方法には次のようなものがあります。

• メガオーム計（絶縁抵抗）試験 — 重要な回路に対して毎年実行されます。動作電圧 1 kV あたり 1 MΩ 未満の値は懸念を示します。傾向は単一の測定よりも重要です。
• 部分放電試験 — ケーブルを故障するまで通電することなく、中電圧および高電圧ケーブルの内部ボイドや絶縁欠陥を検出します。この方法は、変電所や産業プラントのモバイル サービスとして利用できるようになってきています。
• タイムドメイン反射率測定法 (TDR) — 信号パルスをケーブルに送信し、反射を分析して、欠陥、湿気の侵入、または潰れた部分によって引き起こされるインピーダンスの変化を特定します。地中ケーブルの障害箇所特定に特に効果的です。
• サーモグラフィ検査 — 赤外線カメラは、システムをシャットダウンすることなく、通常動作中に終端のホットスポット、過負荷の導体、劣化した接続を特定します。

絶縁化合物の選択: ワイヤーおよびケーブル押出機が何を処理するかは、機械自体と同じくらい重要です

ワイヤやケーブルを指定または調達する場合、導体のサイズを知ることと同じくらい、絶縁化合物を理解することが重要です。コンパウンドは、定格温度、耐薬品性、柔軟性、および老化挙動を決定します。以下は、ワイヤーおよびケーブル押出機システムで加工される最も一般的な絶縁材料の比較です。

これらの各コンパウンドには、その特定のメルトレオロジーに合わせて調整されたワイヤーおよびケーブル押出機が必要です。たとえば、PTFE は PVC や XLPE のように溶けて粘性流体にならないため、従来のスクリュー押出ではなくラム押出が必要です。 EPR およびシリコーンコンパウンドは、バレル内での早期の加硫を防ぐために慎重な温度プロファイリングを必要とします。機械と材料は一致する必要があります。特定の配合物に対して間違った押出機設定を使用することは、耐用年数が短くなるケーブルを最速で製造する方法の 1 つです。

ワイヤーの期待寿命を定義する規制基準

ワイヤの寿命は純粋に物理的な現象ではなく、規制上の現象でもあります。標準化団体は、製造時にケーブルが満たさなければならない最小性能しきい値を定義しており、多くの標準化団体は、数年または数週間の使用年数をシミュレートする加速劣化試験プロトコルも定義しています。

• IEC 60502 — 電力ケーブルを定格 1 kV ～ 30 kV の押出絶縁体でカバーします。これには、設計、テスト、および電気的および機械的寿命を決定する最小絶縁壁の厚さが含まれます。
• UL 44 および UL 83 — 熱硬化性樹脂と熱可塑性樹脂で絶縁されたワイヤそれぞれに関する北米の規格。これらの規格は、定格温度、電圧、およびケーブルが出品前に合格しなければならない特定のテスト (オーブンエージング、マンドレルの曲げ、圧潰テストなど) を定義しています。
• ICEA S-93-639 / NEMA WC74 — 5 kV ～ 46 kV のシールド付き電力ケーブルをカバーし、定格条件下で予想される 30 ～ 40 年の耐用年数を検証するように設計された熱老化試験プロトコルが含まれています。
• SAE J1128 および J1291 — ワイヤーハーネス用途の温度定格クラスと耐熱老化性能を指定する自動車用ワイヤー規格。
• MIL-DTL-27500 — 航空宇宙配線の軍用仕様。加速寿命試験、耐摩耗性、および 20 ～ 30 年の航空機運用の期待に相当する熱耐久性を義務付けています。

これらの基準を満たすには、適切な材料だけでなく、一貫して管理された製造プロセスも必要です。統計的プロセス制御 (SPC) を統合したワイヤおよびケーブル押出機システムは、主要なプロセスパラメータを継続的に記録し、管理限界を逸脱した場合にアラートをトリガーすることで、メーカーに標準準拠を実証し、耐用年数主張を支持するために必要な文書記録を提供します。

ワイヤーを修理するのではなく交換する場合

修理するか完全交換するかの決定は、ケーブル資産管理において経済的に最も重要な判断の 1 つです。局所的な修理よりも完全に交換することを明確に主張する要因がいくつかあります。

• 絶縁不良が局所的ではなく分散している場合 — 絶縁抵抗テストで、単一の障害点ではなく、全体的に徐々に低下していることが判明した場合は、ケーブル全体が均一に劣化していることになります。この場合、障害を切り離すことで 1 つの弱点が解決されますが、他の数十の弱点が同等のリスクにさらされます。完全な交換が唯一の合理的な選択です。
• ケーブルが設計寿命を超えた場合 — 1975 年に設置されたケーブルは 50 年間のサービスを提供してきました。今は機能しているように見えても、借りた時間で稼働しているのです。計画外の障害によるコスト（生産のダウンタイム、火災のリスク、機器の損傷）は、通常、計画された交換コストをはるかに上回ります。
• 募集要項が変更になった場合 — 電圧の上昇、負荷の増加、または環境条件の変化（工場フロアの新しい化学物質、新しい HVAC 配線、屋外露出の延長）は、物理的条件に関係なく、既存のケーブル仕様が適切でなくなっていることを意味する可能性があります。
• アクセスコストが高い場合 — ケーブルにアクセスするために掘削または構造開口部が必要な地下または埋め込みケーブル配線では、すでに開いているメンテナンス期間中に交換する方が、障害発生後に将来修理するよりもほとんどの場合、費用対効果が高くなります。

逆に、損傷が明らかに局所的である場合、つまり、残りの耐用年数と絶縁抵抗が仕様の範囲内にある健全なケーブル上の 1 つの機械的傷、終端の故障、げっ歯類による損傷箇所など、損傷が明らかな場合には修理が適切です。定格の熱収縮または常温収縮スプライス材を使用して適切に修理を実施し、正しく取り付ければ、周囲のケーブルを損傷することなく、その時点で回路を完全な耐用年数に戻すことができます。

ワイヤーの寿命に関するよくある質問

未使用のワイヤーはまだ老化していますか?

はい。ポリマー絶縁体は、電流が流れるかどうかに関係なく化学劣化します。 UV 暴露、熱、酸化は電気負荷とは無関係に進行します。高温、紫外線への曝露、または反応性化学物質との接触など、過酷な条件下で保管されたワイヤは、保管中に大幅に劣化する可能性があります。屋内の冷暗所で乾燥した状態で保管されたワイヤーは、その特性を何年も保持します。

水は地下の電線の寿命にどのような影響を与えますか?

XLPE 絶縁を使用した直接埋設およびダクト設置の中電圧ケーブルの主な劣化メカニズムは水です。水トリー現象（AC 電圧ストレス下にある水分子が絶縁体を介して微細な樹枝状チャネルを形成する現象）は、絶縁耐力を徐々に低下させます。 耐樹木性 XLPE (TR-XLPE) を使用せずに湿った環境に設置されたケーブルは、わずか 15 ～ 20 年で故障する可能性があります。 、TR-XLPE 同等品の場合は 30 ～ 40 年です。地下水が多いことが知られている地域に直接埋設する場合、TR-XLPE 断熱材を指定することが標準的なエンジニアリング推奨事項です。

ワイヤを使用不能にせずにワイヤの寿命をテストする方法はありますか?

いくつかの非破壊検査方法により、その場での評価が可能になります。絶縁抵抗測定 (メガオーム計テスト) により、現在の絶縁状態のスナップショットが得られます。誘電吸収率 (DAR) および分極指数 (PI) テストにより、水分含有量と絶縁品質に関する追加情報が得られます。中電圧ケーブルの場合、超低周波 (VLF) 部分放電試験により、ケーブルに損傷を与えることなく進行した劣化を特定できます。これらの方法では、残りの耐用年数を正確に予測することはできませんが、メンテナンスの決定に役立つリスクベースの情報が提供されます。

ワイヤーゲージは寿命に影響しますか?

間接的にはそうです。負荷に応じて適切なサイズの導体を使用すると、より低温で動作し、絶縁寿命が長くなります。定格容量を超える電流が流れる導体のサイズが小さいと、より高温になり、アレニウスの関係で説明される速度で絶縁劣化が加速します。 導体を定格電流の 110% で一貫して動作させると、絶縁寿命が 30 ～ 50% 減少する可能性があります。 適切なサイズの操作と比較してください。

ワイヤーおよびケーブル押出機の品質は最終顧客にどのような影響を与えますか?

完成したケーブルを購入する最終顧客は、ケーブルの製造に使用される製造装置を確認することがほとんどありません。ただし、インライン品質監視機能を備えた高精度のワイヤおよびケーブル押出機で製造されたケーブルは、低精度の装置で製造されたケーブルよりも絶縁壁の厚さがより安定し、内部欠陥が少なく、より均一な複合特性を示します。 ISO 9001 認証、UL リスト、独立した第三者によるテストなど、検証可能な品質管理システムを備えたメーカーのケーブルを指定することで、そのケーブルが定格耐用年数を実現できる設備とプロセスで製造されたという意味のある保証が得られます。
