イーサネット コードの作り方: ステップバイステップ ガイド

配線順序、適切なツール、必要なケーブル規格を理解すれば、独自のイーサネット コードを作成するのは簡単です。 プロセス全体にかかる時間はケーブルごとに 10 分未満です 材料の準備ができたら。 T568あ または T568B 配線規格に従って、ツイストペア ケーブルの両端に RJ45 コネクタを圧着し、ケーブル テスターで接続を確認します。それが簡単な答えです。このガイドの残りの部分では、すべてのステップ、すべての変数、および回避する価値のあるすべての間違いについて詳しく説明します。

自宅ラボを運営している場合でも、オフィスの配線を行っている場合でも、損傷したパッチ ケーブルを交換している場合でも、独自のイーサネット コードを作成すると、正確な長さの制御、高品質の素材の選択が可能になり、ネットワークで信頼しているケーブルの中身を正確に理解できるようになります。

イーサネット ケーブルの実際の中身は何ですか

何かを圧着する前に、何を扱うのかを知っておくと役立ちます。標準のイーサネット ケーブルには次のものが含まれています。 4 本の銅線ツイストペア — 合計 8 本の導体 。ねじれは意図的です。各ペアはわずかに異なる速度でツイストされ、隣接するペアからの電磁干渉 (EMI) を打ち消します。この特性はクロストーク キャンセルと呼ばれます。

ケーブルの外側のジャケット (目に見えて扱われる部分) は、通常、PVC または低発煙ゼロハロゲン (LSZH) 化合物で作られています。このジャケットは、 ワイヤーおよびケーブル押出機 、絶縁材料を溶かし、金型を通過する銅導体の周りにそれを押し込む機械。この押し出されたジャケットの均一性と厚さは、ケーブルの柔軟性、極端な温度に対する耐性、CM、CMR、CMP などの防火定格を満たす能力に直接影響します。

ジャケットの内側では、個々の導体も色の付いたプラスチック絶縁体の薄い層でコーティングされています。これもまた、絶縁体によって塗布されています。 ワイヤーおよびケーブル押出機 製造中。この色分けにより、ケーブルを手動で終端するときに T568A および T568B の配線図に正確に従うことができます。

イーサネット ケーブルのカテゴリとその仕様

ほとんどの DIY イーサネット コード プロジェクトでは、 Cat6 は実用的なスイートスポットです 。広く入手可能で、100 メートルの全長にわたってギガビット速度を処理し、短距離で 10 Gbps をサポートし、コストは Cat5e よりもわずかに高いだけです。 Cat6A は、壁に恒久的な設置を行っており、100 メートル全体で 10 Gbps の将来の保証が必要な場合に検討する価値があります。

始める前に必要なツールと材料

イーサネット ケーブルの故障のほとんどは、ツールの手抜きから始まります。不良な圧着は目には見えませんが、信号の完全性に壊滅的な影響を与えます。作業を適切に実行するために必要なものは次のとおりです。

必須ツール

• 圧着工具 — これは最も重要なツールです。高品質のラチェット クリンパ (Platinum Tools や Klein Tools 製など) は、8 つのピンすべてに同時に均一で一貫した圧力を加えます。安価な非ラチェット圧着工具は、断続的な接続の最大の原因です。
• ケーブルストリッパー — 専用のケーブルストリッパーは、内部の導体の絶縁体に傷を付けることなく、外側のジャケットに傷を付けます。いざというときにはカッターナイフを使うこともできますが、内部絶縁体に傷が付くとショートして信号が劣化する原因になります。
• フラッシュカットワイヤースニップまたはハサミ — RJ45 コネクタに挿入する前に導体を均等な長さにトリミングします。
• ケーブルテスター — 複数のケーブルを作成する場合は交渉不可。基本的な導通テスターの価格は 20 ドル未満で、8 つのピンすべてが両端で正しく接続されていることを確認します。
• 定規または巻尺 — ケーブルの長さを正確に測定し、各端の導体の撚りが推奨量を超えていないことを確認します。

材料

• イーサネットケーブルバルクスプール — プロジェクトの範囲に応じて、フィート単位、または 250 フィート、500 フィート、または 1,000 フィートのスプールで購入します。ケーブルのジャケットは、 ケーブル押出機 製造中に、そのカテゴリ定格、導体ゲージ (Cat6 の場合は通常 23 AWG)、および該当する安全リスト (ライザーの場合は CMR、プレナム スペースの場合は CMP) をマークする必要があります。
• RJ45コネクタ — ケーブルのカテゴリに一致するコネクタを購入します。より大きな直径の導体と内部スプラインを備えた Cat6 ケーブルには、より広い導体チャネルを備えた Cat6 定格コネクタが必要です。 Cat6 ケーブルに Cat5e コネクタを使用すると、適合性が低下し、圧着が失敗します。
• ストレインリリーフブーツ（オプション） — これらのプラスチック スリーブは、圧着する前にケーブル上をスライドさせて RJ45 コネクタにカチッとはめ込み、接合部を繰り返しの曲げから保護します。
• ケーブルのラベルまたはマーカー — 作成したすべてのケーブルの両端にラベルを付けます。これにより、後でトラブルシューティングにかかる​​時間を節約できます。

T568A と T568B の配線規格を理解する

ここは人々が混乱するところなので、直接解決しましょう。イーサネット ケーブルには次の 2 つの配線規格が認められています。 T568A および T568B 、TIA/EIA-568規格によって定義されています。それらは、オレンジと緑のペア (ピン 1、2、3、および 6) の配置のみが異なります。どちらもギガビット イーサネットでは正常に動作します。選択は、単一のインストール内での一貫性のためにのみ重要です。

T568B は米国でより一般的に使用されている規格です 特に商業環境やエンタープライズ環境で。 T568A は政府の施設で推奨されており (一部の米国連邦政府のネットワーク標準で指定されています)、技術的には TIA が新規の施設に推奨する標準です。実際には、ストレート ケーブルの両端で同じ規格を使用している限り、機能します。

T568B ピン配列 (左から右、タブは下向き)

ストレートケーブルとクロスケーブル

A ストレートケーブル 両端で同じ配線規格 (T568A または T568B) を使用します。これは、コンピュータとスイッチ、スイッチとルータ、壁のジャックとパッチ パネルの接続など、ほぼすべての状況で行われます。あ クロスケーブル 一方の端で T568A を使用し、もう一方の端で T568B を使用し、送信と受信のペアを交換します。クロスオーバー ケーブルは、歴史的には、スイッチを使用せずに 2 台のコンピュータを直接接続するために必要でした。現在、事実上すべての最新のネットワーク インターフェイス カード (NIC) とスイッチは、ケーブル タイプを自動的に検出して修正する Auto-MDI/MDIX をサポートしているため、クロスケーブルはほとんど時代遅れになっています。それでも、この区別を知っておくと、従来の設置環境で古いクロスオーバー ケーブルに遭遇したときの混乱を防ぐことができます。

ステップバイステップ: イーサネットコードの作り方

以下の手順に注意深く従ってください。ギガビットの速度で動作するケーブルと 100 Mbps で動作しないケーブル、またはまったくリンクしないケーブルの違いは、多くの場合、露出した導体の数ミリメートル、または 1 本のワイヤの角度によって決まります。

ステップ 1: ケーブルを適切な長さにカットします

カバーする必要がある距離を測定し、ケーブルを切断します。各端の終端を考慮して、コネクタが故障した場合に将来の再終端に備えて余裕を持たせるために、少なくとも 6 ～ 12 インチの余分な長さを追加してください。 単一のイーサネット ケーブル セグメントの最大長は 100 メートル (328 フィート) です。 Cat5e から Cat6A まで。これを超えると信号が減衰し、接続が不安定になります。

ストレイン リリーフ ブーツを使用している場合は、コネクタを接続する前に、ケーブルにブーツをスライドさせてください。後からブーツを追加することはできないためです。

ステップ 2: アウタージャケットを剥がす

ケーブルストリッパーを使用して、切り込みを入れておおよその部分を取り外します アウタージャケット25～38mm それぞれの端から。慎重に切り込みを入れてください。ワイヤーおよびケーブル押出機によって制御された厚さで塗布された PVC または LSZH ジャケット素材を切断するので、それほど圧力はかかりません。ストリッパーをケーブルの周りで 1 ～ 2 回回転させるだけで十分です。切り込みを入れたジャケット部分を引き剥がすと、内部の 4 つのツイストペアが露出します。

導体を検査してください。個々のワイヤの色付き絶縁体に傷がついたり切断されたりした場合は、ケーブルをさらに切断して、この手順をやり直してください。絶縁体に傷が付くと、最新のイーサネットの高周波信号により、隣接する導体間で短絡が発生します。

一部の Cat6 ケーブルには、ペアを物理的に分離してクロストークを低減するために、ケーブルの長さに沿ってプラスチック製の十字形のスプライン (セパレータまたは X フィラーとも呼ばれます) が配置されています。その場合は、フラッシュカットスニップを使用して、ジャケットのカットと同じ高さにトリミングしてください。

ステップ 3: ペアをほどいて配置する

4 つのペアのそれぞれを慎重にほどき、個々の導体をまっすぐにします。 T568Bの場合は、左からオレンジ/白、オレンジ、緑/白、青、青/白、緑、茶/白、茶の順に並べます。

これは初心者が最もつまずきやすいステップです。ここでゆっくり時間をかけてください。ワイヤーを手の中で平らに置き、順序を 2 回確認してから次に進みます。 1 本のワイヤが置き換えられると、ケーブルが機能しなくなることを意味します。さらに悪いことに、ケーブルが断続的に動作することになり、診断が難しくなります。

必要以上に導体をほどかないでください。 TIA/EIA-568 規格では、Cat6 の最大解きほぐし長さ 13 mm (約 0.5 インチ) を指定しています。過度の撚りを戻すと、ケーブルのクロストーク性能が低下し、基本テスト中にギガビット速度でリンクアップした場合でも、認証テストに不合格となる可能性があります。

ステップ 4: 導体を均等な長さにトリミングする

8 本の導体すべてを平らに平らに持ち、左から右への順序を正しく保ちます。フラッシュカットスニップを使用して、すべてを同じ長さにトリミングします（おおよそ同じ長さ） 12 ～ 14 mm (約 0.5 インチ) アウタージャケットが終わるところから。目標は、8 本のワイヤーすべてを均等に切断し、完全に面一にすることです。長さが不均一であると、一部の導体が RJ45 コネクタのピンに到達せず、それらのピンで開回路が発生することを意味します。

ステップ 5: 導体を RJ45 コネクタに挿入する

RJ45 コネクタのタブを下に向け、開いた端を手前に向けて持ちます。順序を維持しながら、8 本の導体をコネクタの 8 つのチャネルにスライドさせます。しっかりと奥まで押し込んでください。 各導体はコネクタの前壁に接触する必要があります 圧着ピンが適切に接触するようにします。

圧着する前に、コネクタの前面 (ピンがある端) を見てください。各ピンの位置で異なる色が表示され、コネクタの背面ストレイン リリーフ セクションの内側にジャケットが見えるはずです。ジャケットがコネクタの内側にない場合、機械的ストレインリリーフが適切に係合せず、その接続部分でケーブルが壊れやすくなります。

学習している場合は、パススルー RJ45 コネクタを使用してください。前面に開口部があり、導体を最後まで押し込み、圧着後に余分な部分をトリミングできます。初心者にとって、正しくロードするのが簡単で、より一貫した結果が得られます。

ステップ 6: コネクタを圧着する

装着済みの RJ45 コネクタを圧着工具の対応するダイに挿入します。ハンドルをしっかりと完全に握ります。ラチェット式クリンパは、十分な圧力がかかるとカチッと音がして解放されます。非ラチェット式クリンパでは、圧力を感触で判断する必要があります。8 つのピンすべてが導体の絶縁体に完全に打ち込まれ、張力緩和タブがケーブル ジャケットに完全に押し付けられる程度に強く押し込みます。

パススルー コネクタを使用した場合は、前面から突き出た余分な導体をフラッシュ カット スニップで切り取ります。トリミングされた面はコネクタの前面と同一面になるようにする必要があります。

ケーブルのもう一方の端でもすべての手順を繰り返します。 ストレート ケーブルの場合は、両端で同じ配線規格 (T568B または T568A) を使用します。

ステップ 7: ケーブルをテストする

完成したケーブルの両端をケーブル テスターに​​差し込みます。テスターは 8 つのピンのそれぞれに順番に信号を送信し、一方の端の各ピンが他方の端の対応するピンに接続されていること、および互いに短絡しているピンがないことを確認します。基本的な導通テスターの合格結果は次のことを意味します。

• 8 本の導体がすべて正しく接続されている (断線がない)
• 導体が交差したり交換されたりすることはありません
• 導体同士が短絡していない

基本的な導通テスターは、減衰、リターンロス、近端クロストーク (NEXT) などの性能特性を検証しません。重要なインフラストラクチャの設置については、専門のケーブル認証者 (Fluke Networks 製など) が完全な TIA-568 認証テストを実施します。これらのデバイスの価格は数千ドルで、通常は専門のネットワーク設置業者によってレンタルまたは所有されます。

ケーブル製造が購入および使用するケーブルに与える影響

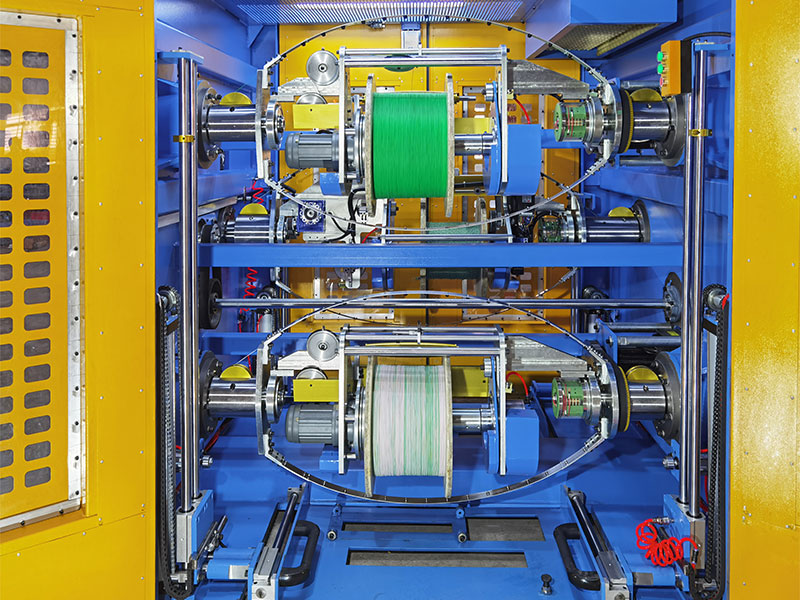

Cat6 または Cat6A ケーブルのスプールを購入する場合、そのケーブルの品質は主に製造方法、特にケーブルの精度と状態によって決まります。 ワイヤーおよびケーブル押出機 導体に絶縁を適用するために使用され、各ペアの撚り線を制御するために使用される装置。

ワイヤおよびケーブル押出機は、熱可塑性絶縁コンパウンド (PVC、ポリエチレン、または LSZH 材料) を溶かし、移動する導体の周りのクロスヘッド ダイに押し込むことによって機能します。押出機は、絶縁層の厚さと同心度を非常に厳しい公差で制御します。イーサネット ケーブル導体の場合、絶縁体の厚さはケーブルの誘電率に直接影響し、信号の伝播速度とインピーダンスが決まります。 Cat6 ケーブルは 100 オーム ±15% の特性インピーダンスを維持する必要があります この仕様は、ケーブル押出機からの一貫した絶縁形状に完全に依存します。

高級ブランドのケーブルと、未確認のサプライヤーから購入した安価な無名のケーブルの間には、大きな違いがあるのはこのためです。メンテナンスが不十分な押出機や低精度の押出機で作られたケーブルは、絶縁体の厚さが一貫していなかったり、導体が中心からずれていたり（同心度が低い）、ジャケットの壁の厚さが変動したりする可能性があります。これらすべてにより、たとえ基本的な導通テストに合格したとしても、ケーブルが性能基準を満たさない可能性があります。 100 Mbps で機能しているように見えるケーブルでも、製造上のばらつきが原因で 1 Gbps または 10 Gbps を確実に維持できない場合があります。

さらに、一部の低価格ケーブル メーカーでは、純銅の代わりに銅被覆アルミニウム (CCA) 導体を使用しています。 CCAは 純銅の約60％の導電率 ケーブルがデータと電力の両方を伝送する必要がある Power over Ethernet (PoE) アプリケーションでは、抵抗が高く、パフォーマンスが大幅に低下します。パフォーマンスと PoE 互換性が重要な場合は、購入するケーブルに「CCA」ではなく「BC」(裸銅線) のマークが付いていることを必ず確認してください。

ソリッドコアケーブルと撚り線ケーブル: どちらを使用するか

イーサネット ケーブルは、単線と撚線の 2 つの導体構造で使用できます。この違いは、ほとんどの人が思っている以上に重要です。

単線ケーブル

8 つの導体はそれぞれ 1 本の銅線で、通常は Cat6 用 23 AWG 。単線ケーブルは、壁、天井、電線管の中、およびパッチ パネルとキーストーン ジャックの間を通る常設用に設計されています。高周波では優れた電気的性能（減衰が少なく、クロストーク特性が優れている）を持っていますが、剛性が高く、繰り返し曲げると導体が疲労しやすくなります。単線ケーブルは、ケーブルがコネクタで定期的に移動したり、コイル状に巻かれたり、曲げられたりする用途には使用しないでください。

より線導体ケーブル

各導体は、束ねられた複数の薄い銅のより線で構成されており、通常は 1 つの導体あたり 7 つのより線になります。より線ケーブルはより柔らかく、柔軟性が高く、繰り返しの曲げにも破損せずに対応できるため、壁のジャックとコンピュータの間、またはパッチ パネルのポートとスイッチ ポートの間の短いケーブルなどのパッチ ケーブルに最適です。より線ケーブルは単線ケーブルよりも単位長さあたりの抵抗がわずかに高くなりますが、パッチ ケーブルの長さ (通常は 5 メートル未満) では、この差は無視できる程度です。

DIY イーサネット コードをパッチ ケーブルとして使用する場合は、より線導体ケーブルを使用します。 壁内で恒久的な構造配線を行う場合は、単線ケーブルを使用してください。

シールド付きケーブルとシールドなしケーブル: シールドが重要な場合

家庭やオフィスで使用されているほとんどのイーサネット ケーブルは UTP (シールドなしツイスト ペア) です。ツイストペア構造だけでも、ほとんどの環境で適切なノイズ除去を実現します。シールドケーブルは、ペアまたはケーブル束全体の周りに、1 つ以上の金属シールド (フォイル、編組、またはその両方) を追加します。

シールド付きケーブルにはシールド付き RJ45 コネクタが必要で、シールドの一端 (通常はパッチ パネルまたはスイッチ) で適切なアースに接続する必要があります。シールドが不適切に接地されていると、ノイズが除去されるのではなく、実際にノイズが発生する可能性があります。これは、グランド ループと呼ばれる現象です。家庭用および標準的なオフィス用として、 適切に取り付けられた UTP ケーブルで十分です すべての最新のギガビットおよび 10 ギガビット アプリケーションに対応します。

よくある間違いとその修正方法

DIY イーサネット ケーブルの故障のほとんどは、繰り返し発生する小規模なエラーに遡ります。事前に知っておくことで、時間と材料の無駄を節約できます。

ワイヤーが故障している

最もよくある間違い。転置されたペアは、ケーブル テスターが「反転」または「ペアの分割」障害を示すことを意味します。スプリット ペアは特に危険です。ペアが正しく一致していないため、ケーブルは低速ではリンクしますが、ギガビットの負荷がかかると失敗する可能性があります。圧着する前に必ずワイヤの順序を再確認してください。コネクタを切断して再接続する以外に修正方法はありません。

導体がコネクタの前面に到達していない

導体が RJ45 ハウジングの前壁に到達しない場合、圧着ピンは絶縁体を貫通せず、銅線と接触しません。その結果、これらのピンがオープン回路になります。圧着する前に、コネクタの前面を明るいところで見てください。対応するピン スロットに各導体の色が表示されるはずです。そうでない場合は、ケーブルを再度押し込み、導体が短くなったり、曲がったりしていないか確認します。

ジャケットがコネクタ内にない

圧着中に張力緩和タブがコネクタを掴むように、外側ジャケットは RJ45 コネクタの背面まで延長する必要があります。ジャケットを剥ぎすぎると、導体はコネクタ ピンに取り付けられますが、ジャケットは浮いている状態になり、ケーブルが引っ張られたり曲げられたりすると機械的に弱い部分が生じ、破損します。ケーブルをさらに切り戻し、ジャケットの除去を少なくして再ストリップし、再終端します。

不十分な圧着圧力

圧着が完了しているように見えても、完全に圧着されていないと、断続的な接続が発生する可能性があり、診断が非常に困難です。ケーブルは、ある瞬間には基本的なテスターに合格しますが、次の瞬間にはネットワークの負荷により失敗します。リリース前に完全な圧縮を保証する高品質のラチェット クリンパを使用してください。ラチェット式ではないツールを使用していて疑問がある場合は、2 回しっかりと押し込んでください。

ペアの過剰なほどき

終端点で 13 mm を超える導体の撚りを戻すと、クロストーク性能が低下します。これによってケーブルが導通テストに不合格になることはありませんが、ケーブルがカテゴリ 6 の性能認証に不合格になる原因となります。家庭での使用では影響は目に見えないかもしれませんが、高密度のパッチパネル環境や長いケーブル配線では、過度の撚り戻しが信頼性の高い 1 Gbps 動作と頻繁なエラーの違いとなる可能性があります。

屋外および特殊イーサネット ケーブル

標準の屋内イーサネット ケーブルは、屋外または直接埋設での使用には適していません。屋内ケーブルに使用されている PVC ジャケットは、時間の経過とともに湿気を吸収し、紫外線で劣化します。屋外での配線 (たとえば、家と戸建ガレージの間) の場合は、屋外露出用に特別に定格されたケーブルが必要です。

屋外定格イーサネットケーブル は、耐環境性を考慮して配合されたワイヤおよびケーブル押出機を介して適用される、UV 安定化ジャケットコンパウンド (通常は黒色のポリエチレンまたは耐 UV 耐性 PVC ブレンド) を使用します。一部の屋外ケーブルには、ケーブル コアへの湿気の侵入を防ぐために、ペアの周囲に防水ゲルまたは浸水コンパウンドが含まれています。

直埋ケーブル はさらに一歩進んで、導管なしで地面に埋められるように設計されています。通常、岩やげっ歯類による機械的損傷から保護するために、より厚いジャケット、ゲルで満たされたコア、および場合によっては追加の装甲層 (スチールまたはアルミニウム) が付いています。外装ケーブルの外側ジャケットは、ケーブル押出機によって 2 層 (外装上の内側の寝具層と外側の保護層) で製造され、標準ケーブルよりも耐久性が大幅に向上します。

空中設置 (電柱間に張られたケーブルを介して建物間を移動) の場合は、次のものが必要です。 自立型イーサネットケーブル これには、ジャケットに組み込まれるか、ケーブルと一緒に束ねられるスチールメッセンジャーワイヤーが含まれます。このメッセンジャー ワイヤはスパンの機械的張力に耐え、イーサネット導体が伸びるのを防ぎます。

RJ45 コネクタを使用して屋外ケーブルまたは直接埋設ケーブルを中継点 (ケーブルが建物に入る場所など) で終端する場合は、耐候性ジャンクション ボックスまたは適切に密閉されたゲル充填スプライス キットを使用して、接続点での湿気の侵入を防ぎます。 RJ45 コネクタ自体は防水ではないため、風雨にさらされたままにしないでください。

独自のケーブルを作成する場合の Power over Ethernet の考慮事項

Power over Ethernet (PoE) は、ネットワーク データを伝送するのと同じケーブルを通じて DC 電力を供給するため、IP カメラ、ワイヤレス アクセス ポイント、VoIP 電話、IoT センサーなどのデバイスに別の電源を供給する必要がなくなります。 PoE を伝送するイーサネット コードを作成している場合は、考慮すべき追加の要素があります。

IEEE 802.3bt 標準 (PoE) は、最大で 90ワットの電力 4 つのペアすべてにわたってポートごとに。これらの電力レベルでは、導体抵抗が非常に重要になります。ケーブル内の電力損失 (I²R 損失) によりケーブルが発熱し、他のケーブルと束ねて発熱するケーブルはさらに発熱します。 802.3bt 規格には、束ねられた PoE ケーブルを最大距離定格にどの程度近づけて確実に動作できるかを指定するディレーティング ガイドラインが含まれています。

PoE アプリケーションには、単線の裸銅導体のみを使用してください。 銅被覆アルミニウム導体は、抵抗が高く、PoE 電流が引き起こす熱サイクル下で圧着点で故障する傾向があるため、PoE には明示的に推奨されません。一部の PoE インジェクターは、時間の経過とともに CCA ケーブルを損傷または破壊することが知られています。

高出力 PoE アプリケーションの場合、Cat6A ケーブルは 10 Gbps のパフォーマンスだけでなく、より大きなゲージの導体 (23 AWG、Cat6 と同じですが、構造の一貫性が優れています) とより厳密な製造公差 (生産時のケーブル押出機からのより一貫した絶縁形状など) により、単位長さあたりの抵抗が低く予測可能になるため、Cat6 よりも好まれます。

RJ45 プラグの代わりに壁のジャックおよびパッチ パネルに終端する

すべてのイーサネット ケーブルに RJ45 圧着コネクタが必要なわけではありません。構造化配線設備では通常、壁プレートに取り付けられたキーストーン ジャックまたは 110 パンチ パッチ パネル ポートへの永久的なケーブル配線を終端します。どちらのタイプの結線でも、クリンパではなくパンチダウン ツールを使用します。

パンチダウンツールは、一度の動作で導体をスロット付き端子に固定し、トリミングします。スロットは、RJ45 コネクタの IDC (絶縁変位接触) ピンが圧着中に機能するのと同様に、導体の絶縁を切り込み、裸の銅と接触します。キーストーン ジャックには T568A と T568B の両方のカラー コードがラベル付けされているため、ジャック自体に印刷されているカラー図に従うだけです。

終端するケーブル カテゴリに対応した定格の 110 パンチダウン ブレードを使用してください。 使用により磨耗したブレードや間違ったタイプのブレードでは、終端が不良になり、導通テストには合格しても、性能認定には合格しない可能性があります。高品質の Cat6A キーストーン ジャックは、ペアのツイストを終端点のできるだけ近くに維持するヒンジ付きまたはツールレスの設計を採用しており、工場でのワイヤおよびケーブル押出機のプロセス中に慎重に制御されたケーブルの構造が達成するように設計されたクロストーク性能を維持します。
