ワイヤーケーブルのサイズを計算する方法: 完全ガイド

直接的な答え: ワイヤーケーブルのサイズを計算する方法

ワイヤケーブルのサイズを計算するには、ケーブルが流す必要がある最大電流 (電流容量) を決定し、電圧降下制限と安全率を適用して正しい導体断面積を選択する必要があります。最も広く使用されている公式は、オームの法則と米国電気規格 (NEC) または IEC 規格を組み合わせたものです。 ほとんどの AC システムの基本ルールは、通電容量が連続負荷電流の 125% を超える導体を選択することです。 DC 回路または長いケーブル配線の場合、電圧降下の計算が優先されます。

実際には、120 V AC 回路に 20 A の連続負荷がある場合、20 A × 1.25 = 25 A の最小電流容量を乗算します。これは、標準の NEC 電流容量テーブルでは 12AWG 銅導体を指します。長距離にわたる電圧に敏感な機器の場合は、次の式を使用して電圧降下を個別に計算する必要があります。 VD = (2 × L × R × I) / 1000 ここで、L はフィート単位の片方向ケーブル長、R は 1,000 フィートあたりの抵抗、I はアンペア単位の負荷電流です。

このガイドでは、AWG とメートル法 (mm²) の両方のシステム、さまざまな絶縁タイプ、設置条件、およびケーブル構造の品質の管理方法など、計算プロセスの各ステップを順を追って説明します。 ワイヤーおよびケーブル押出機 絶縁層を処理します。ケーブルの最終的な電気的性能と安全性評価に影響します。

ワイヤおよびケーブルのサイジング システムについて: AWG と mm²

計算する前に、地域と用途にどの測定システムが適用されるかを理解する必要があります。 2 つの主要な規格は、American Wire Gauge (AWG) システムと平方ミリメートル (mm²) で測定されるメートル断面積システムです。

アメリカン ワイヤー ゲージ (AWG) システム

AWG は主に米国とカナダで使用されています。直観に反して、 AWG 番号が小さいほど、導体が厚く、容量が大きくなります。 。たとえば、4AWG 銅線は 14AWG よりも大幅に多くの電流を流します。 AWG スケールは、大きい方の端の 0000 (4/0) から細線用途の 40 AWG までです。一般的な住宅用および商業用の配線では、分岐回路に 14 AWG、12 AWG、および 10AWG が使用されますが、フィーダ導体には 6AWG、4 AWG、2 AWG、またはそれ以上が使用される場合があります。

メートル断面積システム (mm²)

IEC 規格に従ってヨーロッパ、アジア、オーストラリア、および世界の他のほとんどの地域で使用されている mm² システムは、導体の断面積を直接表します。一般的なサイズには、1.5 mm²、2.5 mm²、4 mm²、6 mm²、10 mm²、16 mm²、25mm²、35 mm²、50 mm²、およびそれ以降が含まれます。 2.5 mm² の導体は、断面積の点で 14 AWG とほぼ同等です。 ただし、正確な電流容量は絶縁タイプと設置方法によって異なります。

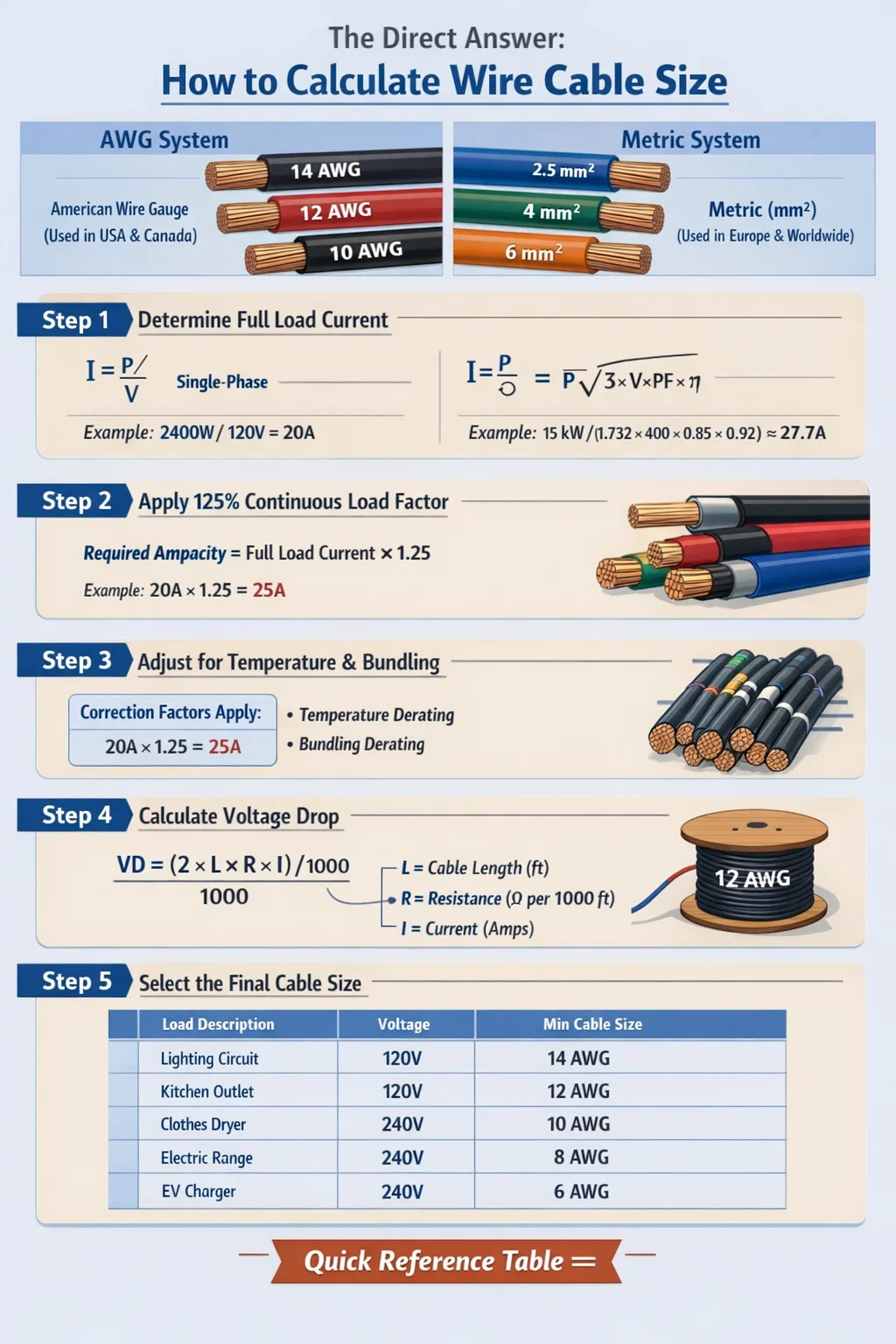

ワイヤケーブルのサイズを段階的に計算する方法

適切なケーブルのサイジングは論理的な順序に従います。手順を省略すると、ケーブルが過小になって過熱して火災の危険が生じたり、ケーブルが大きすぎて材料が無駄になり、設置コストが不必要に増加したりすることになります。

ステップ 1: 全負荷電流を決定する

すべてのケーブル サイズ計算の開始点は、接続された機器の全負荷電流 (FLC) を特定することです。ヒーターなどの抵抗負荷の場合、これは簡単です。P = V × I を使用し、I = P / V に再配置します。120V 回路上の 2,400W スペース ヒーターの場合、I = 2,400 / 120 = 20アンペア .

三相モーター負荷の場合、式は次のとおりです。I = P / (√3 × V × PF × η)。ここで、PF は力率、η は効率です。 PF = 0.85 および η = 0.92 の 400V での 15kW モーターの結果は、I = 15,000 / (1.732 × 400 × 0.85 × 0.92) ≈ 27.7A 。入手可能な場合は、計算された推定値ではなく、常に銘板データを使用してください。

ステップ 2: 連続負荷乗数を適用する

3 時間以上連続して動作する負荷の場合、NEC セクション 210.19 では、導体のサイズを次のようにする必要があります。 連続負荷電流の 125% 。負荷が継続的に 20A を消費する場合、最小導体電流容量は 20 × 1.25 = 25A である必要があります。この熱的安全マージンは、継続的な動作による断熱材内の熱の蓄積を考慮したものです。 IEC 規格では、ベース電流値に適用される補正係数を通じて同様のアプローチを使用しています。

ステップ 3: 温度とバンドリングに補正係数を適用する

高温環境に設置されるケーブル、または他のケーブルとグループ化されるケーブルは、定格を下げる必要があります。 NEC 表 310.15(B)(1) に温度補正係数を示します。標準の 30 °C のベースラインではなく 40 °C の周囲温度では、75 °C 定格の導体の定格を 1 分の 1 で下げる必要があります。 0.88 。つまり、30 °C で定格 25 A の導体は、周囲 40 °C では 22 A しか安全に伝送できません。

バンドリングの修正も同様に重要です。 4 ～ 6 本の通電導体が導管を共有する場合、0.80 の係数を適用します。導体数が 7 ～ 9 の場合は、0.70 を使用します。 10 ～ 20 本の導体を束ねると、係数は 0.50 に低下します。 結束係数を適用しないことは、商用ケーブル トレイの過熱の最も一般的な原因の 1 つです。

ステップ 4: 電圧降下を計算する

電圧降下制限は通常、分岐回路で 3%、フィーダと分岐回路を合わせた合計で 5% です (NEC の推奨に従いますが、すべての場合にハード コードが必要というわけではありません)。単相 AC および DC 回路には次の式を使用します。

VD (ボルト) = (2 × L × R × I) / 1000

ここで、L = 片方向ケーブルの長さ (フィート)、R = 抵抗 (1,000 フィートあたりのオーム) (導体抵抗表より)、I = 負荷電流 (アンペア)。因数 2 は、発信導体と戻り導体の両方を考慮します。

例: 120V 回路、片道 100 フィート、15A ～ 14 AWG 銅線を伝送 (R = 3.14 Ω/1,000 フィート): VD = (2 × 100 × 3.14 × 15) / 1,000 = 9.42ボルト これは 7.85% であり、制限の 3% を大きく上回っています。 10 AWG (R = 1.24 Ω/1,000 フィート) にアップグレードすると、これは 3.72 V (3.1%) に低下します。これはわずかですが、敏感でない負荷には許容可能です。精密機器の場合、8 AWG に移行すると 1.8% になります。

三相システムの場合、式は次のように変更されます。 VD = (√3 × L × R × I) / 1000 、位相幾何学によって実効ループ抵抗が減少するため、係数 2 を 1.732 に置き換えます。

ステップ 5: 最終的なケーブル サイズを選択する

必要な電流容量 (すべての補正係数を適用した状態) と電圧降下制限を満たすために必要な最小導体サイズを計算した後、 どちらか大きいサイズを選択してください 。これは規定のケーブル サイズです。常に次に利用可能な標準導体サイズに切り上げてください。決して切り捨てないでください。

ケーブル電流容量における絶縁タイプの役割

導体を囲む絶縁材は、ケーブルが安全に耐えられる熱の量を直接決定し、それによって定格電流が決まります。ここで製造プロセス、特に製品のパフォーマンスが決まります。 ワイヤーおよびケーブル押出機 — 最終製品の電気的および熱的特性に直接影響します。

一般的な絶縁温度定格とその NEC 指定は次のとおりです。

• 60℃ (140°F) — タイプ TW、古い住宅配線で使用されます。電流容量が低いため、高負荷回路には適していません。
• 75°C (167°F) — THW、THWN タイプ。最も一般的な商業および産業用断熱材。これは、ほとんどの新規設置における導体サイジング用の NEC テーブル 310.15 で使用される標準列です。
• 90℃ (194°F) — THHN、XHHW-2、RHH タイプ。基本電流容量は高くなりますが、NEC では、機器が特に 90°C 終端定格である場合を除き、終端温度を 75°C に制限することがよくあります。自由空気中、または終端装置がそれに応じて定格されている場合、90°C の最大定格で使用できます。
• 150℃以上 — シリコーンゴム、PTFE（テフロン）、または鉱物絶縁体を使用した特殊ケーブル（MI ケーブル）。炉、工業用オーブン、高温処理装置などに使用されます。

断熱材の厚さを一定にすることが重要です。あ ワイヤーおよびケーブル押出機 最新の製造ラインでは、精密な金型形状、溶融温度制御、ライン速度調整を使用して、導体の周囲の壁厚を均一に維持しています。絶縁体に一貫性がなく、部分的に薄くなっていると、たとえ平均の厚さが仕様を満たしていても、局所的なホットポイントが発生して実効温度定格が低下します。中国、ヨーロッパ、北米のメーカーの先進的な押出機は現在、レーザー測定システムと自動偏心補正を使用して、±5%以内またはそれより厳しい肉厚公差を達成しています。

銅導体とアルミニウム導体: サイズの違い

アルミニウム導体は、引き込み線ケーブル、フィーダ、および公共事業の配電に一般的に使用されます。銅に比べて軽くて安価ですが、 アルミニウムの導電率は銅の約 61% にすぎません つまり、同じ電流を流すにはより大きな断面積が必要になります。

実際的なルールとして、銅導体の電流容量と一致させるには、アルミニウムには約 AWG サイズが 2 つ大きい 。 6 AWG 銅が 65 A (75°C で) を流す場合、同じ電流を流すには 4 AWG アルミニウムが必要になります。メートル法によるサイジングでは、16 mm² のアルミニウム導体は 10 mm² の銅導体とほぼ一致します。

また、アルミニウムは銅よりも温度サイクルによる膨張と収縮が大きいため、時間の経過とともに接続が緩む可能性があります。すべてのアルミニウム導体の終端には、AL/CU 定格のコネクタを使用する必要があり、抵抗を増加させる酸化の蓄積を防ぐために、接合部と終端には酸化防止剤が必要です。これらはほとんどの管轄区域におけるコード要件であり、オプションの慣行ではありません。

製造の観点から見ると、アルミニウム導体上に絶縁体を押し出すには、ライン速度とコンパウンド温度を慎重に制御する必要があります。 ワイヤーおよびケーブル押出機 。アルミニウムの表面化学は銅とは異なり、一部の絶縁化合物は付着の仕方が異なります。高品質のケーブルメーカーは接着テストを実施して、絶縁体が適切に接着し、屈曲や熱サイクル中に導体から剥がれないことを確認します。

モーター回路のケーブルサイジング

モーターは起動時に非常に高い突入電流 (通常、0.5 ～ 2 秒間で全負荷電流の 6 ～ 8 倍) を消費するため、モーター回路は一般的な分岐回路とは異なるルールに従います。ケーブル自体はこの突入電流に合わせてサイズを決める必要はありません (過電流保護機能が対応します)。ただし、導体は標準の電流値表ではなく NEC 第 430 条の規則に基づいてサイズを決める必要があります。

単一モーターの場合、NEC 430.22 では、分岐回路導体のサイズを次のようにする必要があります。 モーターの全負荷電流 (FLC) の少なくとも 125% NEC 表 430.247 ～ 430.250 にリストされているとおりです (銘板が表の値より低い場合を除き、銘板の値ではありません)。 5 馬力、230V 単相モーターの場合、表 430.248 には FLC が 28A と記載されています。この場合、導体は 8 AWG 銅線を指す、最小 28 × 1.25 = 35A を処理する必要があります。

可変周波数ドライブ (VFD) アプリケーションの場合は、追加の考慮事項が適用されます。 VFD は高調波電流を生成し、導体に余分な熱を発生させます。 多くのエンジニアは、VFD 駆動モーターのケーブルのサイズを決定する際に、標準の 125% 係数にさらに 10 ～ 15% のマージンを追加します。 高周波ノイズを封じ込め、コモンモード電流によるベアリングの損傷を防ぐために、通常、VFD 出力とモーターの間にシールド ケーブルも必要です。

電圧降下計算の詳細: 長いケーブル配線

50 フィート (約 15 メートル) を超えるケーブルの場合、多くの場合、電流容量ではなく、電圧降下が主要なサイズ決定要因になります。これは、太陽光発電 (PV) システム、農業施設、屋外照明、および主配電盤から遠く離れた場所に機器が設置されている産業プラントに特に当てはまります。

電圧降下から必要な導体断面積を計算する

電圧降下の式を再整理して、必要な導体断面積を直接計算できます。単相システムの銅の場合:

A (mm²) = (2 × L × I × ρ) / VD_max

ここで、A は必要な断面積 (mm²)、L は片道ケーブルの長さ (メートル)、I は負荷電流 (アンペア)、ρ (rho) は銅の抵抗率 = 0.0172 Ω・mm²/m (アルミニウムの場合は 0.0282)、VD_max は最大許容電圧降下 (ボルト) です。

例: 配電盤から 120 メートル離れた場所にあるポンプは、230 V で 30 A を消費します。最大許容電圧降下 = 3% × 230V = 6.9V。

A = (2 × 120 × 30 × 0.0172) / 6.9 = 123.84 / 6.9 = 17.95 mm² 。次の標準サイズに切り上げます。 25 mm² 銅導体。

同じポンプがわずか 30 メートル離れたところに設置されていた場合、計算では 4.49 mm² となり、四捨五入して 6 mm² となり、大幅に小さく、安価になります。長期稼働でのアンダーサイジングのコストは、過熱だけでなく、エネルギーの無駄や機器のパフォーマンスの低下によってもたらされます。

太陽光発電 DC システムの電圧降下

太陽光発電設備では、システム効率にとって DC ケーブルのサイジングが重要です。 NEC 第 690 条では、太陽光発電電源回路の電圧降下を制限することを推奨しています。 2%以下 最大限のエネルギー収穫を実現します。 600V ストリング システムでの 2% の降下は、ケーブル配線全体で 12V の降下のみを許容します。ストリング電流が 9A、50 メートルの配線 (片道) の場合、必要な導体断面積は A = (2 × 50 × 9 × 0.0172) / 12 = 1.29 mm² となり、最小 2.5 mm² の PV 定格ケーブル (米国では USE-2 または PV Wire) を指します。

ケーブル構造の品質がサイジング計算に与える影響

ワイヤ ケーブルのサイジング計算は、ケーブルが定格仕様を満たしていることを前提としています。これは、導体の断面積が正しいこと、絶縁体の厚さと誘電特性が正しいこと、単位長さあたりの抵抗が公表値と一致していることを意味します。実際には、ケーブルの品質はメーカーによって大きく異なり、このばらつきは計算が現場で通用するかどうかに直接影響します。

導体の充填率と撚り線

より線導体は、複数の小さなワイヤをより合わせて構成されています。充填率 (公称断面積のうち実際に金属が占める割合) は抵抗に影響します。撚り線のパッキングが不十分な 2.5 mm² 撚線導体の実際の金属断面積はわずか 2.3 mm² であり、仕様と比較して抵抗が約 8 ～ 9% 増加します。 これは、電圧降下と熱性能の両方に直接影響します。 高級ケーブルのメーカーは、IEC 60228 または ASTM B8 に従って導体抵抗を測定し、準拠していることを確認します。

断熱材の厚さと押出成形プロセス

断熱層は、 ワイヤーおよびケーブル押出機 — ポリマー化合物 (PVC、XLPE、LSZH、またはその他の材料) を溶かし、可動導体の周囲の精密な金型に押し込む機械。この押出プロセスの品質によって、絶縁体の厚さの一貫性、表面仕上げ、導体または内部ジャケットへの接着が決まります。

大手メーカーが使用している最新のワイヤーおよびケーブル押出機システムには、次のものがあります。

• 閉ループ偏心制御 : レーザーまたは静電容量センサーはリアルタイムで絶縁体の同心度を測定し、中心からずれたコーティングを修正するためにダイの位置を自動的に調整します。
• 溶融圧力と温度の監視 ：ダイ全体で一貫したコンパウンド粘度を確保し、押出機バレル内の温度変化によって引き起こされる薄い斑点を防ぎます。
• スパークテスターの統合 : 高電圧スパーク テスターは、ケーブルが巻き取られる前に、製造されたケーブルの 100% をインラインでスキャンし、絶縁体のピンホールや薄い点を検出します。
• 直径測定システム : レーザーマイクロメーターは外径を連続的に測定し、データをフィードバックしてライン速度と押出機の出力を制御し、指定された直径公差を維持します。

重要な用途（産業機械、建物配線、地中フィーダー）用のケーブルを購入する場合は、そのケーブルが関連規格でテストされた UL、CSA、または IEC 認証を満たしていることを必ず確認してください。サードパーティによってテストされリストに掲載されたケーブルは、ワイヤおよびケーブル押出機プロセスによって適用される絶縁が最小の厚さ、絶縁耐力、および温度耐性の要件を満たしていることを保証します。

XLPE と PVC の絶縁性能

架橋ポリエチレン (XLPE) 絶縁体は、蒸気硬化、乾燥窒素硬化 (CCV ライン)、またはシラン湿気硬化のいずれかによる加硫 (架橋) ステップを含む、特殊なワイヤおよびケーブル押出機プロセスを通じて製造されます。架橋により三次元ポリマーネットワークが形成され、XLPE が得られます。 PVCよりも大幅に優れた熱性能 : XLPE 絶縁電源ケーブルの定格温度は連続 90°C、緊急過負荷時 130°C、短絡条件時 250°C です。標準グレードの PVC のピークは 70°C です。

中電圧ケーブル (1kV ～ 35kV) の場合、XLPE 絶縁体は 3 重押出ワイヤとケーブル押出機ラインで製造され、半導体内部スクリーン、XLPE 絶縁体、半導体外部スクリーンを 1 回のパスで適用することが業界標準です。このシングルパスアプローチにより、高電圧誘電体の完全性にとって重要な要素である層間の界面汚染が排除されます。

用途別実用ワイヤケーブルサイズ例

さまざまな設置タイプにわたる具体的なアプリケーション例を使用すると、理論がより明確になります。次の実際の例は、住宅、商業、産業環境で遭遇する最も一般的なシナリオをカバーしています。

家庭用キッチン回路（120V、20A）

NEC 210.11(C)(1) では、キッチン エリアに少なくとも 2 つの 20A 小型家電回路が必要です。ケーブル: 12 AWG / 2 銅線、タイプ NM-B (Romex)、20A ブレーカー。パネルからのケーブル配線は、一戸建て住宅では通常 30 ～ 60 フィートになります。 60 フィートでの 20A での電圧降下: VD = (2 × 60 × 1.98 × 20) / 1,000 = 4.75V、つまり 3.96% 。ほとんどのキッチン家電の負荷に対応します。より保守的な設置の場合、または配線が 80 フィートを超える場合は、10 AWG にアップグレードしてください。

EV 充電ステーション (240V、48A 連続)

11.5kWのレベル2EV充電器は240Vで48Aを消費します。連続負荷として: 48A × 1.25 = 60A 最小導体電流容量。コンジットに 6 AWG 銅 THWN-2 を選択します。パネルからガレージまで 50 フィートの場合、電圧降下 = (2 × 50 × 0.491 × 48) / 1,000 = 2.36V = 0.98% — 十分に制限内です。この場合、6 AWG サイズは電圧降下ではなく、電流容量によって決まります。

産業用コンベヤモーター（400V、三相、22kW）

FLC = 22,000 / (1.732 × 400 × 0.87 × 0.92) = 39.7A。 125% のモーター係数を適用します: 39.7 × 1.25 = 49.6A。 10 mm² の銅導体を選択します (IEC 60364 に準拠した 3 芯ケーブルで定格 52A)。 MCC からモーターまでのケーブル長は 85 メートルです。電圧降下 = (1.732 × 85 × 39.7 × 1.83 Ω/km × 0.001) / 1 = 10.7V = 2.68% — 3% の制限内。 10 mm² の選択は、電流容量と電圧降下の両方の要件によって確認されます。

地下フィーダー (240V、100A、150 フィート)

24 インチに埋め込まれたスケジュール 40 PVC 導管内のアルミニウム導体を使用する 100A サブパネル フィーダ。必要電流容量：100A。アルミニウム導体 1/0 AWG は 75°C で定格 120A で、電流容量を満たしています。電圧降下チェック: 1/0 AWG アルミニウム R = 0.327 Ω/1,000 フィート VD = (2 × 150 × 0.327 × 100) / 1,000 = 9.81V = 4.09% 。推奨される 3% を超えています。 2/0 AWG アルミニウム (R = 0.259 Ω/1,000 フィート) にアップグレード: VD = 7.77V = 3.24% — まだ限界です。使用する 3/0 AWG アルミニウム (R = 0.205 Ω/1,000 フィート): VD = 6.15V = 2.56% — 許容可能。

ケーブルのサイジングにおける短絡と故障電流の考慮事項

中電圧および高電圧ケーブル、および大型変圧器の近くにある産業用 LV ケーブルの場合、導体は、保護装置が故障を解消するまでにかかる時間中の故障電流の熱エネルギーに耐えられるサイズにする必要があります。これはと呼ばれます 短絡耐熱性 チェックしてください。

式は次のとおりです。 A (mm²) = (I_sc × √t) / K ここで、I_sc はアンペア単位の予想短絡電流、t は秒単位の障害解除時間、K は材料定数 (30°C から開始する PVC 絶縁銅導体の場合は K = 115、XLPE 絶縁銅導体の場合は K = 135) です。

例: ケーブルがパネルに 25kA の予想短絡電流を供給し、上流のブレーカーが 0.2 秒でオフになります。 A_min = (25,000 × √0.2) / 115 = (25,000 × 0.447) / 115 = 97.2mm² 。これには、負荷電流に関係なく、最小 120 mm² の銅導体が必要です。大型の産業用変圧器や主配電盤の近くでは、短絡のサイズがケーブルの選択に影響することがよくあります。

ワイヤケーブルのサイズ計算におけるよくある間違い

計算方法を理解するだけでは、まだ半分しか終わっていません。エンジニアが公式を正しく適用した場合でも、現場での実際的なエラーにより、ケーブルが過小または過大になる可能性があります。

• モーターにNECテーブルFLCの代わりに銘板電流を使用: NEC 430.22 では、ネームプレートがより低い場合を除き、ネームプレートではなく NEC テーブル値を使用することが特に必要です。高効率モーターのより低い銘板電流を使用し、ケーブルのサイズを小さくすることは規則違反です。
• バンドルディレーティングの適用を忘れた場合: 1 つの電線管に 6 つの THHN 導体を取り付け、それぞれの電流容量に合わせてサイズを決定することは、非常によくある間違いです。 0.80 の束線係数により実効電流容量が減少し、より大きな導体が必要になります。
• 将来の負荷の増加は考慮されていません: 導体電流容量の 95% の回路では、追加の機器を配置する余地はありません。業界のベストプラクティスは、通常の動作条件下で定格電流容量の 80% を超えないようにケーブルのサイズを決定することです。
• 同じ式で AWG とメートル法の値を混合する: AWG 抵抗値 (Ω/1,000 フィート単位) とメートル長 (メートル単位) を変換せずに使用すると、大幅に不正確な結果が生成されます。計算する前に必ず単位を確認してください。
• 周囲温度を無視する: 標準の 30°C ベースラインではなく、周囲温度 50°C の屋根裏スペースにケーブルを設置する場合は、大幅なディレーティングが必要です。 30°C で 30A 定格の 12 AWG THHN は、周囲 50°C で 23A しか伝送できません。これは 23% の減少です。
• 標準以下のケーブルを購入する場合: 未検証のメーカーのケーブルは、伸線および押出プロセスの制御が不十分なため、実際の導体断面積が公称値より 10 ～ 15% 低い場合があります。必ず追跡可能な供給元から UL リストまたは IEC 認定のケーブルを購入してください。

クイックリファレンス: ケーブルサイズ選択の概要

現場で簡単に参照できるように、次の表に、一般的な負荷シナリオと、一般的な条件 (銅導体、75°C 絶縁、周囲温度 30°C、電線管内の単一回路、最長 50 フィートの配線) で必要となる最小ケーブル サイズをまとめます。
