ケーブルワイヤーの深さはどれくらいですか?設置深さのガイド

直接の答え: ケーブルワイヤーはどのくらいの深さに埋まっていますか?

ケーブル ワイヤは、次の範囲の深さに埋設されています。 6 インチ (15 cm) ～ 36 インチ (91 cm) ケーブルのタイプ、アプリケーション、電圧レベル、およびローカル コードの要件に応じて異なります。住宅環境では、低電圧の景観配線が地表からわずか 6 インチ下に設置される場合がありますが、高電圧送電線は 36 インチ以上の深さに設置することができます。米国電気工事規程 (NEC) は、ケーブルの種類や設置環境によって大きく異なる最小埋設深さを定めています。

これらの深さを理解することは、単にコンプライアンスの問題ではなく、ケーブルの安全性、耐久性、長期的なパフォーマンスに直接影響します。精密に製造されたケーブル ワイヤーおよびケーブル押出機 これらの所定の深さでの地下設置の機械的ストレスおよび環境ストレスに耐えるように設計された特定の断熱材の厚さとジャケット材料を使用して設計されています。

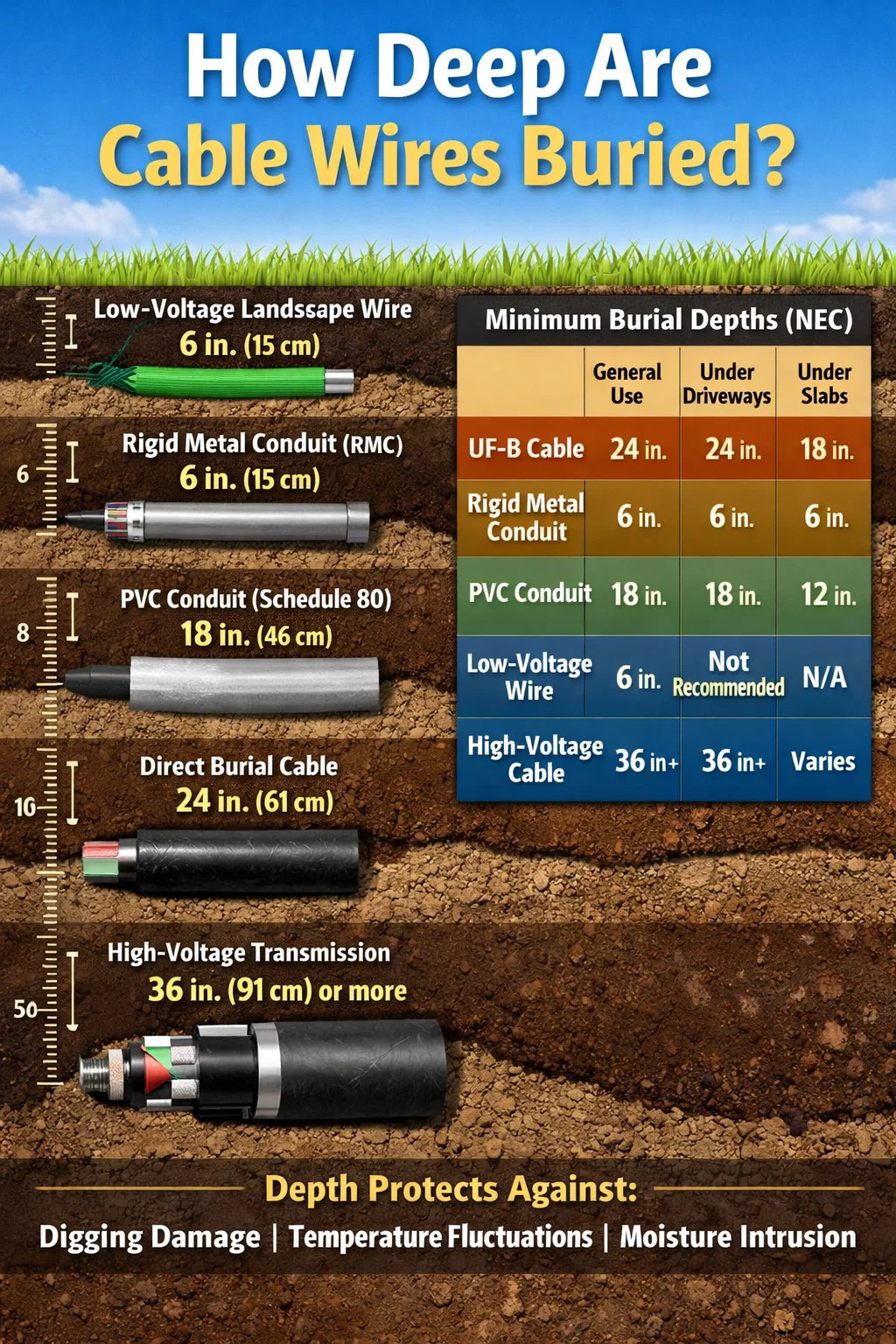

以下は、NEC 表 300.5 に基づく標準の最小埋設深さの早見表です。

埋没深さがほとんどの人が考えている以上に重要である理由

埋設深さは、コード作成者によって発明された任意のルールではありません。これが存在するのは、ケーブルが地下に敷設されると、一連の複雑な物理的脅威に直面するためです。人通り、車両、園芸工具、凍結融解サイクル、穴を掘る動物などの表面活動はすべて、深さとともに減衰する機械的な力を生成します。芝生の表面から 6 インチ下にあるケーブルは、標準的な庭用スペードでは重大な危険にさらされています。 24 インチの同じケーブルもしっかりと保護されています。

機械的損傷だけでなく、深さも影響します 熱安定性 。地表付近では地温が大きく変動します。北米の多くの気候では、冬と夏の間に、土壌の上部 12 インチが氷点下から 30°C (86°F) 以上まで変動することがあります。このような極端な温度により、ケーブルの絶縁体やジャケットの材料が膨張、収縮し、そのような条件に対応していない場合、最終的には亀裂が入ったり、硬化したりすることがあります。現代の技術で生み出されたケーブル ワイヤーおよびケーブル押出機 熱劣化に耐える架橋ポリエチレン (XLPE) または特殊な PVC 化合物が使用されていますが、これらの材料でも、より深い埋設深さによって提供される緩衝温度環境の恩恵を受けます。

湿気も重要な要素です。浅い深さでは、ケーブルは浸透する地表水、灌漑、水たまりにさらされます。直接埋設ケーブルは設計上防水性を備えていますが、長年にわたって湿式と乾式のサイクルを繰り返すと、依然としてコネクタ、終端、およびシールされていない部分が劣化します。 30 ～ 36 インチのインフラストラクチャ ケーブルを設置する電力会社や請負業者は、最小コード深さの住宅設備と比較して、湿気関連の障害の発生率が大幅に低いと報告しています。

地中ケーブルの種類とその具体的な深さの要件

すべてのケーブルが同じように作られているわけではなく、構造の違いは、ケーブルの製造方法が異なることに直接起因します。 ワイヤーおよびケーブル押出機 構成 — さまざまな深さの要件と埋設の適合性に直接変換します。

UF-B（地中給電線）ケーブル

UF-B ケーブルは、米国の住宅建設で使用される最も一般的な直接埋設ケーブルです。 「B」指定は、導管なしの地下埋設に適していることを示します。その導体は個別に絶縁され、アセンブリ全体が湿気、菌類、腐食に耐える固体の熱可塑性ジャケットに包まれています。 NEC は、UF-B を少なくとも埋め込むことを要求しています。 24インチ 導管なしで運転した場合。この深さにより、日常的な掘削活動や表面荷重から十分に保護されます。

一般的な用途には、屋外コンセント回路、ガレージのサブパネル、別棟の給電、高電圧の庭の照明などがあります。 20 アンペアの屋外回路を戸建ガレージに供給する 12/2 UF-B ケーブルは、造園地、小道、芝生の下を含め、配線全体にわたって 24 インチ完全に埋め込む必要があります。

THWN/THHN 電線管内

THWN および THHN は、電線管内での使用を目的とした個別の導体です。直接埋設のみでは評価されていません。ただし、取り付けた場合、 剛性金属コンジット (RMC) 、NECはちょうどの埋設深さを許可しています 6インチ 。これは、導管自体が深さによって提供される機械的保護を提供するためです。 6 インチの溝にある RMC は、24 インチの裸のケーブルよりもシャベルの衝撃に対してはるかに耐性があります。

スケジュール 80 PVC 導管は中間点を提供します。スケジュール 40 よりも耐衝撃性が高く、最小 18 インチの埋設が必要です。最も一般的に入手可能なタイプのスケジュール 40 PVC 電線管は、一般的な使用では 18 インチ、コンクリートの下に 12 インチ埋め込む必要があります。

低電圧景観ケーブルおよび灌漑ケーブル

庭道の照明、景観スピーカー、点滴灌漑コントローラーなどに使用されるケーブルなど、30 ボルト未満で動作するケーブルは、次の基準で埋設することが許可されています。 6インチ 。ここでの論理は、低電圧による感電の危険は最小限であるということです。それでも、6 インチはほとんどの園芸工具を逃れるのにかろうじて十分です。多くのプロの造園業者は、特に栽培の対象となる地域では、実質的な安全マージンとして低電圧ケーブルを 8 ～ 10 インチの深さに埋め込みます。

電気通信およびデータケーブル

埋設電話、光ファイバー、およびデータ ケーブルは、通常、設置事業者または電気通信産業協会 (TIA) によって設定された独自の規格に従っています。光ファイバーケーブルは多くの場合、 18～36インチ 道路や私道の下にさらに深く設置する必要があります。これらのケーブルは、複数の緩衝層、強度部材、および接地接触とげっ歯類耐性のために最適化された外側ジャケットを適用する、高度に特殊化されたワイヤおよびケーブル押出機システムを使用して製造されます。

高圧商用伝送ケーブル

2,000 ボルトを超える電圧を伝送する地中送電ケーブルは、住宅用 NEC ではなくユーティリティ エンジニアリング仕様によって管理されます。一般的な埋没深さの範囲は次のとおりです。 36インチ～60インチ（91～152cm） また、一部の都市部のダクトバンクの設置では、ダクトバンクの上部が地表から 30 インチ下に位置し、内部のケーブルがさらに深くなっている場合があります。これらのケーブルは、大規模なワイヤおよびケーブル押出機ラインで製造される最も複雑な製品の 1 つであり、XLPE 絶縁、金属シールド、外装、および多層外側ジャケットを備えています。

ワイヤおよびケーブル押出機技術が地中ケーブルの性能をどのように定義するか

ケーブルがどのような深さでも耐えられるかどうかは、ほぼ完全にその製造方法に依存します。あ ワイヤーおよびケーブル押出機 はケーブル製造の中核となる機械です。熱可塑性または熱硬化性化合物を溶かし、正確に制御された温度、圧力、速度条件下で導体上に均一に塗布します。このプロセスの品質によって、絶縁体の厚さの一貫性、ジャケットの接着力、ボイドのない断面、および環境ストレス要因に対する耐性が決まります。

地中ケーブルの製造に使用される押出機の種類

絶縁材とケーブルのタイプに応じて、いくつかのカテゴリのワイヤおよびケーブル押出機が使用されます。

• 単軸押出機 — PVC、ポリエチレン、または TPE ジャケットをケーブルに適用するための最も一般的な構成。回転するスクリューが化合物を溶かし、導体にあるダイを通してコンパウンドを運びます。 UF-Bの外被用途、低圧景観ケーブル、一般配線などに使用されます。
• タンデムおよびトリプルヘッド押出機ライン — 絶縁体、半導体層、および外側ジャケットを順番にまたは同時に適用する必要がある多層ケーブル構造に使用されます。これらは、層の完全性が誘電性能に直接影響する中電圧および高電圧の地中ケーブルの製造に不可欠です。
• CV（連続加硫）ライン — XLPE 絶縁ケーブルに使用される特殊なワイヤおよびケーブル押出機システム。押し出し成形後、ケーブルは窒素または蒸気で満たされた加熱されたチューブを通過し、そこで架橋が起こります。この方法で製造された XLPE は、連続的に最大 90 °C、短絡状態では最大 250 °C の導体温度に耐えることができます。これは、埋設伝送ケーブルに不可欠な特性です。
• カテナリー連続加硫（CCV）ライン — ケーブルがカテナリー状のチューブを通過し、架橋中に重力を利用してケーブルの形状を維持するバリアント。これらは、グリッド インフラストラクチャ用に 36 インチ以上埋設されるケーブルなど、最も要求の厳しい高電圧ケーブルに使用されます。

断熱材と埋設適性

ワイヤおよびケーブル押出機に供給される配合物によって、最終的なケーブルの特定の埋設深さと環境への適合性が決まります。

ワイヤおよびケーブル押出機は、肉厚の非常に厳しい公差 (通常、電力ケーブルの場合は ±5% 以上) を維持する必要があります。これは、不均一な絶縁により局所的な電気ストレス ポイントが生じ、設置後何年も経ってから絶縁破壊が発生する可能性があるためです。深部に埋設されたケーブルの場合、このような故障の検出と修復には費用がかかり、破壊的な作業が必要となるため、押出機段階での製造品質が埋設ケーブルの長期信頼性にとって最も重要な要素となります。

NEC を超えた地域の違いとコードの違い

NEC は米国における埋設深さのベースラインを提供していますが、これが適用可能な唯一の基準ではなく、多くの場合、最も厳格な基準ですらない。地方の改正、州の規制、公共地役権の要件、国際基準などにより、必要な埋設深さが NEC の最小値を超えて増加する可能性があります。

米国現地の修正

多くの法域では、現地の修正を加えて NEC を採用しています。たとえば、カリフォルニア州には、タイトル 24 による追加要件があり、特定の用途ではより深い埋設が必要になる可能性があります。北部の州の一部の自治体では、霜線の深さを考慮してより深い埋設が義務付けられている。ミネソタ州やメイン州では、霜の侵入が48～60インチに達する可能性があり、公共事業や一部の住宅法規では、凍結による被害を防ぐために埋設の深さをNECの最小値を大幅に超えている。

国際規格

米国外では、地下ケーブルの深さの要件は大きく異なります。

• 英国 (BS 7671 / IET 配線規則): 庭内のケーブルは少なくとも埋設する必要があります。 450mm (約18インチ) 一方、道路下のケーブルには、ケーブル タイルや警告テープなどの追加の機械的保護を備えた 600 mm (約 24 インチ) が必要です。
• ドイツ (DIN VDE 規格): 電源ケーブルは通常、最低 600 mm で埋設され、道路や公共エリアの下には 1,000 mm (約 39 インチ) が必要です。
• オーストラリア (AS/NZS 3000): 最小深さの範囲は、庭の導管内のケーブルの場合は 500 mm、車両アクセス エリアの下のケーブルの場合は 900 mm です。
• 中国 (GB 基準): 低圧地下ケーブルは通常 700 mm 必要ですが、都市部では高圧ケーブルは 1000 mm 以上の深さでなければなりません。

これらの違いは、規制の伝統だけでなく、土壌条件、交通負荷、および地域の地盤撹乱活動の性質も反映しています。都市インフラが密集している国では、ケーブル損傷による影響（数千人への電力供給の停止）が追加の設置コストを正当化するため、より厳しい要件が求められる傾向にあります。

ケーブルワイヤを埋設する際の実際の設置上の考慮事項

必要な深さを知ることは出発点にすぎません。埋設ケーブルの設置を正しく実行するには、ケーブルが予定されている 20 ～ 40 年の耐用年数にわたって確実に機能するかどうかを決定する一連の決定と予防措置が必要です。

トレンチの準備と敷設

トレンチベッドの品質は、深さとほぼ同じくらい重要です。ケーブルは、時間の経過とともに点接触応力が発生する可能性があるので、岩が多い土壌や凹凸のある土壌の上に置かないでください。標準的な方法では、ケーブルの下に 3 インチ (75 mm) の細かい砂またはふるい分けされた土壌を敷き、その上に同様の砂をかぶせてから、トレンチを自然土で埋め戻します。高電圧ケーブルの場合、この砂床は 6 インチ (150 mm) 以上になる場合があります。これは、機械的保護のためだけでなく、圧縮された均一な埋め戻しによってより安定した熱伝導率が得られるため、これが指定されています。これは、電流による熱放散が定格電流に影響を与えるケーブルにとって重要です。

警告テープとマーキングシステム

の深さで ケーブルより 12 インチ上 、設置者は検出可能な警告テープを地下に設置する必要があります。この明るいプラスチック テープ (通常、電気用は黄色、通信用はオレンジ) は、将来の掘削者がケーブルに到達する前に警告します。高額または高電圧の設置の場合は、磁気検出可能なテープまたはトレーサ ワイヤが追加され、掘削を行わずにケーブル ロケータ機器を使用して電子位置特定が可能になります。

コンジットを使用した深さの削減戦略

確立された造園、パティオの下、または木の根の近くなど、24 インチの深さまで掘るのが現実的でない場合は、硬い金属製の導管に切り替えることで、埋設深さをわずか 6 インチまで下げることができます。これは正当で広く使用されている戦略です。電線管の接合部は適切に防水処理され、適切な入口および出口金具が必要です。ケーブルが導管から直接埋設に移行するポイントは、この接続点が一般的な障害点であるため、慎重に管理する必要があります。

掘る前に電話してください

ケーブル埋設のための溝を掘る前に、公共施設探しサービスに連絡することは任意ではありません。ほとんどの管轄区域では法的に義務付けられています。米国で電話をかけると、 811 (全国の「掘る前に電話する」番号) 2 ～ 3 営業日以内に作業エリア内のすべての地下施設のマーキングをトリガーします。ガス、電気、水道、通信などのユーティリティ ケーブルは、古い規格に基づいて敷設されたり、別の請負業者によって敷設されたり、標準以外の構成で設置されたりするため、規格の要求とは異なる深さに埋設されている場合があります。既存の地下ケーブルは、現在のコードでは 24 インチが必要な場合でも、深さ 12 ～ 18 インチで日常的に見つかります。

地下のスプライスと接続

NEC は、リストされた地下スプライス キット (接続部でのケーブルの埋設定格を維持する防水ゲル充填コネクタまたは熱収縮アセンブリ) を使用して製造されている場合に限り、UF-B ケーブルの直接埋設スプライスを許可しています。ただし、業界のベスト プラクティスでは、可能な限り地下接続を強く推奨しません。各スプライスは潜在的な弱点となります。長いケーブル配線では、配線長が許す限り、アクセス可能なジャンクション ボックスまたは表面レベルのプル ボックスから連続した長さを使用する必要があります。地中に設置されるジャンクション ボックスは、濡れた場所や湿気の多い場所に耐えられるように設計され、アクセス可能な状態に保つ必要があります。

押出機ラインからのケーブル構造が埋設深さの選択に与える影響

設置業者は、埋設用途向けにさまざまなケーブル製品の中から選択することは、事実上、異なる製造哲学の中から選択することになります。高精度で製作されたケーブル ワイヤーおよびケーブル押出機 厳格なプロセス管理が行われたラインは、たとえ技術的に同じ定格とリストを持っていたとしても、より低い品質基準で製造されたラインよりも、より均一な絶縁、より優れたジャケットの接着、より一貫した電気的および機械的性能を備えています。

たとえば、同じ AWG と電圧定格を持つ 2 本の UF-B ケーブルは、次の点で大きく異なる場合があります。

• ジャケットの同心度 — 導体が絶縁体内でどの程度中心にあるか。押出機のダイの位置が一貫していないことによる同心性の悪さにより、絶縁破壊を受けやすい薄いスポットが生じます。
• ジャケット厚さの均一性 — 周囲の 0.8 mm から 1.4 mm まで変化する外側ジャケットは、不均一な機械的保護を提供します。 CNC 制御の押出機ラインで生産されたプレミアム ケーブルは、ジャケットの厚さを ±0.05 mm 以内に保ちます。
• 材料複合品質 — UV 安定剤、可塑剤の種類、フィラー含有量などの特定の PVC または PE 化合物の配合は、ケーブルが埋設環境で長期間にわたってどのように保持されるかに直接影響します。安価な化合物は初期リスト試験に合格する可能性がありますが、実際の土壌環境ではより早く分解します。
• 導体の品質 — 正確な公差で引き出された無酸素銅または高導電性銅は、特に長期にわたる接触抵抗の蓄積が過熱を引き起こす可能性がある埋め込み接続点や終端部で、低品位の銅よりも酸化に強くなります。

埋設用途のケーブルを選択する場合、特に設置後のアクセスが困難なケーブルの場合は、単なるマーケティング上の考慮事項ではなく、ケーブルの出所と製造品質が正当な選択基準となります。最新のワイヤおよびケーブル押出機技術、インライン火花試験、および偏心監視システムに投資しているメーカーのケーブルは、長期にわたる地下のパフォーマンスを大幅に向上させます。

埋没ケーブル障害につながるよくある間違い

住宅用および軽商業用途における埋設ケーブルの障害の大部分は、製品の欠陥ではなく、少数の設置ミスが原因です。これらの故障モードを理解することは、なぜ埋設深さの要件が存在するのか、そしてなぜそれを厳密に遵守することが重要なのかを説明するのに役立ちます。

• 深さが不十分です: 最も一般的な間違い。住宅所有者や請負業者は時間を節約するためにケーブルを 12 インチ、場合によっては 8 インチの深さで埋めますが、数年以内に日常的な庭作業によってケーブルが損傷するだけです。屋外コンセントに給電している埋設された 12/2 UF-B を 1 本のスペードで切断すると、ブレーカーが落ちたり、接続されている機器が損傷したり、過電流保護が正しく動作しない場合には最悪の場合火災が発生したりする障害が発生する可能性があります。
• 間違ったタイプのケーブルを使用すると: 標準 NM-B (Romex) は屋内ケーブルであり、直接埋設用にはリストされていませんが、埋設設備では定期的に使用されています。 NM-B には UF-B のような固体の熱可塑性ジャケットが欠けており、土壌水分にさらされると急速に劣化します (通常は 2 ～ 5 年以内)。
• 不適切な埋め戻し: 砂敷きを使用せずに岩石または粘土質の土壌を直接埋め戻すと、機械的な点応力が発生し、粘土質の土壌ではケーブルの周囲に水がたまり、ジャケットの劣化が促進されます。
• 遷移時のスキップ保護: 埋設ケーブルが建物に入る場合、または地下から地上に移行する場合は、完成した地上から少なくとも 8 インチ上に伸びる導管で保護する必要があります。グレードレベルの移行部にある保護されていないケーブルは、物理的損傷、紫外線による劣化、湿気の浸入に対して非常に脆弱です。
• ケーブルルートの文書がない: 埋め戻す前にケーブルのルートを写真に撮ったり、スケッチしたりしなければ、将来の住宅所有者や請負業者は、位置特定サービスを利用しない限り、ケーブルがどこに埋設されているかを知る方法がありません。また、位置特定サービスは、浅い深さにある小さな住宅用ケーブルを常に見つけられるとは限りません。

特定の状況およびケーブル配線における深さの要件

1 つの設置内の場所が異なると、異なる埋設深さが必要になる場合があります。つまり、敷地内を通る 1 本のケーブルでも、さまざまな地形タイプを横断するときに深さを変更する必要がある可能性があります。

芝生と庭園の下で

24インチのUF-Bが芝生エリアの標準です。この深さであれば、一般的な芝生エアレーション装置、孵化装置、およびほとんどの園芸工具を通過できます。ただし、定期的に 12 インチまたは 18 インチまで掘られる高設の庭壇にはリスクが伴います。ケーブルを植栽床の下ではなく周囲に配線することを強くお勧めします。

私道および車両進入区域の下

私道下の UF-B には依然として 24 インチが必要です。しかし、多くの設置業者は、車両荷重に対する機械的保護を追加し、私道の表面を掘削せずに将来のケーブル交換を可能にするために、私道横断用の剛性導管に移行しています。私道の建設中に私道の下に設置される導管スリーブの費用はほとんどかかりません。後から追加すると、コンクリートまたはアスファルトの切断と修復に 500 ドルから 2,000 ドルかかる場合があります。

コンクリートスラブの下

ケーブルが既存または計画中のコンクリート スラブ (私道ではない) の下を通過する場合、UF-B は 18 インチ、PVC コンジットは 12 インチで埋設される可能性があります。スラブ自体は重要な機械的保護を提供し、深さを減らすことを正当化します。スラブの下のケーブルは、交換できるように可能な限り導管に設置する必要があります。ケーブルが直接埋設されている場合、コンクリート床の下でケーブルが故障すると、修理に非常に多額の費用がかかります。

灌漑管理区域下の水路内

自動灌漑を備えた商業用造園施設では、埋設されたケーブルゾーンが灌漑の修理のために頻繁に妨害されます。これらのエリアで導管を指定し、埋設深さを 30 インチに増やすことで、商業不動産管理において一般的で費用のかかる故障モードである、灌漑メンテナンス中の不注意によるケーブル損傷のリスクが大幅に軽減されます。

電力ケーブルの埋設深さを決定する際の電流容量と熱の役割

大きな電流が流れる電力ケーブルの場合、埋設深さは影響を及ぼします。 電流容量 — 温度定格を超えずにケーブルが流すことができる最大電流。地下ケーブルは空気ではなく周囲の土壌に熱を放散し、土壌の熱抵抗率は水分含有量、圧縮率、組成によって変化します。地下ケーブルの NEC 電流容量表は、特定の土壌熱抵抗値と埋設深さを想定しています。

一般的な土壌に 24 インチで埋設されたケーブルは、6 インチで埋設された同じケーブルよりも多くの電流を流すことができます。これは、より深い土壌ではより安定した温度が維持され、一般的に温度が低くなり、熱放散が向上するためです。地下フィーダーの詳細な電流容量計算を実行する公益事業技術者は、主な変数として埋設深さを考慮します。のために 500 kcmil XLPE 絶縁ケーブル — 大径のワイヤーとケーブルの押出機ラインで製造 — 乾燥した砂質土壌に 30 インチで埋設する場合と 18 インチで埋設する場合の違いは、 許容電流容量が10～15%増加 これは、より大型で高価な導体を必要とせずに、より多くの負荷に対応できる容量に直接変換されます。

このため、ユーティリティグレードのケーブル敷設仕様では、コードの最小値をはるかに超える深さが日常的に要求されます。追加の深さは単に注意を意味するものではありません。これは、動作温度を低く保つことで耐用年数を延長しながら、導体材料への投資収益率を最大化するエンジニアリングの最適化です。
