SATAケーブルとは何ですか?種類、速度、仕組み

メディア情報 2026-06-01

SATA ケーブル — の略称 シリアルアドバンストテクノロジーアタッチメント — ハードディスク ドライブ (HDD)、ソリッド ステート ドライブ (SSD)、光学ドライブなどのストレージ デバイスをコンピュータのマザーボードまたはホスト アダプタにリンクする、スリムでフラットなデータおよび電源の相互接続です。これらがないと、どのドライブもシステムと通信したり、動作に必要な電力を受け取ることができなくなります。デスクトップ PC を開けて、マザーボードから SSD までつながっている薄い 7 ピンのフラット リボンを見つけたことがある人は、SATA データ ケーブルを見ていることになります。そのすぐ横にある幅広の 15 ピン バリアントは SATA 電源ケーブルで、これらを組み合わせることですべてのバイトの流れがスムーズに保たれます。

SATA は 2003 年頃に商業的に導入され、1990 年代まで PC の主流を占めていたかさばる PATA (パラレル ATA) リボン ケーブルに取って代わりました。このスイッチはエアフローを劇的に改善し、ケーブルのかさばりを削減し、PATA の上限から最大内部転送速度を押し上げました。 133MB/秒 SATA III まで 600MB/秒 。現在でも、この標準はコンシューマおよびエンタープライズ ストレージのバックボーンであり、その仕組みを正確に理解することで、より高速なマシンを構築し、接続の問題をトラブルシューティングし、あらゆるジョブに適切なケーブルを選択することができます。

コンテンツ

SATA ケーブルがコンピューター内でどのように機能するか

SATAの用途 シリアルシグナリング — 多くの導体にわたって複数のビットを同時に送信する前世代の並列アプローチではなく、単一の差動ペアを通じて一度に 1 ビットずつデータを送信します。直観に反しますが、シリアル伝送は、高周波数でのパラレル インターフェイスの制限となるクロストークや同期の問題を排除するため、実際には高速です。

SATA データ ケーブルの内部には、2 つの差動ペアとして配置された 4 つの銅導体があり、それぞれが電磁干渉 (EMI) を低減するためにシールドされています。ケーブルのフラットなツインアキシャル (twinax) 構造により、これらのペアが隣接した状態に保たれます。そのため、SATA ケーブルは、古い 40 芯または 80 芯の PATA リボンよりもはるかに細いのです。あ ワイヤーおよびケーブル押出機 は、製造中に外側シース (通常は PVC または LSZH 化合物) を生成し、シールド導体上にジャケットを均一に押し付けて、全長に沿って一貫したインピーダンスを確保します。

7 ピン SATA データ コネクタは、マザーボードとドライブの両方の一致するポートにロックされます。ロック バリエーションの小さなプラスチック ラッチは、偶発的な切断を防ぎます。これは、振動が起こりやすいサーバー環境では重要です。独立した 15 ピン SATA 電源コネクタは、次の 3 つの電圧レールを提供します。 DC3.3V、DC5V、DC12V 、低電力電子機器と機械式 HDD 内のモーター スピンドルの両方をカバーします。

SATA 世代: 速度の違いの概要

SATA は 3 回の大きな改訂を経ました。それぞれに下位互換性があり、SATA III ケーブルは SATA I ドライブで動作しますが、ドライブは古い規格の最大値である 1.5Gbps でのみ動作します。以下は、各世代が提供する機能の簡単な比較です。

下位互換性: 新しいケーブルは古いデバイスでも、古いデバイスの最大速度で動作します。
世代 インターフェース速度 最大スループット 共通使用
SATA I (1.0) 1.5 Gbps ～150MB/秒 レガシー HDD、初期の光学ドライブ
SATA II (2.0) 3.0Gbps ~300MB/秒 ミッドレンジ HDD、第一世代 SSD
SATA III (3.0) 6.0Gbps ~600MB/秒 最新の SSD、Blu-ray ドライブ、RAID アレイ

オペレーティング システムの起動やメディア ファイルの保存などの日常的なタスクでは、SATA II でも適切なスループットを提供します。ただし、560 MB/秒に近いシーケンシャル読み取りが可能な最新の 2.5 インチ SATA SSD を取り付けている場合、その定格パフォーマンスに近づけるには SATA III ポートとケーブルのみが必要です。

SATA データ ケーブルと SATA 電源ケーブル: 2 つのまったく異なる役割

初めて PC を組み立てる人が最もよく混乱する点の 1 つは、1 つの SATA ケーブルですべてができると考えていることです。実際には、ほとんどのデスクトップ ドライブには 2 本の別々のケーブルが必要です。1 つはデータ用、もう 1 つは電源用です。それぞれの違いは次のとおりです。

SATA データ ケーブル (7 ピン)

  • データ信号のみを伝送し、電力は伝送しません
  • 両端に同一の 7 ピン コネクタを使用
  • 2 つの差動ペアに 4 本の銅導体が含まれています
  • 推奨最大長さ: 1 メートル (内部)
  • ストレートまたは 90 度の直角コネクタ付きが利用可能
  • ワイヤーおよびケーブル押出機によって PVC または LSZH で押出されたアウタージャケット

SATA電源ケーブル(15ピン)

  • 3.3 V、5 V、12 V レールをドライブに供給します
  • 一端はドライブに接続します。その他の PSU またはアダプター
  • 多くの場合、4 ピン Molex LP4 アダプターと組み合わせます
  • スリムライン バリアントはスリム光学ドライブ用の 6 ピン コネクタを使用します
  • 非対称「L字キー」で誤挿入を防止
  • 重要: コネクタを決して無理に押し込まないでください - ピンが損傷するとドライブが破損する可能性があります

ラップトップでは様子が異なります。最新のノートブックのほとんどは、M.2 スロットまたははんだ付けチップを介してストレージをマザーボードに直接接続しているため、別途 SATA ケーブルは必要ありません。しかし、2.5 インチ SATA ドライブを使用する古いラップトップやウルトラスリムでは、マザーボードは専用のフラット リボン (薄型ジャケット用に構成されたワイヤおよびケーブル押出機ラインで製造される特殊な SATA アセンブリ) を使用してドライブに接続されます。

あらゆる種類の SATA ケーブルの説明

すべての SATA ケーブルが同じというわけではありません。市場には、特定の設置シナリオに適したいくつかのバリエーションが提供されています。間違ったタイプを選択すると、フィット感が窮屈になったり、通気が悪くなったり、断続的に切断されたりすることがよくあります。

01

標準ストレート SATA データ ケーブル

どちらのコネクタも真っ直ぐなので、これは上向きまたは外側を向いているマザーボード ポートにとって最も簡単なオプションになります。通常、長さの範囲は 18 インチ (45 cm) ～ 24 インチ (60 cm) ですが、より大きなシャーシでは最大 1 メートルのケーブルを使用できます。内部の導体ワイヤは、ワイヤおよびケーブル押出機が 1 回の連続運転で適用するジャケットで覆われたツイストペアです。

02

直角 (90 度) SATA ケーブル

一方または両方のコネクタが 90 度の角度になっています。この設計は、ドライブがケースのサイド パネルの近くに設置されている場合、またはマザーボードの SATA ポートが上ではなく横を向いている場合に最適です。屈曲により、ケーブルが水平に出てケースの床に沿って通ることができるため、コネクタへのストレスが軽減され、空気の流れが改善されます。多くのビルダーは、ドライブ側の直角コネクタとマザーボード側の直線コネクタを混在させることを好みます。

03

SATAケーブルのロック

小さなプラスチック製の保持タブがポートの切り込みにカチッとはまり、誤って外れるのを防ぎます。サーバー ラック、NAS エンクロージャ、および振動の影響を受けるシステムには不可欠です。ロック ラッチのない標準の SATA ケーブルは、時間の経過とともに緩み、診断が困難なほど断続的な読み取り/書き込みエラーを引き起こす可能性があります。 4 台以上のドライブを備えたホーム サーバーまたは NAS を構築している場合は、ロック ケーブルを強くお勧めします。

04

eSATA ケーブル (外部 SATA)

eSATA ケーブルは、SATA インターフェイスをコンピュータ ケースの外側に延長して、外部ストレージ デバイスを接続します。内部コネクタの挿入定格 1,500 回と比較して、少なくとも 5,000 回の挿入定格を持つ、より堅牢なコネクタを使用しています。 eSATAも同様にサポートします 最大6Gbps 内部 SATA III と同等の転送速度を実現し、大きなファイルの転送では USB 2.0 よりも大幅に高速になります。注: 標準の eSATA はデータのみを伝送し、電力は伝送しないため、外部ドライブには独自の電源が必要です。

05

eSATAp (パワーオーバーeSATA)

eSATA 信号と USB 信号を 1 つのレセプタクルに結合するハイブリッド ポート。 eSATAp ポートは eSATA コネクタまたは USB プラグを受け入れることができ、バスパワーのデバイスにも電力を供給します。これにより、外付け 2.5 インチ ドライブに別の電源アダプタを用意する必要がなくなります。決して普遍的ではありませんでしたが、2010 年代を通じて一部のラップトップ ドッキング ステーションやデスクトップのバック パネルに登場しました。

06

スリムラインSATAケーブル

主にスリム光学ドライブやラップトップの光学ベイで使用されます。スリムライン コネクタは、7 ピンのデータ セクションと 6 ピンの電源セクションを 1 つの細いプラグに組み合わせています。この統合設計により、2 本の別々のケーブルを配線するのが現実的ではない狭いシャーシ内のスペースが節約されます。スリムライン SATA ケーブルは、家庭用電化製品向けのファインゲージの多導体アセンブリに特化したワイヤおよびケーブル押出機セットアップの一般的な出力です。

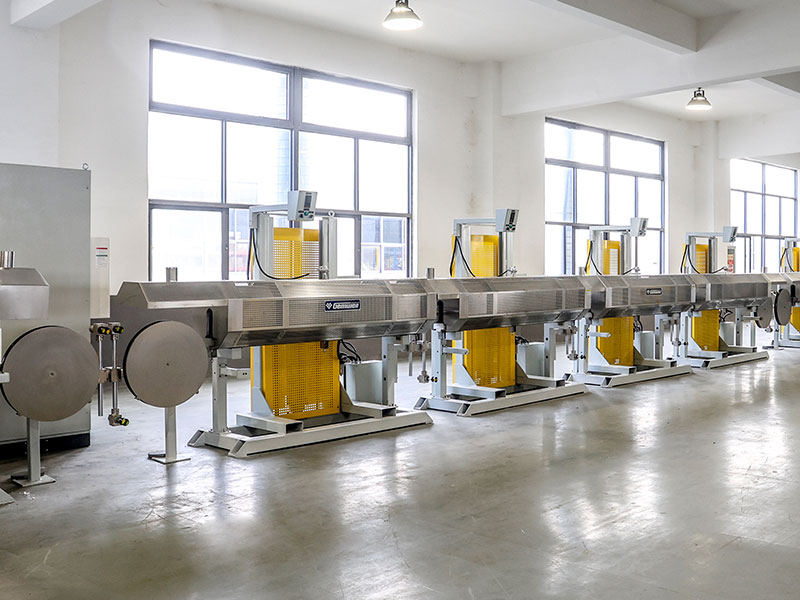

SATA ケーブルの製造方法: ワイヤーとケーブル押出機の役割

SATA ケーブルの製造方法を理解すると、低価格製品と高級製品の間でケーブルの品質が大きく異なる理由を説明できます。製造プロセスにはいくつかの正確な段階が含まれており、ワイヤーおよびケーブル押出機は各段階の中心となります。

ステップ1

導体図

銅棒は、目標ゲージ (通常、SATA データ導体の場合は AWG 28 または AWG 26) に達するまで、徐々に小さなダイを通して引き抜かれます。導体が細くなると、ケーブルの重量と柔軟性が低下します。太いものは電源ケーブルの抵抗を低くします。より線導体 (複数の細いワイヤを撚り合わせたもの) は、単線導体よりも優れた柔軟性を提供します。これは、頻繁に移動したり狭いコーナーに配線したりするケーブルにとって重要です。

ステップ2

一次絶縁押出成形

各導体は、誘電体絶縁層 (通常、高周波信号ケーブル用の HDPE (高密度ポリエチレン) または FEP (フッ素化エチレン プロピレン)) でコーティングされるワイヤおよびケーブル押出機を通過します。一貫した肉厚を維持するには、ワイヤおよびケーブル押出機のオペレータが押出速度、温度、ダイの形状を厳密に制御する必要があり、これはケーブルの特性インピーダンスに直接影響します。 SATA データ ケーブルには、次のターゲット インピーダンスが必要です。 100オームの差動 ;わずか数オームの偏差でも、6 Gbps ではシグナル インテグリティの問題が発生する可能性があります。

ステップ3

ペアツイストとシールド

絶縁された導体は差動ペアにツイストされます。ツイスト レート (1 インチあたりのツイスト数) は、ペア間のクロストークを制御するために慎重に指定されています。フォイル シールド (通常はアルミニウムとポリエステルのラミネート) が各ペアまたはケーブル アセンブリ全体に巻き付けられ、外部 EMI をブロックします。一部のプレミアム SATA ケーブルは、ホイルの上に編組シールドを追加して、EMI 除去をさらに強化していますが、その代わりに直径が大きくなり、柔軟性が低下します。

ステップ4

アウタージャケットの押出成形

組み立てられたコア (シールドされたペアとドレイン ワイヤ) は、外側ジャケットを適用するクロスヘッド ダイを備えたワイヤおよびケーブル押出機を通過します。一般的なジャケットの材質には、PVC (コスト効率が高く、柔軟性がある)、LSZH (低煙ゼロハロゲン) (火災安全性が重要なサーバー ルームやデータ センターに推奨)、TPE (柔軟性の高い用途向けの熱可塑性エラストマー) などがあります。ワイヤおよびケーブル押出機は、ジャケットの厚さを数分の 1 ミリメートル以内に制御し、完成したケーブルが SATA コネクタの保持力の寸法基準を確実に満たすようにします。

ステップ5

コネクタの終端とテスト

カットされた長さには、各端に圧着またははんだ付けされた SATA コネクタが取り付けられます。自動導通テスターはすべてのピン間の接続を検証します。大量生産ラインでは、タイムドメイン反射率測定法 (TDR) またはベクトル ネットワーク アナライザーを使用して、ケーブル全長に沿ったインピーダンスの均一性を確認します。インピーダンス チェックに合格しないケーブルは廃棄されます。これが、信頼できるワイヤおよびケーブル押出機メーカーのプロフェッショナル グレードの SATA アセンブリのコストが一般的な代替品よりも高い理由です。

SATA ケーブルと他のストレージ インターフェイスの比較

SATA はストレージを接続する唯一の方法ではありません。ランドスケープのどの位置にあるかを知ることは、パフォーマンスが重要なワークロードのために SATA を使い続けるか、より高速なバスにアップグレードするかを決定するのに役立ちます。

SATA III 対 NVMe (PCIe 4.0)

PCIe 4.0 x4 スロット上の NVMe SSD は、 7,000MB/秒 — SATA III の上限 600 MB/秒の 11 倍以上。 NVMe は M.2 フォーム ファクターを使用し、ケーブルを一切使用せずにマザーボードに直接接続します。高速ランダム I/O を必要とするオペレーティング システム ドライブとアプリケーションの場合、NVMe が明らかに勝者です。 SATA SSD は、セカンダリ ストレージ、バルク メディア、および SATA ドライブのギガバイトあたりの価格の利点が速度の違いを相殺するコスト重視のビルドにおいて引き続き競争力を持っています。

SATA 対 PATA (IDE)

古い PATA インターフェイスでは、幅 46 cm までのフラットな 40 芯または 80 芯のリボン ケーブルが使用されており、ケース内の空気の流れが大幅に制限されていました。 SATA では、幅約 8 mm の 7 ピン ケーブルに置き換えられ、スペースが解放され、冷却が向上しました。 PATA の最大スループット (ATA/133) は 133 MB/秒で、SATA III の速度の 4 分の 1 未満でした。最新のマザーボードには PATA ポートが含まれていません。これは厳密には、2007 年以前のハードウェアにのみ存在するレガシー標準です。

SATA と SAS (シリアル アタッチド SCSI)

SAS は、SATA に相当するエンタープライズ版です。 SAS バックプレーンは SAS ドライブと SATA ドライブの両方を受け入れますが、SATA バックプレーンは SAS ドライブを受け入れません。 SAS ケーブルは、コネクタごとに 2 つのポート (デュアルポート) を搭載し、高可用性ストレージ システムにとって重要な冗長パスを可能にします。 SAS ドライブは通常、10,000 ～ 15,000 RPM で回転し、民生用 SATA HDD よりもはるかに高いデューティ サイクルで定格されています。ケーブルの構造も同様です。ワイヤとケーブルの押出機で外側のジャケットが製造されますが、SAS ケーブルはデュアルポート アーキテクチャのため、より厳しいスキュー仕様を満たす必要があります。

SATA 外付けドライブと USB 外付けドライブの比較

内蔵 SATA ドライブを USB エンクロージャ経由で外部に接続すると、実際の速度を制限する SATA-to-USB ブリッジ チップが導入されます。 USB 3.2 Gen 2 の最高速度は 10 Gbps (理論値) ですが、通常、ブリッジ オーバーヘッドにより実際のスループットは約 400 ～ 500 MB/s に制限され、これは飽和した SATA III リンクに匹敵します。ブリッジを使用せずに SATA 速度を必要とする真の外部ストレージの場合、フル 6 Gbps での直接 SATA リンクを提供する eSATA が適切なケーブルの選択です。

ビルドに適した SATA ケーブルを選択する方法

非常に多くのバリエーションが用意されているため、適切なケーブルを選択することで時間を節約し、エラーを防ぎ、ハードウェアを保護できます。次の基準に留意してください。

  1. SATA の世代をドライブに合わせます。 SSD の定格が SATA III の場合は、300 MB/秒でのボトルネックを避けるために SATA III ケーブルを使用してください。マザーボードのマニュアルを参照して、どのポートが 6 Gbps をサポートしているかを確認してください。一部のボードでは SATA III ポートと SATA II ポートが混在しています。
  2. 購入する前にケーブル長を測定してください。 SATA ケーブルは内部で 1 メートルを超えてはなりません。マザーボードから遠く離れたドライブ ベイに到達する必要がある場合は、最初に測定し、導体にストレスを与えるきつい曲げではなく、緩やかな曲線を許容するケーブル長を選択します。
  3. コネクタの角度を考慮してください。 マザーボードの SATA ポートがサイド パネルに面している場合 (ATX ボードに一般的)、マザーボードの端にある直角コネクタにより、ケーブルが外側にループするのではなく、ボードに対して平らに保たれます。
  4. NAS、RAID、サーバー環境ではロック ケーブルを使用してください。 午前 3 時にディスクの再構築中に振動によって切断されることは、絶対に避けたいことです。ラッチのロックには追加コストがほとんどかからず、この障害モードが完全に排除されます。
  5. データセンターで使用する場合はジャケットの材質を確認してください。 PVCジャケットは住宅建築に適しています。データセンターや商用機器室では、消防法を満たし、火災時の有毒煙を減らすために LSZH ケーブルが義務付けられることがよくあります。
  6. メーカーを通じてケーブルの品質を確認してください。 信頼できるワイヤおよびケーブル押出機メーカーの高品質ケーブルは、インピーダンスの均一性、挿入損失、反射損失についてテストされています。低価格のケーブルはこれらのテストを省略することが多く、低速では正常に動作することがよくありますが、6 Gbps の信号完全性が限界に達すると、追跡が非常に困難な断続的なエラーが発生する可能性があります。

一般的な SATA ケーブルの問題とその解決方法

SATA 接続の問題のほとんどは、いくつかの再発原因に遡ります。故障が疑われるドライブを交換する前に、次のチェックリストに取り組んでください。

ドライブが BIOS によって検出されない

データ ケーブルの両端を取り付け直します。電源ケーブルが完全にはめ込まれていることを確認してください。マザーボード上の別の SATA ポートを試してください。ポートは個別に故障する可能性があります。正常なケーブルと交換して、ケーブルに欠陥がある可能性を排除します。ドライブが回転することを確認します (HDD モーターの音を聞くか、SSD のケースに軽い振動を感じます)。

断続的な切断または読み取りエラー

これは、SATA コネクタが緩んでいるか破損している場合の典型的な症状です。非ロック式ケーブルを使用している場合は、ロック式ケーブルに交換してください。明るい照明の下でケーブルにねじれ、切断、または潰れた部分がないか検査します。ワイヤとケーブルの押出機で適用されたジャケットは、通常の取り扱い中は導体を保護しますが、ケーブル タイをきつく締め付けすぎると、目に見える外観の痕跡を残さずに内部の絶縁体に亀裂が生じる可能性があります。ドライブで SMART テストを実行して、ケーブルの問題とドライブの障害を区別します。

転送速度が予想よりも遅い

マザーボード BIOS のポート モードを確認します。一部のボードでは、新規インストールのデフォルトが AHCI ではなく IDE 互換モードになっているため、ドライブがフルスピードでネゴシエートできなくなり、NCQ (ネイティブ コマンド キューイング) などの機能が無効になります。 AHCI モードに切り替えます (場合によっては Windows を再インストールするか、Windows 10/11 に切り替える前にレジストリ キーを追加する必要があります)。また、予算ボードのラベルは必ずしも明らかではないため、使用しているポートが SATA II ではなく SATA III であることも確認してください。

設置中にケーブルが損傷した

SATA コネクタは小さいため、横方向の圧力がかかると保持ラッチが折れる可能性があります。コネクタの抜き差しは常に真っ直ぐに行ってください。横に振らないでください。ラッチが破損した場合でも、ケーブルは機能しますが、振動により断線する可能性があります。修正として絶縁テープに頼るのではなく、ケーブルを交換してください。経験豊富なワイヤおよびケーブル押出機のメーカーによって製造された高品質のケーブルは、挿入サイクルを繰り返しても破損しにくい、より厚いラッチ素材を備えたコネクタを使用しています。

SATA ホットプラグ: その概要と動作時期

SATA の最も便利な機能の 1 つは次のとおりです。 ホットプラグ — システムの実行中に、電源を切ったり再起動したりせずにドライブを接続または切断できる機能。実際には、ホット プラグのサポートは 3 つの要素の連携に依存します。ドライブはホット プラグをサポートする必要があり、ホスト コントローラーはホット プラグが有効になっている必要があり (通常は BIOS で設定されている必要があります)、デバイスの到着および削除イベントを認識するようにオペレーティング システムが構成されている必要があります。

Windows では、ホット プラグは AHCI モードが有効になっていると確実に機能し、eSATA 外付けドライブの「ハードウェアの安全な取り外し」ワークフローの基礎となります。 Linux はカーネル 2.6.19 以降 SATA ホットプラグをサポートしています。エンタープライズ システムはこれをさらに進化させたもので、サーバー ストレージ エンクロージャの SAS/SATA バックプレーンはホットスワップ メンテナンス用に特別に設計されており、管理者はダウンタイムなしで営業時間内に障害が発生したドライブを交換できます。ここでもコネクタの設計が重要です。ハイサイクル ホットスワップ コネクタは、標準コネクタよりも厳しい公差で製造され、それに終端されるケーブルは、繰り返しの屈曲に耐えるようコネクタの入口点の周囲に追加の補強を施すワイヤおよびケーブル押出機の生産ラインから供給されます。

PATA ではホットプラグがサポートされていないため、ドライブの接続または切断の前にシステムを完全にオフにする必要がありました。この制限だけでも、2003 年から始まった業界の SATA への急速な移行が正当化されました。

デスクトップ PC 以外の SATA ケーブル アプリケーション

ほとんどの消費者はデスクトップ コンピュータ内で SATA ケーブルに遭遇しますが、このインターフェイスは驚くほど広範囲の産業用および商業用アプリケーションに使用されています。信頼性が高くコスト効率の高いストレージ接続が必要な場合は、SATA が関係する可能性があります。

  • NAS (ネットワーク接続ストレージ) エンクロージャ — 4 ベイ構成から 16 ベイ構成までのコンシューマおよびプロシューマの NAS ボックスは、ほとんどの場合、SATA バックプレーンを介して接続された SATA ハード ドライブを使用します。これらのユニットのケーブル アセンブリは、自動化されたワイヤおよびケーブル押出機ラインで大量に生産されます。
  • DVR および監視システム — セキュリティ カメラは、DVR ユニット内の 3.5 インチ SATA HDD に継続的に録画します。ドライブは、年間テラバイト単位で測定される持続的な書き込みワークロードを処理します。監視クラスの SATA HDD の書き込み速度は 180 TB/年ですが、デスクトップ モデルの書き込み速度は 55 TB/年です。
  • 産業用組み込みシステム — パネル PC、キオスク、マシン コントローラーでは、オペレーティング システムとデータ ストレージに 2.5 インチ SATA SSD が使用されることが多く、回転する HDD では得られない耐振動性を備えています。
  • サーバーファームとデータセンター — ホット層ストレージとして NVMe が主流の高性能データセンターでも、SATA SSD と HDD はコスト効率の高いコールド層容量を提供します。単一の 60 ドライブ JBOD エンクロージャには 240 本の SATA ケーブルが含まれる場合があり、これらはすべて産業用ワイヤおよびケーブル押出機装置で製造されたミッドプレーン バックプレーン アセンブリを通過します。
  • 医用画像ストレージ — 病院で使用される PACS (画像アーカイブおよび通信システム) は、DICOM 画像ファイル (スキャンごとに数百ギガバイトになることがよくあります) を SATA RAID アレイに保存します。 LSZH ジャケット付き SATA ケーブルは、これらの密閉型機器キャビネット内での病院の火災安全規制を満たすように指定されています。

高品質の SATA ケーブルに求められるもの

市場に出回っているすべての SATA ケーブルが同じというわけではありません。いくつかの特定の特性により、何年も使用できるケーブルと、数か月以内に診断の悩みの種になるケーブルが区別されます。

インピーダンス許容差

SATA 仕様では次のことが求められます。 100±10オームの差動インピーダンス 。適切に調整されたワイヤーとケーブル押出機で作られたケーブルは、このウィンドウに確実に当たります。規格外のケーブルは 3 Gbps では正常に動作する可能性がありますが、6 Gbps では、特にケーブル長が 1 メートルに近い場合、ビット エラー レートが高くなります。

コネクタの耐久性

公式の SATA 仕様では、内部コネクタの最低定格が定められています。 1,500回の挿抜サイクル 。プレミアム コネクタはこれを超えます。薄いコネクタ本体と脆弱なラッチは、非常に安価なケーブルによく見られますが、実際に使用される環境では、その定格よりもはるかに手前で故障することがよくあります。

導体ゲージ

AWG 28 は SATA データ ケーブルの標準です。 12V レールを回転する HDD モーターに運ぶ SATA 電源ケーブルには、AWG 18 以上が推奨されます。サイズが小さい電源導体は高温になり、負荷がかかると電圧降下が増加し、特にスピンアップ時の大電流突入時にドライブの早期故障を引き起こす可能性があります。

ジャケットの素材と柔軟性

PVC ジャケットは、約 -10 °C から 70 °C まで柔軟性を保ち、ほとんどの PC 環境に適しています。ケーブルが高ワット数の GPU クーラーの近く、またはオーバークロックされた CPU ヒートシンクの上に配線される場合は、より高い温度に耐えるシリコン ジャケットまたは TPE ケーブルを探してください。ワイヤーおよびケーブル押出機からのフラット ケーブルは硬い傾向がありますが、きれいに配線するのが簡単です。丸いケーブルは狭いスペースでもよりよく曲がります。
