SATA ケーブルは何をするのですか?機能、種類、ヒント

SATA ケーブルは何をするのですか?直接的な答え

SATA (シリアル ATA) ケーブルは、主要な目的の 1 つを果たします。それは、ハードディスク ドライブ (HDD)、ソリッド ステート ドライブ (SSD)、または光学式ドライブなどのストレージ デバイスとコンピューターのマザーボードの間に高速通信チャネルを作成することです。このケーブルがないと、システムはこれらのストレージ デバイスの読み取りまたは書き込みを行うことができません。つまり、オペレーティング システムもファイルも存在せず、実質的にコンピュータが機能しなくなります。

実際には、ストレージ設定では 2 種類の SATA ケーブルが連携して動作します。 SATAデータケーブル 、ドライブとマザーボード間でデータ信号を送信します。 SATA電源ケーブル 、電源ユニット (PSU) からドライブ自体に電力を供給します。どちらも不可欠です。2 つのうちの 1 つだけが接続されているドライブは機能しません。

絶縁体の厚さから導体の純度に至るまで、これらのケーブルの物理的な構造は、その背後にある製造プロセスに大きく依存します。最新の SATA ケーブルは、銅導体上に絶縁体を均一に塗布する精密ワイヤおよびケーブル押出機を使用して製造されており、ケーブル全長にわたる信号の整合性が確保されています。この製造上の詳細は簡単ではありません。転送速度、耐熱性、長期耐久性に直接影響します。

SATA ケーブルがデータを転送する仕組み: 技術的なメカニズム

SATA はシリアル伝送方式を使用します。これは、データ ビットが並列ではなく連続ストリームで一度に 1 つずつ送信されることを意味します。これは、複数のビットを同時に送信するものの、幅広のリボン ケーブルが必要で、高速でのクロストーク干渉に悩まされていた古い PATA (パラレル ATA) 規格からの大幅な逸脱でした。

SATA データ ケーブルには次のものが含まれています。 7 つのピンと 3 つの導体 : データを送受信するための 2 対の差動信号線と、電磁干渉を軽減する 3 本のグランド線。差動信号とは、ケーブルが同じ信号を 2 回 (1 回は正常に、もう 1 回は反転して) 送信し、受信デバイスが 2 つを比較してノイズを除去することを意味します。このアプローチにより、SATA ケーブルは、古い規格を悩ませていた干渉の問題を引き起こすことなく、高周波数で確実に動作することができます。

SATA世代の速度比較

SATA III、で動作します。 6 Gb/秒、実効スループット上限は約 600 MB/秒 は、事実上すべての消費者向けデスクトップおよびラップトップのビルドで使用されている現在の標準です。物理ケーブル自体は 3 世代すべてにわたって下位互換性があり、SATA III ケーブルは SATA I ドライブに接続できますが、速度は遅いデバイスの最大値に制限されます。

SATA 電源ケーブル: その機能とそれが重要な理由

SATA 電源コネクタは、接続されたドライブに 3 つの異なる電圧レベルを供給する 15 ピン プラグです。 3.3V、5V、12V 。各電圧は、ドライブの内部コンポーネント内で異なる機能を果たします。 12V ラインは主にハードディスク ドライブのモーターに電力を供給し、プラッターを 5,400 または 7,200 RPM で回転させます。 5V ラインはドライブのロジックボードと読み取り/書き込み電子機器に電力を供給します。 SATA 標準リビジョンで導入された 3.3V ラインは、一部の最新の SSD で低電力コントローラ回路に使用されています。

15 ピン SATA 電源コネクタは、PATA システムで使用されていた古い 4 ピン Molex コネクタを置き換えました。はるかにスリムなプロファイル、ケース内の配線が容易で、単一のコネクタを介して 3 つの電圧レベルすべてを同時に伝送できる機能を備えています。一般的な 2.5 インチのラップトップ スタイルの SSD は 5V ラインからのみ電力を供給し、消費電力はわずかです。 負荷時 1 ～ 3 ワット 一方、7,200 RPM で回転する 3.5 インチのデスクトップ ハード ドライブは、最大で 8～10ワット シーク操作中は、主に 12V レールを介して行われます。

SATA 電源ケーブル内の配線の品質、特に銅導体のゲージと絶縁の一貫性は、負荷時の電圧の安定性に影響します。ここで、ワイヤやケーブルの押出機の製造で使用される製造プロセスが現実のパフォーマンスに直接関係します。

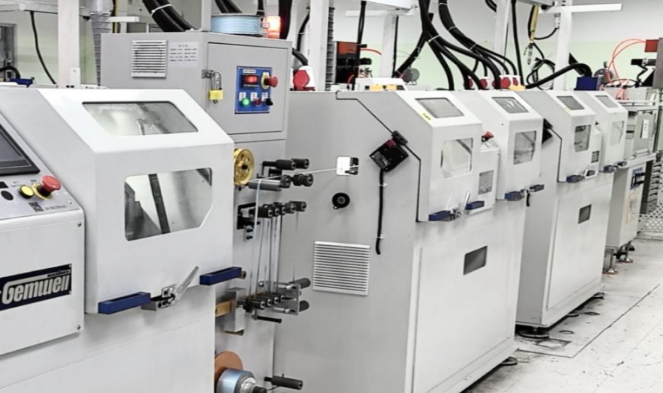

どのように ワイヤーおよびケーブル押出機 テクノロジーが SATA ケーブルの品質を形作る

すべての SATA ケーブルは、押出ラインでその寿命が始まります。ワイヤおよびケーブル押出機は、溶融した熱可塑性材料 (最も一般的には PVC (ポリ塩化ビニル)、LLDPE (直鎖低密度ポリエチレン)、または FEP (フッ素化エチレンプロピレン)) を銅導体の周囲のダイに押し込み、一貫してコーティングされたワイヤを作成する機械です。これは二次的な詳細ではありません。押し出し成形の品質によって、絶縁体の厚さの均一性、誘電特性、温度耐性、および長年の使用に対するケーブルの耐久性が決まります。

特に SATA ケーブルの製造では、ワイヤおよびケーブル押出機が非常に細い導体に非常に高い精度で絶縁体を塗布する必要があります。 SATA データ ケーブルは通常、 28 AWG 導体 信号線用と 26 AWG 導体 アース線用。これらのゲージでは、絶縁厚のわずかな偏差（仕様から 0.02 mm ずれているなど）でも、ケーブルのインピーダンス特性が変化し、SATA III が要求する 6 Gb/s 周波数での信号の完全性に影響を与える可能性があります。

押出成形の品質が完成したケーブルに与える影響

• インピーダンス制御: SATA ケーブルは、100 オーム (±10%) の差動インピーダンスを維持するように指定されています。押し出しの不一致によりインピーダンスが変動し、信号の反射やデータ エラーが発生します。
• 誘電率: 選択された絶縁材料と、それがワイヤおよびケーブル押出機によってどの程度均一に適用されるかによって、信号がケーブル内を伝播する速度が決まり、ナノ秒レベルの遅延に直接影響します。
• 温度耐性: 適切な厚さに押し出された PVC 断熱材は、通常、-20°C ～ 80°C の温度に対応できます。校正が不十分な押出機によって生じる薄いスポットは、負荷がかかったドライブや暖かいケース内部からの持続的な熱により絶縁破壊を引き起こします。
• フレックスライフ: どのように many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• 導体密着性： 適切な押出温度と圧力により、時間の経過とともに湿気が侵入する可能性のある空隙がなく、絶縁体が導体ジャケットにきれいに接着されます。

ハイエンド ケーブル メーカーは、リアルタイム スパーク テストと直径測定システムを備えたワイヤおよびケーブル押出機ラインを運用し、押出されたワイヤの欠陥を 1 メートルごとにチェックします。評判の良いブランドの消費者向け SATA ケーブルは通常、これらの品質管理を通過しています。不明なサプライヤーの超安価なケーブル（オンラインで大量に販売されることが多い）では、これらの手順が省略されていることが多く、その結果、ケーブルは最初は正常に動作しても、12 ～ 18 か月以内に断続的なエラーが発生します。

平型 SATA ケーブルと丸型 SATA ケーブル: 構造の違いとそれが重要となる場合

SATA データ ケーブルには、フラット (リボン スタイル) と丸型の 2 つの主な物理形式があります。どちらも同じ 7 ピン信号配置を備えていますが、内部構造と実際の動作は大きく異なります。

フラットSATAケーブル これは、ほとんどのマザーボードに付属するデフォルトのスタイルです。導体は並べて配置され、平らな熱可塑性シースに包まれます。通常、フラット ケーブル ワイヤとケーブル押出機、または積層プロセスによって製造されます。これらは製造コストが低く、表面にきちんと配置され、PC ケースの内側の端に沿って配線するのが簡単です。ただし、曲げ半径には限界があり、無理に曲げると導体がねじれ、応力点で信号の劣化や絶縁体の物理的損傷が発生する可能性があります。

丸型または編組 SATA ケーブル 個別に絶縁された導体が、円形の外側ジャケット内で撚り合わされたり、束ねられたりしています。この構造により、柔軟性が向上し、狭いケーブル管理チャネルを介した配線が容易になり、信号導体のツイストペア配置により EMI シールドがわずかに向上します。各導体を組み立てる前にワイヤとケーブルの押出機を個別に通過させる必要があるため、製造コストが高くなります。

ライトアングルコネクタとストレートコネクタ

SATA ケーブルには、平型ケーブルと丸型ケーブルのほかに、一方または両端にストレートまたは直角 (90 度) コネクタが付いています。直角コネクタは、ドライブがケースのサイド パネルの近くに取り付けられている場合に特に役立ちます。直線コネクタでは外側に突き出て、空気の流れを妨げたり、パネルが閉まらなくなる可能性があります。直角コネクタでは、曲げ点に機械的応力がわずかに集中するため、これらの構成ではケーブルの品質、特にコネクタ入口のオーバーモールドの堅牢性がより重要になります。

SATA ケーブルの故障を示す一般的な兆候

SATA ケーブルは実際に故障しますが、その頻度はほとんどの人が予想するよりも高いです。ケーブルの故障の症状はドライブの故障の症状とよく似ているため、トラブルシューティング中にケーブルが見落とされることがよくあります。何を探すべきかを知っておくと時間を節約し、不必要なドライブの交換を防ぐことができます。

• 断続的なドライブの検出: BIOS またはオペレーティング システムはドライブを認識する場合もありますが、認識しない場合もあります。これは、SATA データ ケーブル コネクタが緩んでいるか損傷しており、ピンとの接触が安定していない場合の典型的な症状です。
• 頻繁な読み取り/書き込みエラー: アプリケーションがファイルにアクセスするときにエラーを報告するか、OS がイベント ビューアにディスク エラーを記録します。 SMART 診断でドライブ自体が正常であることが示された場合、次に論理的に疑わしいのはケーブルです。
• パフォーマンスが突然低下する場合: 通常 500 MB/s で読み取りを行う SATA III SSD が、突然 150 MB/s でテストされます。この速度は SATA I 帯域幅と一致します。これは、劣化したケーブル上の信号エラーにより、リンクが最小公倍数までネゴシエートしていることを示しています。
• ドライブがカチカチ音を立てる、または回転しない: これらは通常、ドライブの機械的な問題を示していますが、電源ケーブルの問題により、ドライブがモーターを回転させるのに十分な電圧を受け取れず、同様の症状が発生する可能性があります。
• ケースの移動後の起動エラー: PC を移動すると、ケーブルが曲がったりずれたりします。ぎりぎりに機能していたケーブルでも、一度移動すると完全に接続が失われる可能性があります。

これらすべての場合の解決策は、多くの場合、 3 ～ 8 ドルの交換ケーブル しかし、人々は完全に良好なドライブの診断を実行するのに何時間も費やすことがよくあります。ドライブの磨耗の事前症状がなく、ストレージの問題が突然発生した場合は、必ず最初にケーブルを交換してください。

さまざまなデバイスアプリケーションでの SATA ケーブル

デスクトップ PC は SATA ケーブルの最も一般的なコンテキストですが、インターフェイスは幅広いハードウェアに使用され、ケーブル要件はアプリケーションに応じて変化します。

デスクトップコンピュータ

デスクトップ タワーの標準的な 3.5 インチ ハード ドライブと 2.5 インチ SSD は、フルサイズの SATA データ コネクタと電源コネクタを使用します。 ATX フォームファクターのマザーボードは通常、次の機能を備えています。 4 ～ 8 SATA ポート 、複数のドライブを許可します。ハイエンド HEDT (ハイエンド デスクトップ) ボードは、NAS サーバーやビデオ編集ワークステーションなどのストレージ集中型のビルドに最大 12 個の SATA ポートを提供できます。

ラップトップコンピュータ

ラップトップは同じ SATA インターフェイスを備えた 2.5 インチ ドライブを使用しますが、ケーブルは通常非常に短く、ドライブ ベイ アセンブリに統合された直接接続リボンである場合もあります。ラップトップ用のアフターマーケット SATA ケーブルは、長さと柔軟性の仕様を正確に合わせて作成する必要があります。ここでは、通常の使用中にシャーシが曲がるたびにケーブルが応力に耐えるため、ワイヤとケーブル押出機の材料の選択によって部分的に決定されるケーブル ジャケットの屈曲特性が重要になります。

サーバーとNASデバイス

サーバー環境では、ドライブが 24 時間年中無休で継続的にアクセスされるため、SATA ケーブルはより高い耐久性基準を満たす必要があります。サーバーグレードのケーブルは、偶発的な切断を防ぐために、より重い絶縁材とロックコネクタを使用しています。一部のエンタープライズ セットアップでは、外部ストレージ エンクロージャの接続に eSATA (外部 SATA) を使用します。これは、物理コネクタは異なるものの同じ信号プロトコルを使用するバリアントで、外部 EMI からシールドされ、最長 100 時間の長時間稼働に耐えるケーブルが使用されます。 2メートル 内部 SATA ケーブルの一般的な 1 メートル制限と比較します。

光学ドライブと専用ハードウェア

DVD および Blu-ray ドライブも、一部のテープ ドライブや特定の産業用組み込みシステムと同様に、標準の SATA 接続を使用します。ケーブルは、データ パスの確立と電力の供給という、これらすべてにおいて同じ機能を実行します。産業用アプリケーションでは、より広い温度定格のケーブルが必要になる場合があります。これは、メーカーがワイヤおよびケーブル押出機ラインでさまざまな絶縁コンパウンドを使用する必要があることを意味します。標準の PVC ではなく、架橋ポリエチレン (XLPE) などの材料で、90°C 以上での連続動作が定格されています。

SATA と他のストレージ インターフェイス: 全体像の中でケーブルが適している場所

SATA ケーブルの機能を理解することは、特に NVMe および M.2 ドライブが主流になっている中で、他のストレージ接続テクノロジと比較して SATA ケーブルがどのような位置にあるかを理解することも意味します。

NVMe M.2 ドライブはマザーボードのスロットに直接接続でき、別個のケーブルはまったく必要ありません。データ信号と電力の両方を M.2 コネクタ自体を通じて受け取ります。これにより、ケーブル管理されたビルドでより高速かつ整然としたものになります。ただし、SATA ケーブルは依然として広く関連しています。 ハードディスク ドライブは依然として大容量、テラバイトあたりのコストのストレージの主流を占めています — 現在、20TB HDD の価格は 20TB NVMe SSD の数分の一です — そしてすべての HDD は SATA インターフェイスを使用します。 SATA SSD は、M.2 スロットのない古いシステムにおける手頃なアップグレード オプションとしても依然として人気があります。

適切な SATA ケーブルの選択: 何を探すべきか

すべての SATA ケーブルが同じように作られているわけではありません。ケーブル自体は、接続するドライブに比べて安価であること、およびケーブル障害によるデータ損失のコストを考慮すると、慎重に選択する価値があります。評価すべき点は次のとおりです。

導体の材質とゲージ

無酸素銅 (OFC) 導体を指定したケーブルを探してください。 OFC ワイヤーは標準の銅よりも不純物が少ないため、単位長さあたりの抵抗が低くなり、信号伝送が向上します。導体は指定された AWG ゲージになるようにダイを通して引き抜かれ、その後ワイヤおよびケーブル押出機を通過して絶縁コーティングが施されます。導体の種類が指定されていないケーブルは、多くの場合、銅クラッド アルミニウム (CCA) で作られています。CCA は、銅の約 60% の導電率を持ち、曲げ応力下ではより脆くなります。

コネクタタブのロック

標準の SATA コネクタにはロック機構がありません。所定の位置に留まるためには摩擦のみに依存します。強力なファンの近く、車両内、またはモバイル アプリケーションなど、振動のあるシステムでは、これは大きなリスクです。ケーブル付き ロッキングラッチまたは保持クリップ コネクタ本体のコネクタが機械的に接続を固定し、偶発的な脱落を防ぎます。多くのプレミアム ケーブルには、少額の追加料金でこの機能が含まれています。

ケーブル長

SATA 仕様では、最大ケーブル長が許可されています。 1メートル（約39インチ） 内部ケーブル用。ほとんどの既製システムでは 45 ～ 50 cm の範囲のケーブルが使用されており、標準的なタワー構成には十分です。より長いケーブルも利用できますが、抵抗が大きくなり、信号が劣化する可能性があるため、過度の長さは避けてください。張力や急な曲がりがなく、マザーボードのポートからドライブまで快適に届く最短のケーブルを使用してください。

ジャケット素材

ケーブルの外側ジャケットは、多層ケーブル構造の最終押出層としてワイヤおよびケーブル押出機によって適用され、柔軟性、温度耐性、および耐薬品性を決定します。標準ケーブルには柔軟性があり、安価な PVC が使用されています。高温環境 (高密度のラックマウントサーバーや産業用エンクロージャなど) の場合は、LLDPE または FEP ジャケットを備えたケーブルを探してください。これにより、耐熱性が向上し、ガス放出 (密閉されたエンクロージャ内で時間の経過とともに敏感な電子機器を汚染する可能性がある化学ガスの放出) が低減されます。

ブランドと認証

Sabrent、StarTech、Rosewill、Monoprice などの確立されたブランドのケーブルは、押出時のインライン直径測定や組み立て後の 100% 導通テストなど、一貫した品質管理が行われた製造ラインを使用しています。ブランド識別のない汎用ケーブルの場合は、これらの手順を省略してください。 UL リスト (北米市場向け) および CE マーキング (欧州市場向け) は、ケーブルが最低限の電気安全性および構造基準を満たしていることを示します。

どのように to Properly Connect and Route SATA Cables

正しい設置はケーブルの品質と同じくらい重要です。高品質のケーブルを不用意に取り付けても、パフォーマンスは安価なケーブルと変わりません。

1. マザーボードの SATA ポートを特定します。 これらは通常、ATX システムのボードの右端に沿って配置されており、SATA0 ～ SATA5 などのラベルが付いています。最初に小さい番号のポートを使用します。これらは多くの場合、最高のパフォーマンスとブート優先順位のサポートを提供するプライマリ SATA コントローラーに接続されます。
2. データケーブルを接続します。 SATA データ コネクタには L 字型のノッチが付いているため、一方向でのみ挿入できます。完全に固定されるまで、ドライブのデータ ポートにしっかりと押し込みます。ロッキング ケーブルを使用する場合は、ラッチを掛けます。
3. 電源ケーブルを接続します。 15 ピン SATA 電源コネクタもキー付きで、一方向にのみ挿入できます。接触面積が大きいため、データ コネクタよりも多くの挿入力が必要です。コネクタを揺するのではなく、安定した均一な圧力を加えます。コネクタ ハウジングが曲がったり亀裂が入ったりする可能性があります。
4. ケーブルは急激に曲げずに配線してください。 ケーブル上のすべての点で少なくとも 25 mm (約 1 インチ) の曲げ半径を維持してください。フラット ケーブルは特にねじれに対して脆弱です。直角コネクタが利用可能な場合は、ドライブ端の近くでそれを使用して、ほとんどの障害が発生するコネクタの入口点の曲がりを解消します。
5. ケーブルの余長を確保してください。 ケーブルタイまたはベルクロストラップを使用して、余分なケーブルをファンやエアフローパスから離して束ねます。固定されていない SATA ケーブルはファン ブレードに引き込まれ、ケーブルの損傷とファンの故障の両方を引き起こす可能性があります。
6. 起動後に BIOS で確認します。 インストール後、システム BIOS/UEFI に入り、ストレージ デバイスのリストにドライブが表示されることを確認します。そうでない場合は、ドライブまたはマザーボードに問題があると考える前に、両方のケーブル接続を確認してください。

すべての SATA ケーブルの背後にある製造チェーン

SATA ケーブルの機能と品質がなぜ重要なのかを完全に理解するには、それを作成する生産プロセスを追跡することが役立ちます。 1 本の SATA ケーブルが PC ビルダーの手に届くまでに、複数の製造段階を通過します。

まず銅棒を伸線機で目的の AWG ゲージまで引き抜きます。引き抜かれたワイヤは次にワイヤおよびケーブル押出機を通過し、そこで熱可塑性絶縁体が適用されます。ケーブル製造で最も一般的なタイプの単軸押出機では、絶縁コンパウンドが加熱されたバレルにペレットの形で供給され、溶かされてクロスヘッド ダイに押し込まれ、移動中にワイヤーをコーティングします。 28 AWG などの細線ワイヤのライン速度は通常、 毎分100～600メートル 、押出機の温度プロファイルとスクリュー速度を慎重に制御して、一貫した断熱材の厚さを維持します。

押し出し成形後、絶縁導体は組み立てられます。フラット ケーブル構造の場合は平らに置くか、円形ケーブル構造の場合はペアで撚り合わせます。ツイストペア構成は、特定のツイスト レート (単位長さあたりの巻き数) に従い、差動インピーダンスを制御します。次に、組み立てられた導体を第 2 のワイヤおよびケーブル押出機に通して、外側ジャケット全体を適用します。

コネクタの終端処理は次のように行われます。ケーブルの端が適切な長さに切断され、皮を剥がされ、プラスチックの SATA コネクタ ハウジングで圧着またはオーバーモールドされます。次に、時間領域反射率測定 (TDR) 装置を使用して、アセンブリ全体の導通、短絡、および場合によっては高周波インピーダンス特性がテストされます。

ワイヤおよびケーブル押出機のラインから完成したケーブルに至るこのプロセス全体は、主に中国、台湾、さらにはベトナムやインドの施設で行われています。通常、2 ドルのケーブルと 7 ドルのケーブルの違いは、品質管理のどの段階が実行されるか、および生産中にワイヤとケーブルの押出機プロセスがどの程度厳密に監視されるかにあります。
