5 つの主流の高速差動銅線ケーブル (Twinax) 構造の詳細な概要

AI サーバーの Twinax ケーブルの場合、絶縁の実効 Dk (空気 ≈ 1、FEP ≈ 2.1) を下げることが、高周波損失、スキュー、インピーダンスの不安定性を軽減する鍵となります。これを達成するために、5 つの低コスト製造アプローチが開発されました。

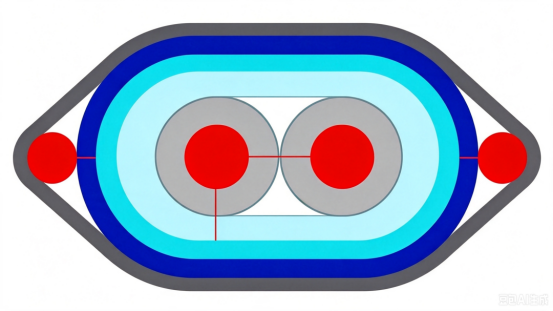

EPTFE テーピング施工ソリューション

階層構造
赤 ：信号導体（銀メッキ銅/銅合金）
グレー ：内面無発泡（固体）FEP一次絶縁
ライトブルー ：本体EPTFEラップ絶縁体
ダークブルー ：外部保護テープ/シールド層（銅箔、アルミ箔、その他構造部品）
側面の小さな赤い丸 ：アース・ドレン線構造

1.プロセス原理
EPTFE テープは、張力と重なりを制御して導体に巻き付けられます。微細孔構造内に閉じ込められた空気により、有効 Dk が ≈1.4 ～ 1.6 と低くなります。」

2.主な利点
この構造は、超低誘電損失、非常に低い挿入損失、高温耐性、および空気に近い実効 Dk を実現します。

3.アプリケーション
448G/800G 超高速 Twinax、長距離高速リンク、IL クリティカルなハイエンド コンピューティング インターコネクト。

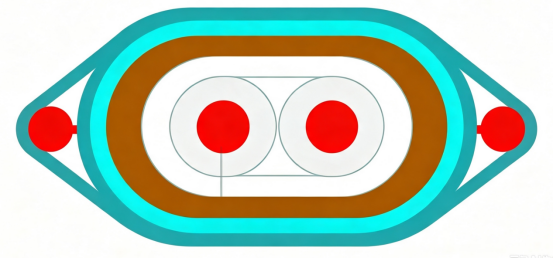

二層FEP押出ソリューション

構造のレイヤリング (内側から外側へ)
銀メッキ銅または銅合金の 2 本の信号導体。
内層 : ソリッド FEP 一次絶縁、単芯押し出し成形。
外層 : 両方の導体上に共押出された共通の FEP オーバージャケット。
アセンブリの両側にあるアース線。

1.プロセス原理
2 段階の押出成形: 固体 FEP は、最初に各導体上に個別に押出成形され、次に 2 つの絶縁されたコアが並べて配置され、外側の FEP 層でオーバー押出成形され、二層の固体フッ素樹脂絶縁体が形成されます。
2.メリット
安定した寸法、優れた耐薬品性と機械的強度、高歩留まりの成熟したプロセス。
3. アプリケーションシナリオ
最大 224G 中/短距離高速ケーブル。産業用高温高速相互接続。中コストの汎用高速差動リンク。

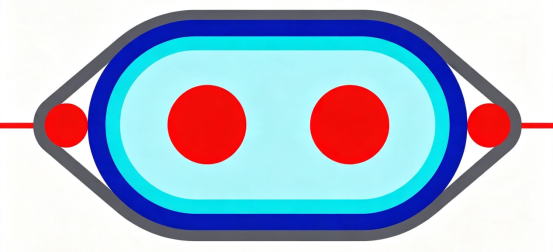

ツイン導体共押出（モノリシック）

構造のレイヤリング (内側から外側へ):
2本の並列信号導体
両方の導体上にモノリシック固体 FEP/PFA 誘電体をシングルパスで押し出し、外側に薄い保護テープを貼り付けます。
両側に配置されたアース線

1.プロセス原理
特別に設計された楕円形ツインコアダイにより、シングルパス押出が可能になり、両方の導体を共通の誘電体に埋め込み、押出中に中心ピッチをロックします。

2.メリット
導体間隔が狭いため、ペア内スキューが非常に低くなります。 2 段階の FEP 押出よりもプロセスステップが少なく、コストが低くなります。優れたインピーダンス均一性。

3.応用シナリオ
短距離の高速ケーブル、PCB 相互接続、バックプレーン リンク、および低ペア内スキュー リンク。

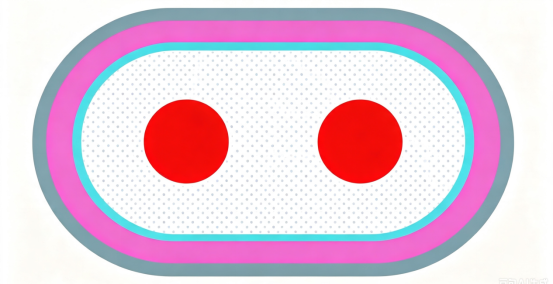

物理発泡FEP

構造のレイヤリング (内側から外側へ):
ツイン信号導体
マイクロセルラーFEP絶縁。
ソリッドFEP外皮。

1.プロセス原理
押出成形中に、溶融したFEPに高圧窒素が注入され、独立気泡のミクロボイドが生成され、空気で誘電体を希釈し、全体のDkを下げます。

2.メリット
固体FEPよりもDkと減衰が低い。制御されたインピーダンス。

3.アプリケーション
中長距離用の 224G ～ 448G データセンター高速ケーブル
相互接続します。

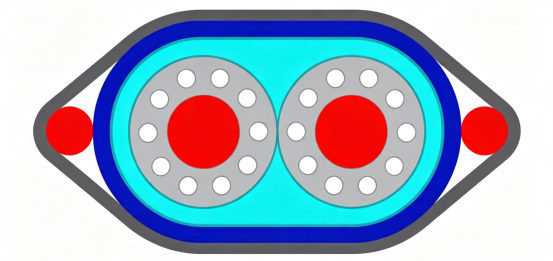

レンコン穴構造

構造のレイヤリング (内側から外側へ)

2本の信号導体
導体の周りの円周方向の縦方向の空洞チャネル (レンコンの穴のような、ケーブルの長さに沿った連続した空洞)。
外側の固体FEP絶縁
サイドポジショニングサポートワイヤー

1.プロセス原理
蓮の根型は、発泡 FEP の独立気泡空隙とは異なり、低 Dk のために連続的な空気チャネル (相互接続) を作成し、性能を向上させます。

2.メリット
同じ損失の物理フォームと比較して、曲げインピーダンスの変化が少ない。低コスト。優れたHF SI;高圧発泡装置はありません。

3.アプリケーション
PCIe 6.0、448G 次世代高速銅線ケーブル - コンピューティング サーバー向けの新しいソリューション。

真の高速ケーブル製造能力で生産ラインを強化します。
カスタマイズされた機器ソリューションをリクエストするには、下のリンクをクリックしてください。 ↓

https://www.gemwellcmc.com/product/spitting-power-type-wire-taping-machine/tape-power-type-Parallel-pair-signal-wire-wrapping-machine-power-tape-wrapping-machine.html

二軸高速銅線ケーブル
サーボ駆動定張力テーピングライン キャプスタンタイプ
安定した張力を備えたサーボ制御のテープラッピングマシンは、ホイルと PTFE テープをサポートして均一なシールドとインピーダンスを実現します
安定性。

https://www.gemwellcmc.com/product/high-temperature-cable-insulation-extruder/fep-pfa-high-temperature-core-wire-cable-insulation-extruder.html

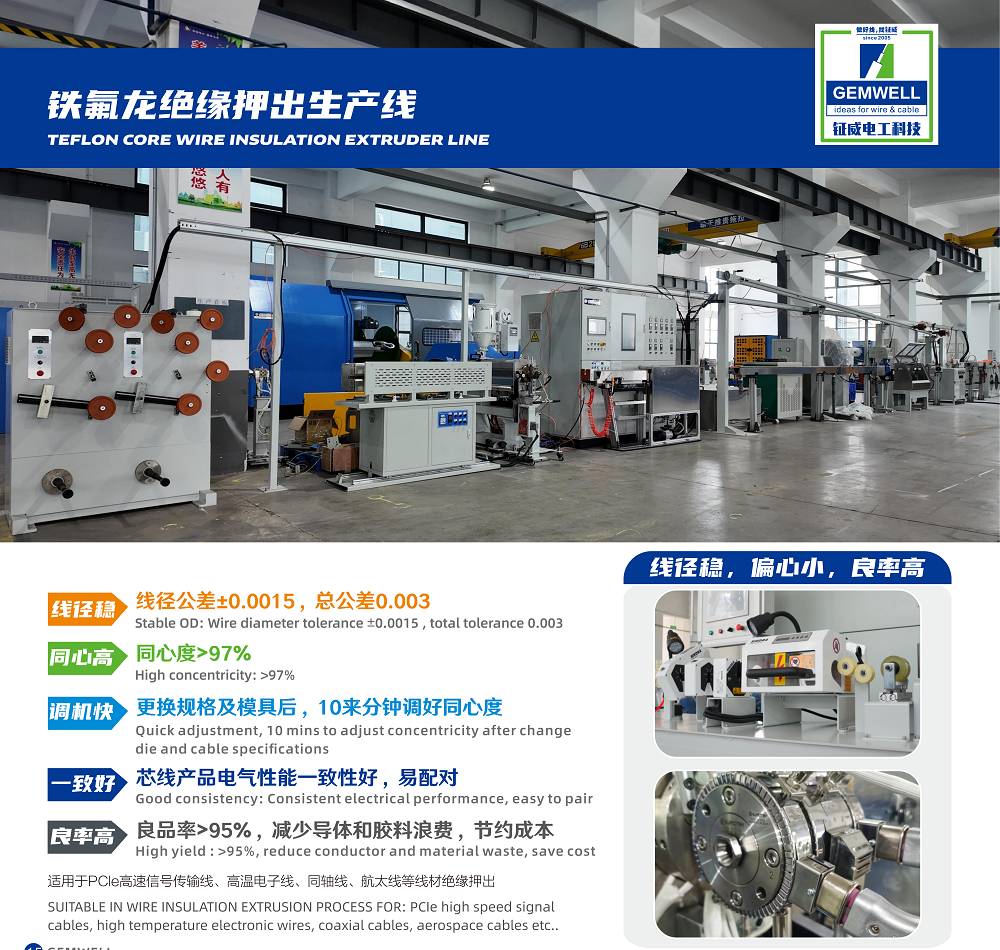

テフロン芯線絶縁押出機ライン
精密押出成形された FEP/PFA 絶縁により Dk と高周波損失が低減され、信号の完全性が保証されます。

https://www.gemwellcmc.com/product/cage-twisting-machine/ai-high-speed-cable-active-payoff-type-planetary-storming-line.html

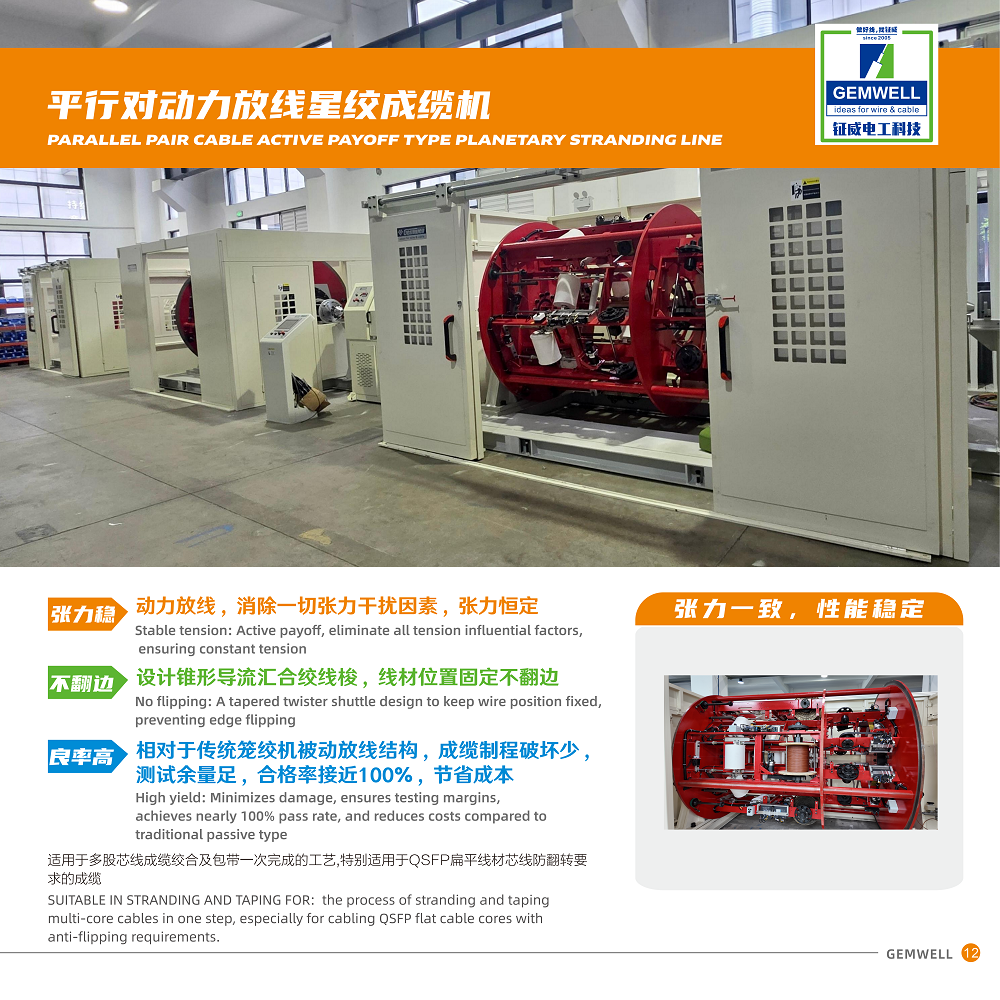

AI高速ケーブルパラレルペアケーブルアクティブペイオフタイプ遊星撚り線
