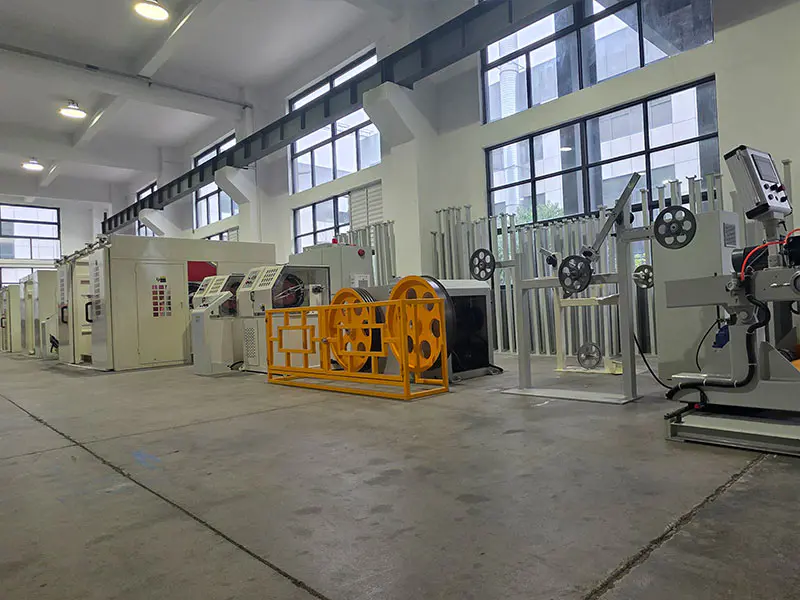

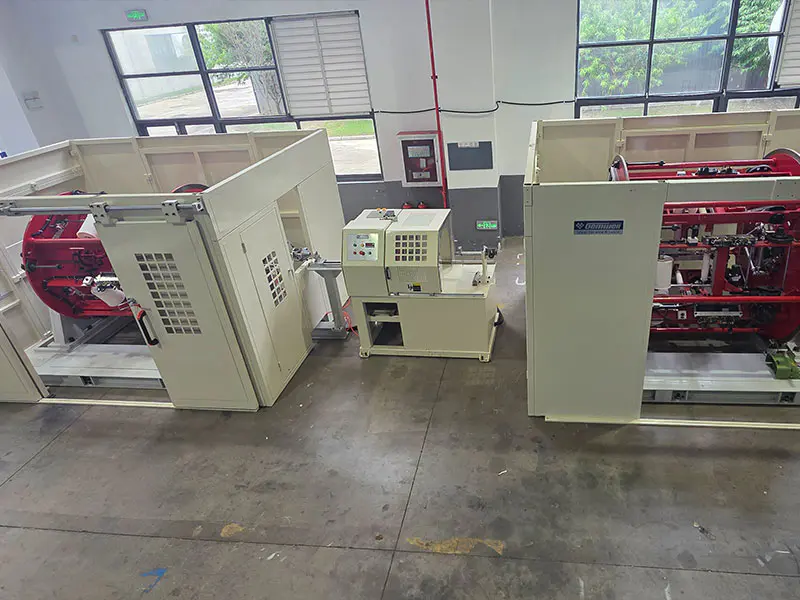

Ai高速ケーブル アクティブペイオフ型遊星撚り線

コンポーネント

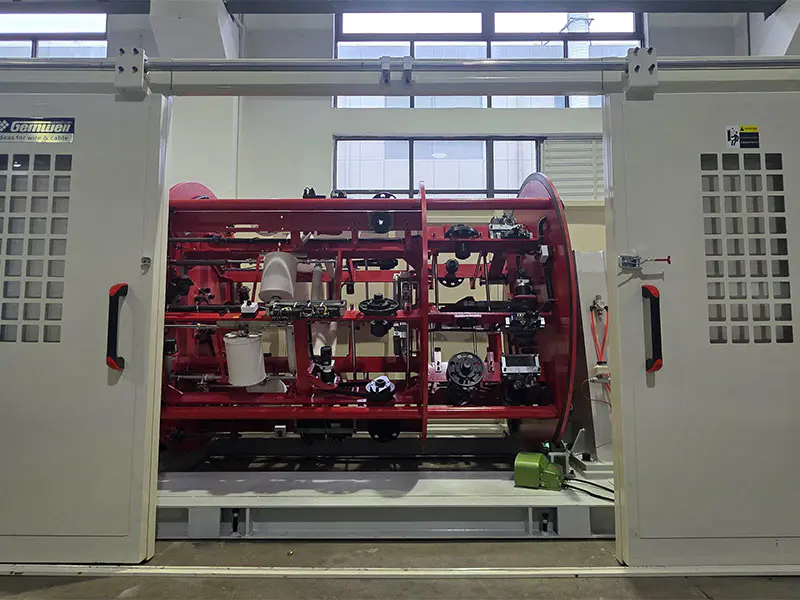

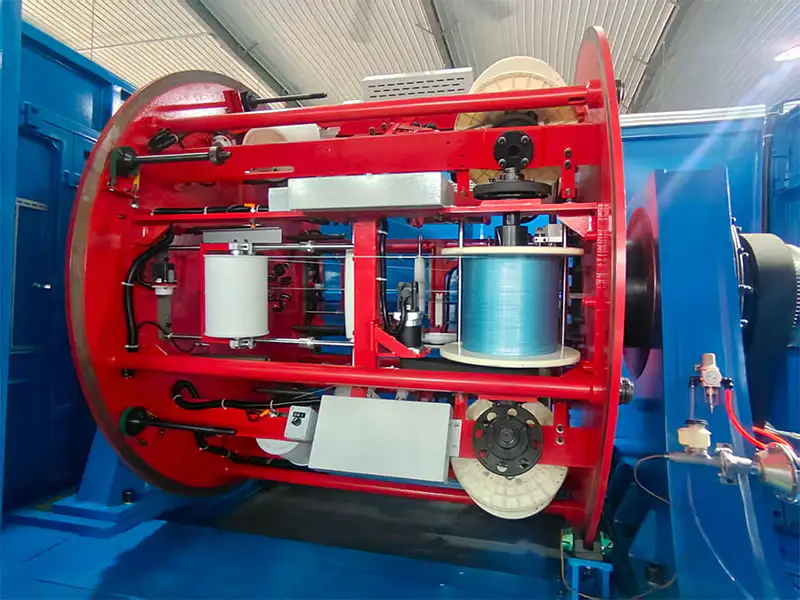

● 4頭の惑星の見返り
● セントラルテーピングマシン
● 6頭身惑星の見返り
● セントラルテーピングマシン
● 8頭身の惑星の見返り
● セントラルテーピングマシン
● 双輪キャプスタン
● スプールトラバース式シャフトレス巻取り
● CNC電気キャビネット

製品の特徴:

AI コンピューティング クラスターおよびデータ センター内の 112G/224G PAM4 の高速相互接続におけるシグナル インテグリティに対する厳しい要件を考慮すると、DAC 高速ケーブル (QSFP-DD/OSFP など) は現在、インピーダンスの変動、リターン ロス、密なケーブル配線レイアウトによって引き起こされる機械的疲労などの重大な製造上の課題に直面しています。
AI高速ケーブルアクティブペイオフ型遊星撚線ラインは、前述の高周波伝送の課題を解決するために開発された量産専用装置です。その中心的な利点は、次の 3 つの側面に具体化されています。

● 電気的性能の一貫性を確保するための動的張力制御:

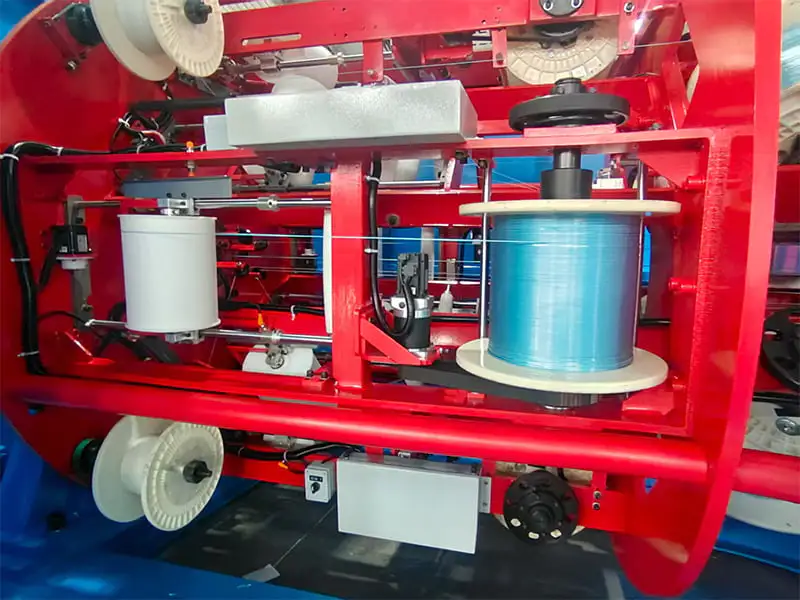

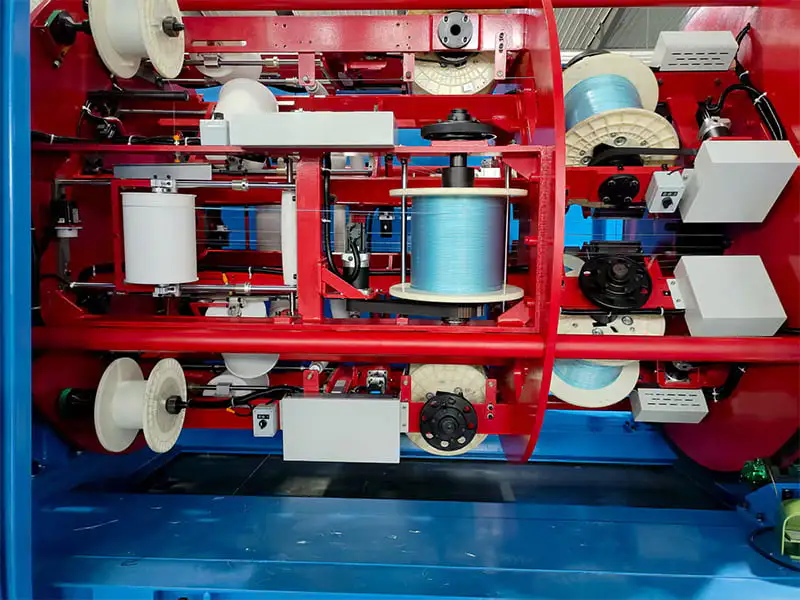

このシステムは、高精度のサーボ動力によるペイオフを採用し、高速ケーブル配線中の複数の平行ケーブルに対する動的な一定張力のペイオフを実現します。張力の変動を最小限に抑えることで、絶縁層の微細な引張変形を効果的に防止し、完成したケーブルの特性インピーダンスと遅延スキューが高周波伝送規格に厳密に準拠することを保証します。
● フラットケーブルの反転防止の問題点を排除するための特殊なコーンロケーターストランド:

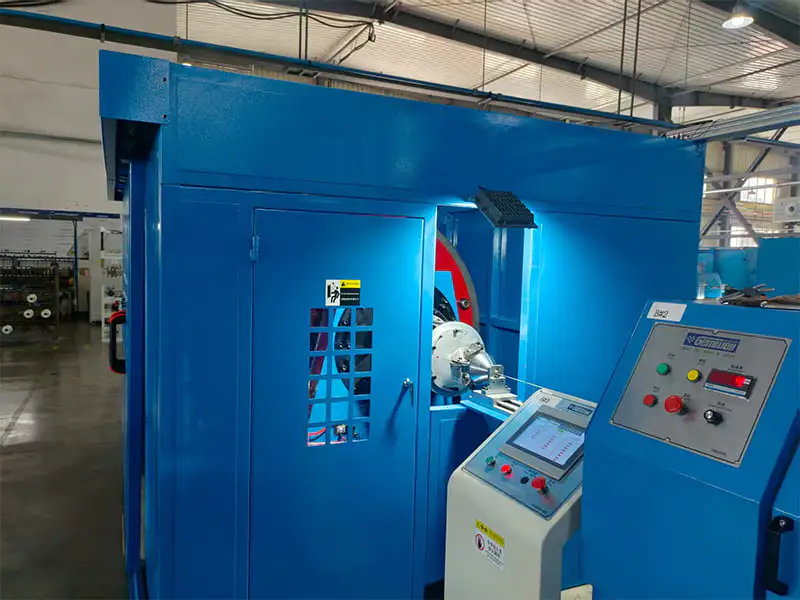

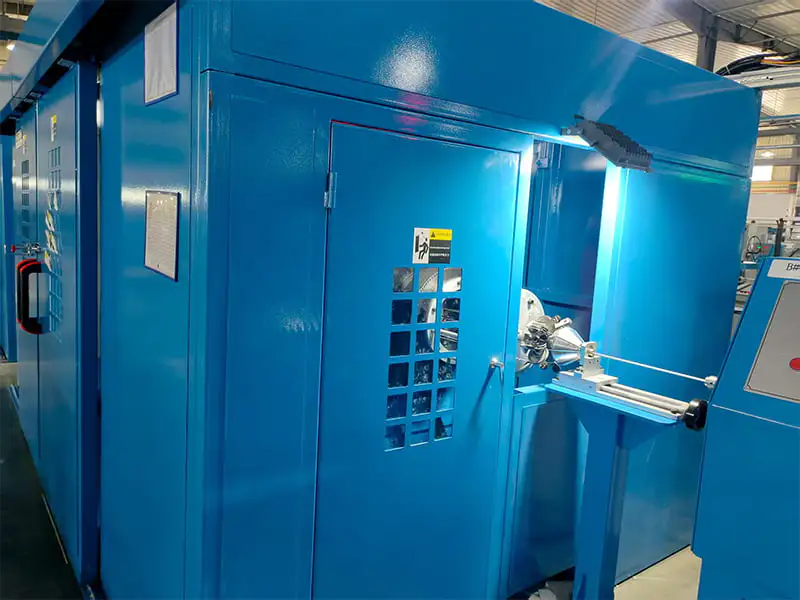

フラットケーブル(Twinax)の撚り時のねじれや位置ズレ(反転防止)が起こりやすい物理的特性に対応し、専用設計のコーンツイスターシャトルを搭載しています。この撚り合わせにより、撚り点の前でケーブルが徐々にガイドされ、反転が防止され、ケーブルに沿って均一かつ平行に応力が確実に加えられます。その結果、エッジの変形によって生じる物理的な応力集中を効果的に排除します。

● ケーブル配線時の構造内部応力の除去:
これにより、完成したケーブルは、データセンターに特有の窮屈で高密度の曲げ配線環境における曲げや疲労破壊に対する耐性が強化され、長期運用における物理的な構造寿命が大幅に延長されます。

技術仕様
