ケージツイストマシン この装置は、ケーブル工場で 1 つの仕事を行います。回転するボビンから単線を取り出し、それらを共通の軸の周りに置き、丸く安定した素線を形成します。そのストランドは導体またはコアの束となり、後で絶縁、テーピング、およびシースを通過するため、ここで発生した障害はその後のすべてのステップでケーブルに伝わります。この記事では、ストランディングプロセスの仕組み、レイ長とダイサイズの計算方法、回転ケージとプラネタリーレイアウトの違い、購入者が注文前に確認すべきことについて説明します。これは、2005 年に設立され、機械を設計、製造、40 か国以上に販売するワイヤーおよびケーブル機器のプロバイダーである Gemwell Electrical Technology Co., Ltd. の経験を活用しています。

ケージ撚り機がストランドを形成する仕組み

Gemwell Electrical Technology Co., Ltd は、その中心的な取り組みとして品質の安定性と精密製造を挙げています。撚り線では、これら 2 つのアイデアは、すべてのワイヤに均一な張力を与えること、安定した回転を行うこと、そして忠実に締めるダイスを固定することという単純な事柄に集約されます。数値に到達する前に、それぞれの数値がマシン上のどこに存在するかを確認すると役立ちます。

配線経路が短いです。単線ワイヤは回転ケージ内のボビンを離れ、閉鎖ダイで合流し、引き取り装置によって引き出され、巻き取り装置に巻き取られます。各ステージには 1 つのジョブがあり、それぞれが完成したストランドに直接表示されます。

  • ペイオフケージ: ボビンを保持し、ストランド軸を中心に回転します。ボビン数とボビンのサイズによって、敷設できるワイヤの数と、リロードするまでの走行時間が決まります。
  • 型締め: ワイヤーが合流して最終的な丸い形状になる点。ダイが大きすぎると外側のワイヤーが緩み、小さすぎると表面に傷がつきます。
  • 引き取り： 回線速度を設定します。ケージの速度と合わせて、レイの長さを固定します。
  • テイクアップ: 完成したストランドを、引き取りに合わせた張力で巻き取ります。
  • ボビン張力制御： 不均一な張力により、ダイから出た後にストランドが傾いたり、ねじれたり、開いたりします。

同心円状ストランドのワイヤ数も固定パターンに従い、各層のボビンの位置を計画するときに役立ちます。中心のワイヤーは、第 1 層で 6 本、第 2 層で 12 本、第 3 層で 18 本のワイヤーで囲まれているため、合計は速く上昇します。 1層で7本、3層で37本、5層で91本 .

センターのみ 1 1層 7 2層 19 3層 37 4層 61 5層 91

チャート 1: 接触する丸線の形状から計算された、中心線の周囲の層数別の同心撚り線の総ワイヤ数。

レイ長、ライン速度、ダイサイズ: セットアップの背後にある数値

レイ長さの計算

回転ケージのレイアウトでは、ケージを 1 回転させるとワイヤがストランド軸の周りに 1 回配置されます。これにより、撚り長さはライン速度をケージ速度で割ったものに等しいため、設定の計算が容易になります。

レイ長さ (mm) = ライン速度 (mm/分) をケージ速度 (rpm) で割ったもの

20 m/min、つまり 20,000 mm/min で走るラインを考えます。 200 rpm での撚り長さは次のとおりです。 100mm 。 50 mm に切断するには、同じライン速度でケージを 400 rpm まで上げるか、200 rpm を維持してラインを 10 m/min まで遅くします。チャート 2 は、ケージの速度が上がるにつれてレイがどれだけ早く短くなるかを示しています。

ライン速度 20 m/min における敷設長さ (mm) 0 50 100 150 200 200 100 100 200 66.7 300 50 400 40 500 ケージ速度 (rpm)

グラフ 2: 上記の式で計算された、さまざまなケージ速度での 20 m/min の固定ライン速度での敷設長さ。

撚り長さはライン速度とケージ速度に直接関係するため、ラインを指定する際には、Gemwell Electrical Technology Co., Ltd. の設計チームと最初に合意する必要があります。Gemwell Electrical Technology Co., Ltd. の技術スタッフは、設計から製造までワイヤおよびケーブル機械において 26 年の経験があります。

ダイサイズの見積もり

締めるダイスはストランドの直径と一致する必要があり、最初の見積もりは簡単です。丸線を接触させた場合、外径は以下となります。 単線直径の (2n 1) 倍 ここで、n は中心ワイヤの周囲の層の数です。 0.5 mm ワイヤと 3 層の場合、0.5 mm の 7 倍、つまり 3.5 mm になります。実際のストランドは、張力と撚り長さが影響すると着地が若干異なるため、この図は最終的なサイズではなく、ダイス試行の開始点として扱ってください。

3D 1層 5d 2層 7日 3層 9日 4層 11日 5層

チャート 3: 圧縮前に接触している丸線について計算された、1 ～ 5 層の単線直径 (d) の倍数としての理想的なストランド外径。

回転ケージまたは惑星座礁: レイアウトの選択

主な違いは、ストランドが形成されるときに各ワイヤに何が起こるかです。回転ケージ レイアウトでは、ボビンがケージ内に乗り、ケージと一緒に回転するため、各ワイヤは 1 レイごとに 1 回転のねじれを受けます。多くの車掌は問題なくこれを処理し、機械は機械的に単純なままで高速に動作します。プラネタリー レイアウトでは、各ボビンがその方向を保つクレードルに保持されるため、ワイヤはねじれを拾うことなく配置されます。繊細なワイヤやねじれに敏感なワイヤには、より穏やかなパスが必要なことがよくあります。

スピードの可能性 トーションフリーストランド 機械的な単純さ 繊細なワイヤーの取り扱い 回転ケージのレイアウト 惑星の配置

グラフ 4: 1 から 5 のスケールでの 2 つのレイアウトの相対比較。これは一般的な機械構造に基づいた説明ガイドであり、測定されたテストデータではありません。

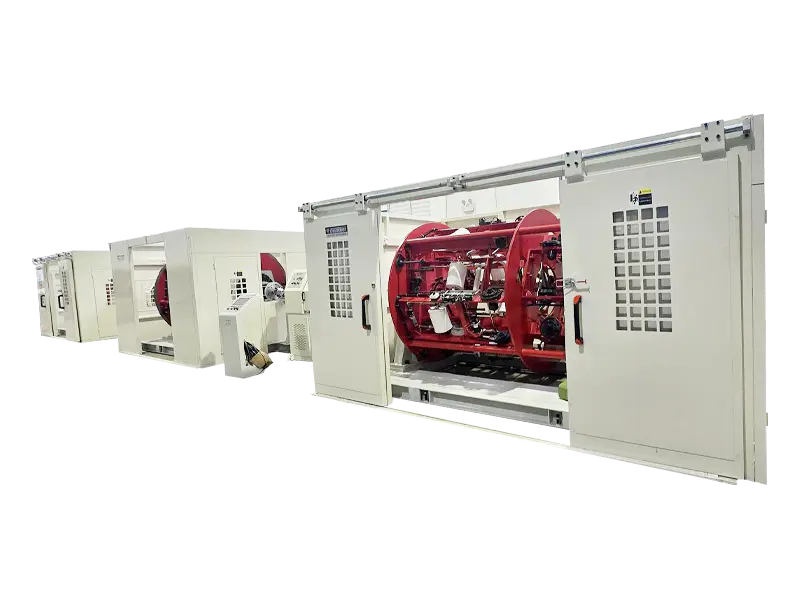

ケージツイストマシン 当社のオプションには、必要な購入者の惑星ルートをカバーする、AI 高速アクティブペイオフタイプの惑星座礁ラインが含まれます。

レイアウト自体を超えて、当社は継続的なイノベーションを成長の核として、世界のハイエンド情報伝送ケーブルおよびワイヤメーカーに近づき続けることを目指しています。当社は、押出、ねじり、ラッピング、ケーブル配線プロセスの熟練を基礎とし、ライン上の測定、通信、調整、自動化のためのデジタル インテリジェンス ツールをさらに前進させる手段と考えています。目標は、顧客が行うことを支援することです より少ないものでより多くの : ライン容量の有効活用、安定した製品品質、および新しい製品設計の開発または新しい材料の加工時のサポート。

このアプローチは、どのようなレイアウトを使用する場合でも、Gemwell Electrical Technology Co., Ltd. で建設されるすべてのより線に適用されます。

納品後の試運転、校正、サポート

Gemwell Electrical Technology Co., Ltd では、すべての機械に厳格なテストと校正プロセスを実施しています。 丸一週間 出荷前に機械がフロアに届く前に安定性とパフォーマンスがチェックされます。

サポートは工場の入り口で終わるわけではありません。私たちは次のことを約束します 24時間対応 当社の機械の使用中にお客様が遭遇するあらゆる問題に対応し、すべての機械には 1年間の品質保証 生涯にわたるサービスサポートが付いています。より線では、生産が停止されるずっと前に張力や速度の小さな変動がより線に現れる可能性があるため、メーカーからの迅速な回答が重要です。

どのサプライヤーと話す場合でも、明確な概要があれば見積もりが迅速化され、手戻りが回避されます。表 1 に、準備するものを示します。

表 1: ケージツイストマシンを注文する前にサプライヤーに確認すること
アイテム サプライヤーに伝えるべきこと なぜそれが重要なのか
線材と線径 銅またはアルミニウムと単線の直径 ボビンサイズ、張力範囲、締めダイサイズを設定します
配線数と層 各層に入るワイヤの数 ケージに必要なボビン位置の数を修正します
撚り長さの範囲 走る予定の最短および最長のレイ ケージ速度とライン速度ウィンドウを定義します
ねじり感度 ワイヤーが 1 撚りにつき 1 回転撚れるかどうか 回転ケージと遊星レイアウトのどちらを選択するか
下流工程 ストランドに続くもの: 絶縁体、テーピング、または被覆 巻き取りタイプとライン速度の一致方法を設定します

当社は 2005 年以来、米国、カナダ、メキシコ、ドイツ、イタリア、インド、タイ、および合計 40 か国以上の顧客向けにワイヤおよびケーブル機器の設計、製造、販売を行っています。また、相互の利益のために、会社を設立して当社に代わって当社の機械を販売したいと考えているエージェントも歓迎します。

ケージツイストマシンに関するよくある質問

ケージツイストマシンは何に使用されますか?

複数の単線を撚り合わせて 1 つの丸い導体またはコアの束にします。次に、ストランドは、作成されるケーブルに応じて、絶縁、テーピング、またはシースに進みます。

回転ケージとプラネタリー レイアウトのどちらかを選択するにはどうすればよいですか?

ねじりから始めます。ワイヤが 1 撚りにつき 1 回転の撚りを加えることができる場合、回転ケージはより単純で高速に動作できます。繊細な場合やねじれに敏感な場合は、惑星の配置を確認してください。

レイ長を変更するにはどうすればよいですか?

ライン速度とケージ速度の比率を変更します。 20 m/min で 200 rpm から 400 rpm に移動すると、レイ長は 100 mm から 50 mm に半分になります。

見積もりを正確にするには、サプライヤーに何を送ればよいですか?

ワイヤーの材質と直径、ワイヤーと層の数、撚り長さの範囲、ねじれの感度、ライン内のストランドに続くもの。上の表 1 に各項目を示します。

何か問題が発生した場合、メーカーはどれくらい早く対応しますか?

Gemwell Electrical Technology Co., Ltd は、お客様が機械の使用中に発生した問題に対して 24 時間以内に対応することを約束します。 1 年間の品質保証が適用され、各マシンには生涯にわたるサービス サポートが提供されます。
