PE/PPシリーズ高速ワイヤ断熱材押し出しライン

PE/PPシリーズケーブル高速ワイヤ断熱材押し出しラインは、カスタマイズを備えた非標準化された機器です。銅線の描画、銅線のアニーリング、断熱材の押出、および自動リール巻き戻しのシリーズ生産ラインを採用しています。これは、信号線の高速断熱材の押し出しに適しています。シリーズの生産ラインは、銅の描画後に導体の即時断熱コーティングを維持できます。銅線の表面酸化を回避し、電子伝達の皮膚効果を拡大し、導体の導電率を維持し、信号減衰を減らし、信号透過距離を増加させることができます。銅材料のロールは、中断することなく大量に生成できます。これにより、バッチ全体のワイヤの伝送性能の一貫性も保証できます。シリーズの生産は、次のステップでのペアのねじれの準備に使用でき、製品の品質を向上させ、コストを節約し、製品市場の競争力を高めます。望ましいPE/PPシリーズの生産ラインには、滑らかなネジバレルと材料への非焦げ棒、銅線導体の外径の小さな偏差、銅線導体の高い卵巣性の小さな偏差、銅線導体の安定した伸長、正確な温度制御、主要なエルドヘッドの高い同心性、安定したワイヤー直径の低い抵抗性ワイヤの耐摩耗性、当社は、ユーザーのニーズに応じてパーソナライズされたカスタマイズをサポートできます。ハードウェアに関しては、ユーザーが選択できるさまざまなモデルとコアアクセサリーブランドを提供できます。電気制御ソフトウェアの観点から、経済的および実用的または高度な電気制御方法を提供することもできます。全体的な構成が異なるため、このマシンの価格も大きく異なります。したがって、このマシンの価格を決定する主な要因は、ユーザーの製品構成レベルの位置付けです。さらに、この製品はわずかな生産しかない標準化されていないカスタマイズされた機器であるため、設計、製造、設置、デバッグサイクルの設計、製造、設置、デバッグサイクルは長い期間がかかります。ユーザーは、望ましい製品配信を達成するために十分な調達サイクルを予約する必要があります。

問い合わせ +

主な技術パラメーター	65＋30	80 45
適切なワイヤタイプ	データケーブル（CAT5E/CAT6/CAT6A）、高周波ケーブル、自動車ケーブル、コンピューターケーブル、電子ケーブル、電源ケーブル、および固体断熱材の押し出し付きの銅線導体のその他のワイヤーに適しています。
米国標準の指揮範囲	銅ロッド（Ø2.6-3.0mm）→銅線（AWG26-20）	銅ロッドØ2.6-3.0mm→銅線（awg26-18）
導体の直径範囲	Ø0.40-0.81mm	Ø0.40-1.02mm
導体面積の範囲	0.16-0.52m㎡	0.16-0.81m㎡
押出外径	Ø0.9-2.0mm	Ø0.9-2.5mm
ワイヤー速度範囲	600-1500m/min	600-1500m/min
主な指標	銅線外径耐性±0.001mm、銅線の卵性±0.001mm、銅線の伸長18-30％、断熱コアの外径±0.005mm、偏心<0.007mm <0.007mm

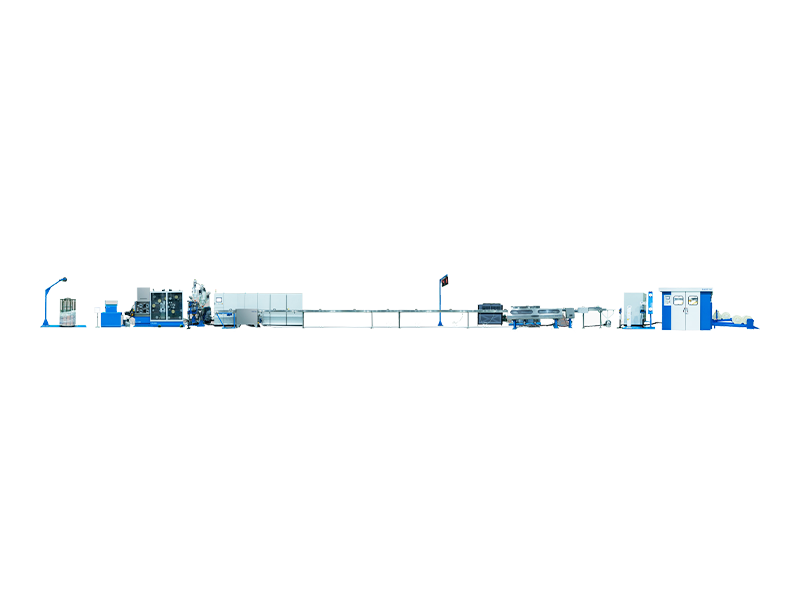

機械構造	押出機の中心線を軸として取り、それはペイオフからテイクアップまで直線で配置され、標準モデルの中心は高さ1m、総長さは40〜25mです。
ペイオフタイプ	酸素を含まない銅ロッド連続ペイオフ、単一駅の垂直銅線のペイオフスタンド、チラシのペイオフ、シャフトレスパワーペイオフなどの他のタイプの全式ロールの標準的な使用もカスタマイズできます。

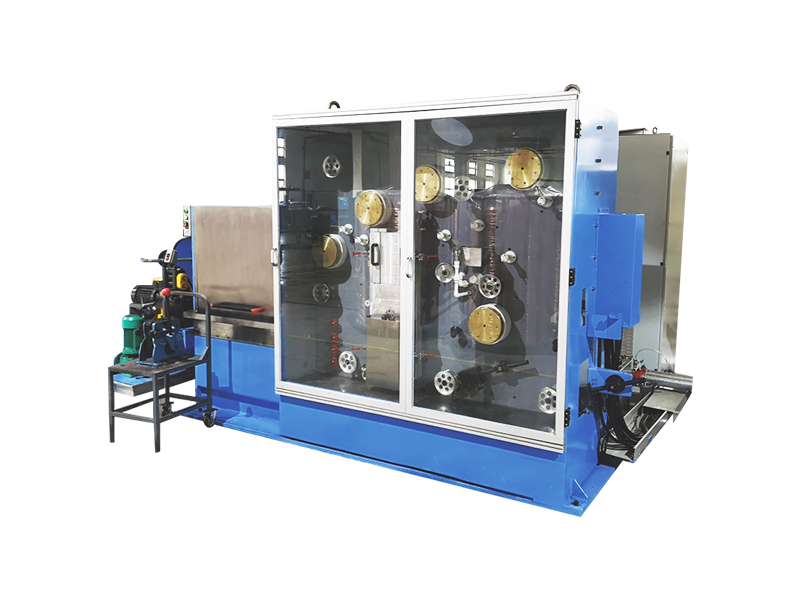

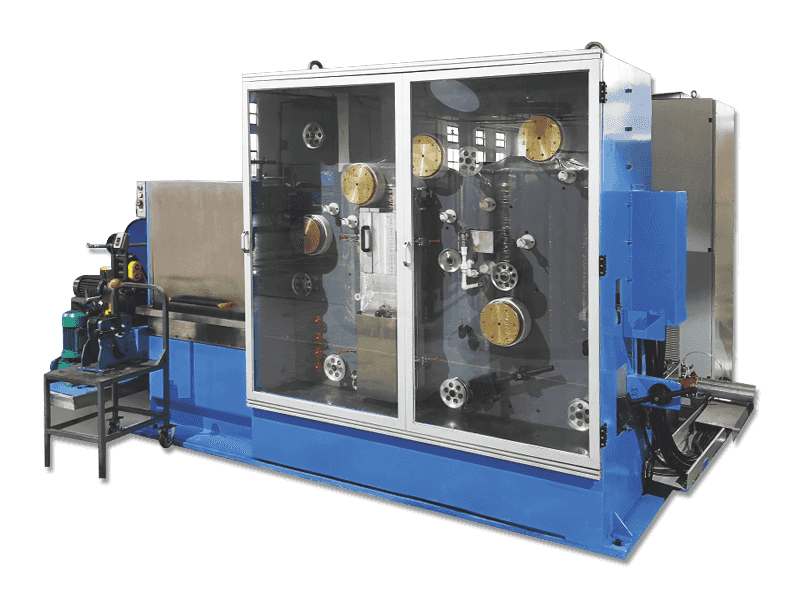

中央のワイヤー描画機	17金型、Z4シリーズ55kW DCモーター、ワイヤー描画および削減ポリゴン係数は1.25、固定速度ホイール直径はØ200です
連続アニーリングマシン	直接接触三角形短絡アニーリング法、ガス保護なし、アニーリング電圧は最大50V、アニーリング電流はMAX800A、総アニーリングパワーはMAX40KVAです
連続予熱機	Z4シリーズ7.5kW DCモータートラクション、予熱電圧はMAX50V、予熱currentis max400a、poweris max20kvの予熱、導体予熱温度は80-120℃
銅粉末フィルター冷却機	銅粉末ろ過装置、1200Lの水タンク、4.5kWプレート熱交換器、2.2kWの水ポンプなどで構成されており、銅粉末を描画溶液にろ過し、描画溶液を冷却します。
押出器出力	130kg/h	180kg/h
押出器電力	中国で作られた30kW DCモーター、ACモーターはカスタマイズできます	中国で作られた30kW DCモーター、ACモーターはカスタマイズできます
ネジパラメーター	L/D比：26、圧縮比：PE3.0。真空窒化物熱処理と表面粒子のクロムメッキの研磨を伴う38crmoalaスクリュー材料で構成されています。
加熱タイプ	機械のボディはアルミニウム加熱リングを鋳造し、首は銅加熱リング、ヘッドクランプ/ヘッド/ダイは石英加熱チューブです。
温度制御	ボディ4クランプ1ネック1ヘッド1ダイ1
火力	18kw	22kw
バレル冷却	4セクションの遠心ファン	4セクションの遠心ファン
注入機の電力	体の3段階温度制御、首に1段の温度制御を備えた水平ストリップインジェクションマシン、垂直ストリップインジェクションマシンもカスタマイズできます。
注入機の仕様	Ø30垂直タイプ	Ø45垂直タイプ
注入機オープット	15kg/h	25kg/h
注入機の電力	7.5kw	11kw
給餌ホッパードライヤー	中国製の給餌ホッパードライヤーである他のブランドをカスタマイズできます。
カラースパイラルドーザー	中国製のカラースパイラルドーサー、他のブランドと数量が利用可能です。
ハニカムプレート	機械は、電気めっきなしで316ステンレス鋼でできています。内部ガイド付きフロー構造があり、フローホールは、死んだコーナーのないチャンファーによって相互接続されています。ハニカムプレートとフランジは、漏れを防ぐためにテーパーシーラントで密閉されています。
ヘッドタイプ	U7タイプの自動センターヘッド、外側のランナーの均一な圧力の動きは、単一層/二重層/単一噴射ストリップ/二重噴射ストリップなどのさまざまな構造でカスタマイズできます。（自動センターマイクロ調整可能）押出機ヘッドもカスタマイズできます。
ヘッドブランド	マシンヘッドは中国で作られており、Eurotek、Unitek、EuroCab、Microdiaなどの他のブランドにカスタマイズできます
ヘッドクランプ	マシンヘッドクランプには2つの半分があり、2つの上下のネジセットのロッドクランプ同期が2つあります。一方向のレンチを含めることができ、他の種類のマシンヘッドクランプをカスタマイズできます。
圧力テスト	ヘッドフランジ上の圧力センサーまたは爆発防止安全バルブ。
バイパス材料排出バルブ	3方向電気自動回転式バイパスの1つのセットは、空気圧またはその他のタイプをカスタマイズできます。
ヘッドレベリング	ヘッドフランジの二重位置のピン構造を採用すると、ヘッドのレベルは長い間シフトされません。
可動水路	一定の温度タイプの可動水路、自己循環温水タンク、9kW加熱パイプ2 PC、SUS304材料全体、標準長さ2500mmの標準長さをカスタマイズできます。
冷却タンク	20メートルのシングルレイヤーU字型タンク、V字型のウォータートレイ内部、SUS304材料、タンクの外側にある凝固中間層設計
高圧空気吹きノズル	フリップ型の吹きノズル、ポン材料、二重段階の吹き付け構造、可動水タンク、冷却水タンク、カプスタンに設定されています。他のタイプの吹くノズルタイプをカスタマイズできます。
ブロードライヤー	高圧の平らな吹くノズルを採用すると、ワイヤーが熱気が吹くポートを通過すると、ワイヤーの表面の水が吹き飛ばされます。同時に、負圧吸引を採用し、ワイヤが真空吸引スロット穴を通過すると、ワイヤの表面の水が取り除かれます。
Capstanタイプ	50メートルのワイヤ冷却長を備えたワイヤー堆積型高速スプレー冷却ダブルホイールキャップスタン。
キャップスタンホイールの直径	Ø350フラット固定ホイールマルチグルーブセグメントホイール
カプスタンパワー	7.5KWメイドインチーナDCモーター、ACモーターはカスタマイズできます
メーターカウンター	400mmのメーターホイール周囲、エンコーダー検出、メーター補正係数の調整可能、他のタイプのメーターカウンターを備えたガイドホイールタイプメーターカウンターがカスタマイズ可能です。

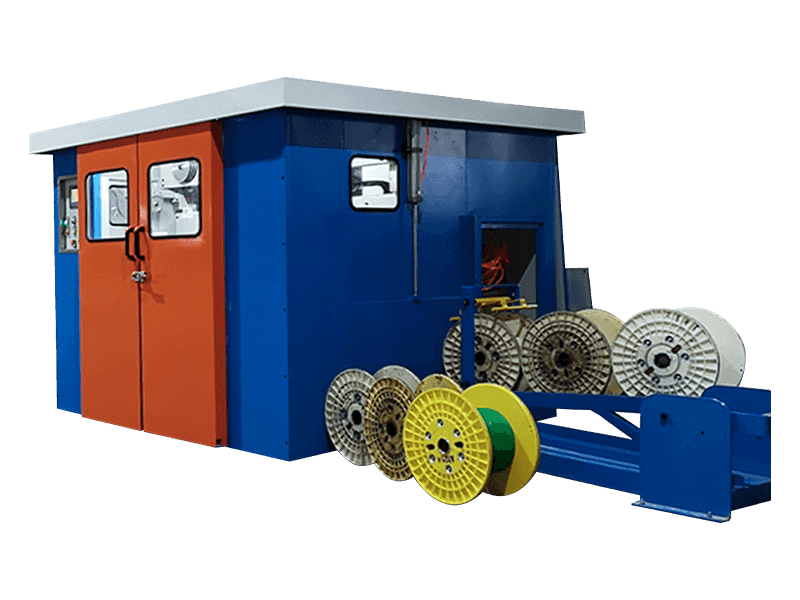

テイクアップタイプ	Ø500ダブルリール自動シャフトは、メーターに到達したときに11kWのテイクアップ電力、空気圧クランプ、自動リールの変更、ワイヤーリールの自動積み込みと荷降ろしを備えた、登場マシンを変更します。

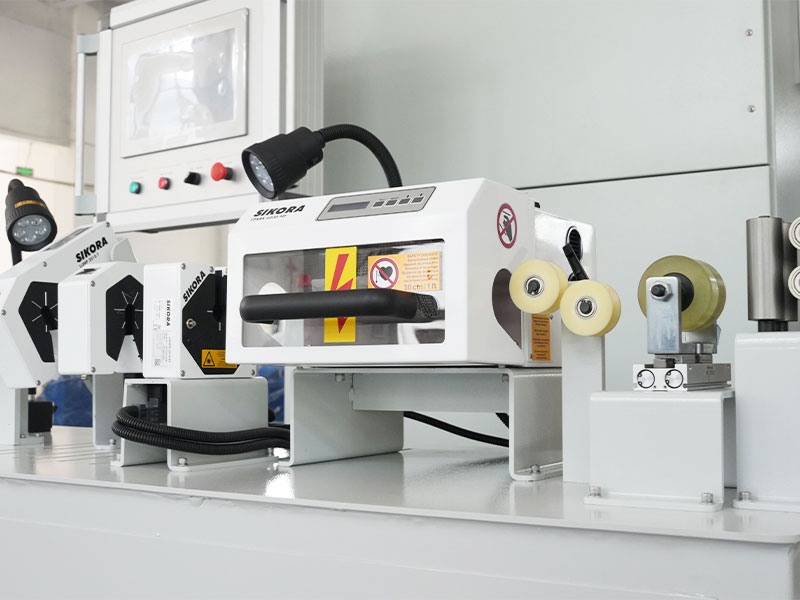

レーザー直径ゲージ	中国のワイヤー直径ゲージ、測定精度は0.001で、Sikora/Zumbach/Proton/Takikawa/Betaなどの他のブランドはカスタマイズ可能です。
高周波スパークテスター	中国製のビーズ型高周波スパークテスターである電圧は0-15kVで、クリントン/シコラ/プロトンなどの他のブランドをカスタマイズできます。

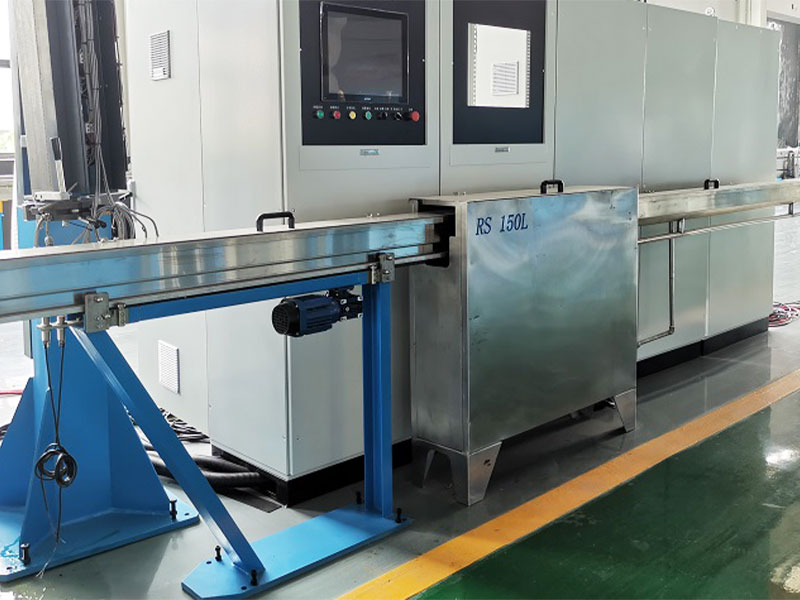

電気制御ボックス	環境に優しい炎のリターン剤塗料コーティングビクター電気キャビネット、Weinview 10” HMI、Siemens PLC、Scheider Switches、RKC温度コントローラー。モーターおよび周波数コンバーターブランドはカスタマイズ可能です。
インテリジェントフォーミュラ管理システム	Profinetバスの通信モード、ペイオフ張力、象徴的な緊張、予熱温度、ホスト温度制御、押出外径、象徴的なピッチ、空気圧値などのデータは、PLCに保存され、MESデータ収集とインポート、生産プロセスのワンクリック検索、ワンクリックスタート、デジタルインテリジェント生産の実現をサポートします。
総電力	160kw	180kw

プリンター	高速プリンターまたはその他の印刷タイプをカスタマイズできます。
真空抽出器	カスタマイズ時に、マシンのヘッドに真空デバイスを追加できます。
しこり検出器	Sikora/Zumbach/Proton/Takikawaなど、塊検出器をカスタマイズできます。
水静電容量計	ベータ/シコラ/ザンバッハ/プロトン/高川のような水静電容量ゲージは、カスタマイズ時に追加できます。
偏心ゲージ	ベータ/シコラ/ザンバッハ/プロトン/高川などの偏心ゲージをカスタマイズできます。
チラー	断熱層付きのチラーまたはタンクをカスタマイズできます。
電子ボードを吊るします	LEDの両面電子画面または他のタイプがサポートされています。
周辺補助装置	マシン全体のその他の周辺アクセサリまたは特別なカスタマイズをカスタマイズできます。
電気配線	2.5メートルのオーバーヘッドケーブルトラフスタンド、エアパイプ、信号配線、および分離で配置された電源ケーブル、上部からワイヤインレット電気制御ボックス、カスタマイズ可能な代替方法。
安全規制基準	中国のCCC安全基準に従って製造され、CE/CSA/ULの安全基準を満たすためにカスタマイズ可能。
電源基準	3-Phase 380V/50Hz電源、さまざまな国や地域のカスタマイズ可能な電圧と周波数を備えています。
