ワイヤーとケーブルシース押出機

LSZH/XLPE/TPE/TPUシース押出ライン

LSZH/XLPE/TPE/TPUシース押出ラインは、カスタマイズされた非標準化された機器です。メインマシンモデルは通常70〜150mmです。主に環境に優しいケーブルや非毒性ケーブルの生産と製造に使用されます。上記の押出材料は、粘度が高く、流動性が低下し、抵抗が大きくなります。したがって、スクリューバレル内の圧力と機械ヘッドは、押し出し生産中に強いです。強い圧力は高温につながります。高温により、材料が分解され、年齢が生じます。老化した材料は、通常の材料とともにワイヤの表面に覆われている小さな固体粒子の形で行われます。 Spark Breakdown Pointsを形成するのは簡単で、製品の欠陥を引き起こします。望ましい低い煙ゼロハロゲンコアワイヤー断熱装置には、次の特性があります：大きなメインエンジンドライブパワー、ネジと材料給餌チューブの十分な冷却、良好な温度制御、カビの閉じることなく安定したワイヤ直径の耐性のないダイフローチャネルの良好構造、およびテイクアップの美しいワイヤーグリッディング。この機器を注文する際には、ユーザーが異なる場合は異なるニーズを持ちます。当社は、ユーザーのニーズに応じてパーソナライズされたカスタマイズをサポートできます。ハードウェアに関しては、ユーザーが選択できるさまざまなモデルとコアアクセサリーブランドを提供できます。電気制御ソフトウェアの観点から、経済的かつ実用的または最も高度な電気制御方法を提供することもできます。全体的な構成が異なるため、このマシンの価格も大きく異なります。したがって、このマシンの価格を決定する主な要因は、ユーザーの製品構成レベルの位置付けです。さらに、この製品はわずかな生産しかない標準化されていないカスタマイズされた機器であるため、設計、製造、設置、デバッグには時間がかかります。ユーザーは、望ましい製品配信を達成するために十分な調達サイクルを予約する必要があります。

問い合わせ +
前へ：シリコンシース押出ライン
次へ：PVC/PE/PP/PUシース押出ケーブル
製品 詳細

コンポーネント

● ペイオフスタンド
● 緊張スタンド
● スタンドをまっすぐにします

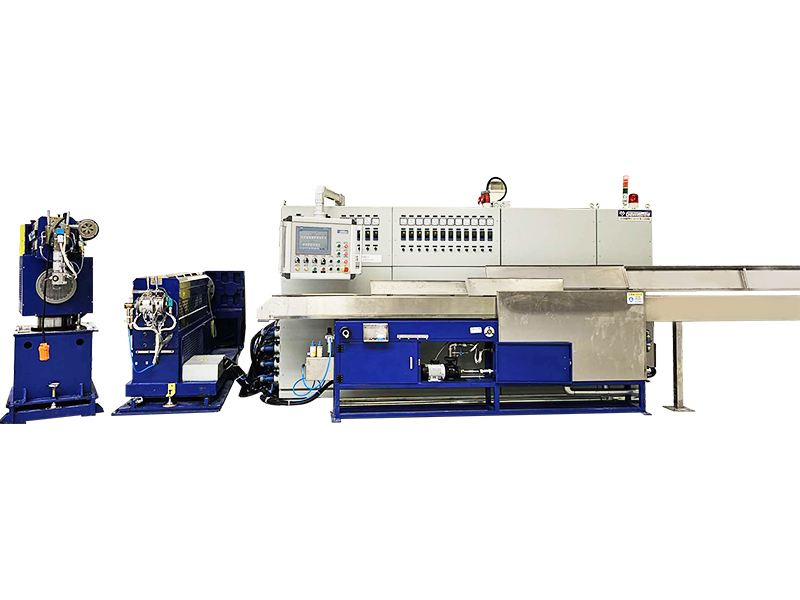

● メインの押出機
● 押出機ヘッド
● 材料乾燥機
● 可動水路
● プリンター
● 冷却水タンク
● エアブローノズル
● カプスタン
● ワイヤーの蓄積スタンド
● メーターカウンター
● レーザー直径ゲージ
● 産業周波数スパークテスター
● 取り上げる
● 電気制御ボックス


技術仕様

技術的な仕様 70タイプ 80タイプ 90タイプ 100タイプ 120タイプ 150タイプ
適切なワイヤタイプ 太陽光発電ケーブル、自動車ケーブル、ドラッグチェーンケーブル、照射ケーブル、架橋ケーブル、データケーブル、コンピューターケーブル、高周波ケーブル、コントロールケーブル、電源コード、シースの押し出しの電源ケーブルなど、さまざまな種類のワイヤに適しています。
コア範囲 Ø2-8mm Ø3-10mm Ø5-14mm Ø8-16mm Ø16-36mm Ø30-60mm
終了した外径 Ø3-10mm Ø4-12mm Ø6-16mm Ø10-20mm Ø18-40mm Ø35-65mm
ワイヤー速度範囲 30-200m/min 20-150m/min 10-80m/min
機械構造 押出機の頭を中心軸として取ると、ペイオフからのすべての部分が線形分布されます。標準の押出ラインの中心高さは1メートルで、合計長さは30〜40メートルです。

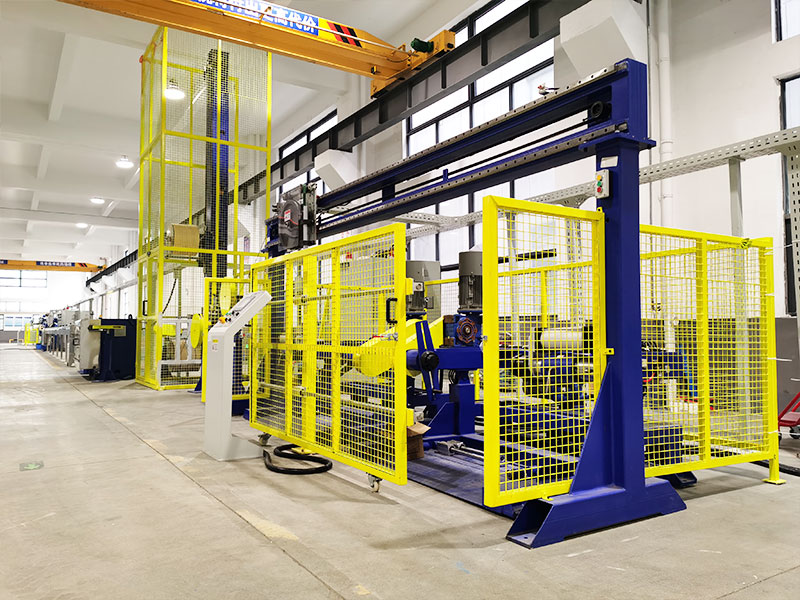

ワイヤーペイオフタイプ シャフトレスのペイオフスタンド、電動リフティング。ペイオフパワータイプは、アクティブまたはパッシブにカスタマイズでき、ペイオフスタンドタイプは、シャフトタイプ/ポータルクレードルタイプなどのカスタマイズすることもできます。
ペイオフリール仕様 Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
ペイオフパワー 3.7kwギアモーター 5.5kwモーターギアボックス
ペイオフ張力タイプ 他のスタイルでカスタマイズ可能な垂直スライドレール張力フレーム 他のスタイルでカスタマイズ可能なシャフトレバー張力フレーム
フレームをまっすぐにします 5輪導体の矯正スタンド、導体の外径ストレートニングホイールは、ツールボックスを備えたØ100です。
押出器の接着剤出力 130kg/h 150kg/h 220kg/h 270kg/h 380kg/h 560kg/h
押出器電力 45kw 55kw 75kw 95kw 132kw 185kw
ネジパラメーター L/D：26：1、LSZH/XLPEの圧縮比：1.2（原材料サプライヤーによって異なります）、単一のスレッドネジ。 TPE/TPUの圧縮比：3.0、ダブルスレッドネジ。
加熱タイプ 押出機のボディは、鋳造アルミニウム加熱コイルで作られており、押出器首は銅の皮膚加熱コイルで作られており、押出機ヘッドは鋳造アルミニウム加熱プレートでできています。押出器ヘッドクランプ/ダイは、石英加熱プレートでできています。

温度制御 押出機ボディ4押出機クランプ1押出機ネック1押出機ヘッド1ダイ1。 押出機ボディ5押出機クランプ1押出機ネック1押出機ヘッド1ダイ1。 押出機ボディ6押出機クランプ1押出機ネック1押出機ヘッド1ダイ1。
火力 18kw 22kw 27kw 32kw 40kW 60kW
バレル冷却 4段階の遠心線ファンである水冷却方法をカスタマイズできます。 5段階の遠心線ファンである水冷却方法をカスタマイズできます。 SIS段階の遠心扇状ファン、水冷法をカスタマイズできます。
材料乾燥機 50kg 100kg 150kg
ハニカムプレート 機械は、電気めっきなしで316ステンレス鋼でできています。内部ガイド付きフロー構造があり、フローホールは、死んだコーナーのないチャンファーによって相互接続されています。ハニカムプレートとフランジは、漏れを防ぐためにテーパーシーラントで密閉されています。
ヘッドタイプ 調整可能なマシンヘッド、ホッパーの仕様は、ワイヤの直径に応じてカスタマイズされています。単一/二重層構造で設計できます。また、自動中心の押出器ヘッドタイプにカスタマイズすることもできます。
ヘッドブランド マシンヘッドは中国で作られており、Eurotek、Unitek、EuroCab、Microdiaなどの他のブランドにカスタマイズできます
ヘッドクランプ マシンヘッドクランプには2つの半分があり、2つの上下のネジセットのロッドクランプ同期が2つあります。一方向のレンチを含めることができ、他の種類のマシンヘッドクランプをカスタマイズできます。
頭のレベル ヘッドフランジダブル位置のピン構造を採用すると、ヘッドの高さレベルは長い間変更されていません。

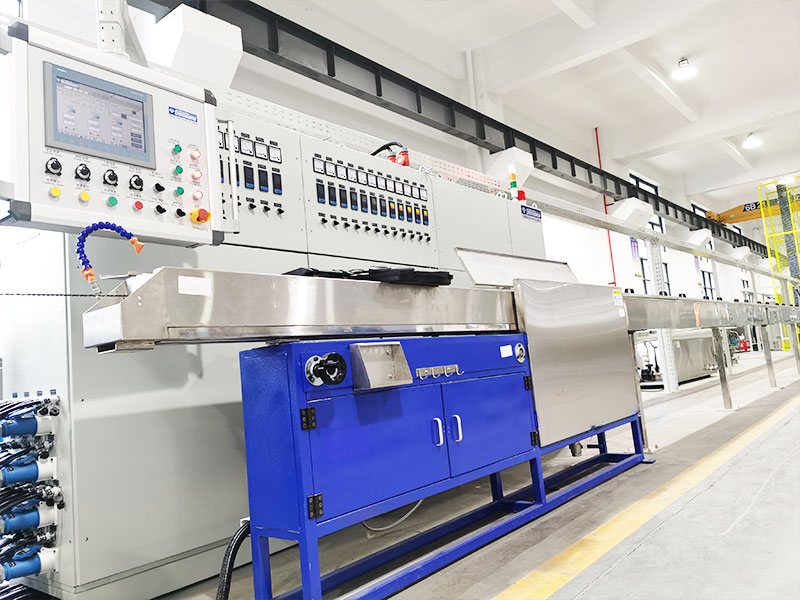

可動水路 通常のフロータンク、水循環温度タンクなし、SUS304材料で作られた、小さなタンクの標準長は1250 mmで、一定の温度タイプをカスタマイズできます。
プリンター 電気容器型インクプリンター、その他の印刷タイプ、またはドリップ希釈液噴射装置の追加をカスタマイズできます。

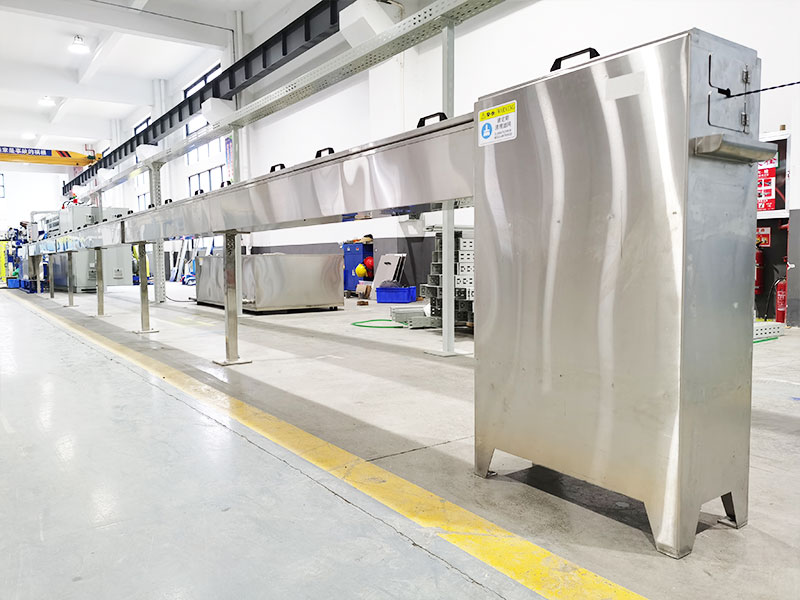

水冷タンク 10メートルの単層U字型タンク、周期的な水冷却、統合されたSUS304材料、二重層U字型タンクまたはタンクの長さをカスタマイズできます。
高圧ブローノズル この標準は、可動式タンク、冷却タンク、カプスタンに設定された、材料POMと二重断面の空気吹き構造を備えたオープンエアノズルです。他のタイプのエアノズルをカスタマイズできます。

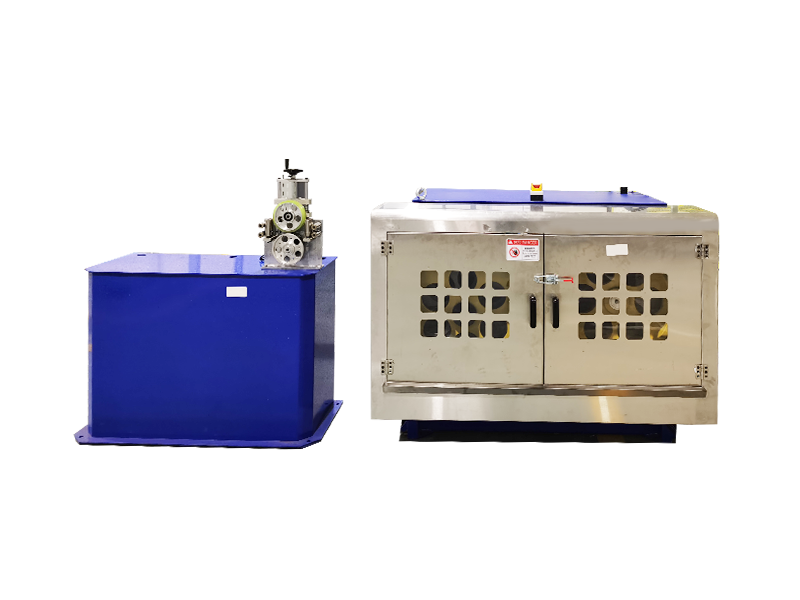

Capstanタイプ アノードアルミホイールダブルホイールキャップスタン Caterpillar Capstan
キャップスタンホイールの直径 Ø500デュアルホイールタイプ Ø600デュアルホイールタイプ Ø800デュアルホイールタイプ 4つのシリンダー、800kg 5つのシリンダー、1200kg
カプスタンパワー 3.7kwサーボモーターギアボックス 5.5kwモーターギアボックス
ワイヤーの蓄積 水平線蓄積張力スタンド、12メートルの全長、ワイヤー貯蔵ホイール上の10本の溝9溝、180メートルの総ワイヤストレージ、磁気粉砕クラッチ張力、垂直またはその他のタイプがカスタマイズ可能です。
緊張スタンド いいえ
ワイヤー蓄積ホイールの直径 Ø300、ホイール径の仕様をカスタマイズできます Ø400、ホイール径の仕様をカスタマイズできます いいえ
メーターカウンター 圧力ホイールタイプメーターカウンター、500mmのメーターホイール円周、エンコーダー検出、調整可能なメーター補正係数、他のタイプのメーターカウンターがカスタマイズ可能です。 メーターカウント機能を備えたCaterpillar Capstan、他のモデルをカスタマイズできます。

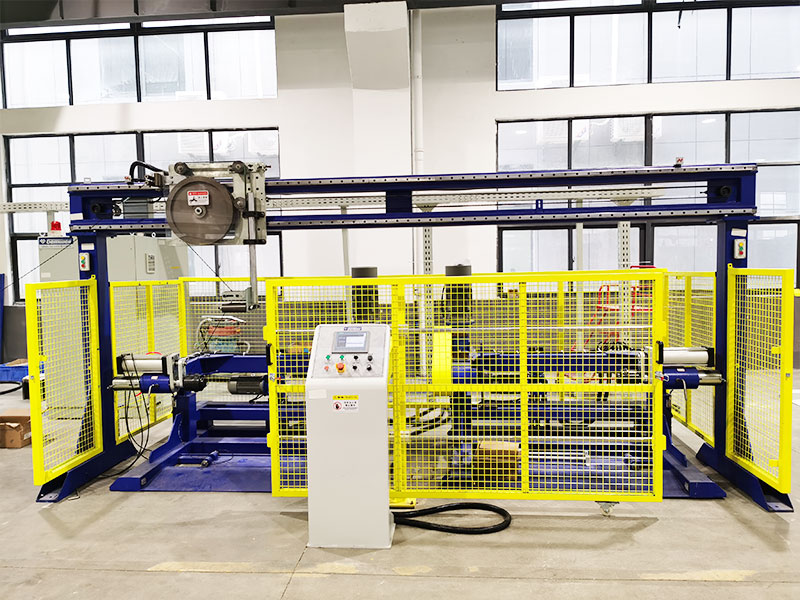

テイクアップタイプ デュアルヘッドシャフトレスのテイクアップ、電動リフティング、スクリューロッドワイヤー配置、その他のタイプはカスタマイズ可能です。 エンドアキシャルファンデーションのテイクアップ、トルクテイクアップモード、他のタイプをカスタマイズできます。
テイクアップリール仕様 Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
テイクアップパワー 3.7kwモーターギアボックス 5.5kwモーターギアボックス

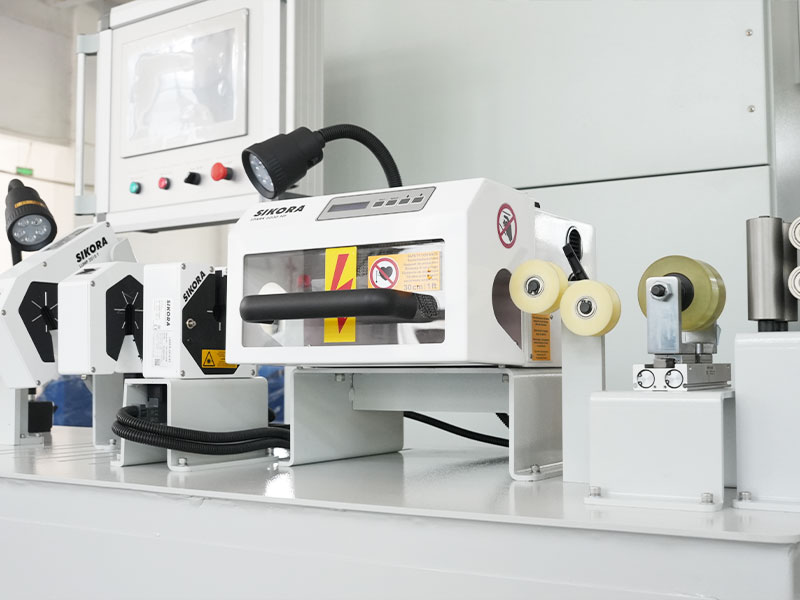

レーザー直径ゲージ 0.001の精度を測定するチアンの単一軸直径ゲージ、Sikora/Zumbach/Proton/Takikawaなどの他のブランドをカスタマイズできます。
産業周波数スパークテスター 中国製ビードタイプの高電圧スパークテスター、電圧範囲0〜15kV、クリントン/シコラ/プロトンなどのカスタマイズ可能な他のブランド
電気ボックスを制御します 環境に優しい炎のリターン剤塗料コーティングビクター電気キャビネット、Weinview 10” HMI、Siemens PLC、Scheider Switches、RKC温度コントローラー。モーターおよび周波数コンバーターブランドはカスタマイズ可能です。
グロスパワー 75kw 90kw 110kw 135kw 185kw 255kW


オプションのカスタマイズアイテム

フロントキャップスタン Ø500ダブルホイールフロントキャップスタンをカスタマイズできます Ø600ダブルホイールフロントキャップスタンをカスタマイズできます Ø800kgのCaterpillar Front Capstanをカスタマイズできます
注入機 噴射機はカスタマイズ可能で、水平射出成形機がシース押出に好まれます。
内/外層押出機 内側/外層の押出機は、好ましいV字型のレイアウトでカスタマイズできます。
圧力検出 圧力 センサーまたは爆発的な安全バルブを機械ヘッドのフランジプレートに追加できます。
真空抽出器 真空デバイスは、マシンヘッドの入口に追加できます。
スパイラルカラーマスターバッチミキサー スパイラルカラーマスターバッチミキサーはカスタマイズ可能です。
パワーマシン 電気液化タイプの粉末機または静電環境に優しいパウダーマシンを追加するカスタマイズ可能なオプション。
ワイヤー切断機 ワイヤカットマシンはカスタマイズ可能です。
巻き板 シンプルまたは高速のコイルプレートを追加するカスタマイズ可能なオプション。
8型のコイルマシン 8種類のコイルマシンがカスタマイズ可能です。
自動コイリングマシン/ラッピングマシン 自動コイリングマシン/ラッピングマシンはカスタマイズ可能です。
エアポンプの吹き付け乾燥機 エアポンプの吹き付け乾燥機はカスタマイズ可能です。
しこり検出器 カスタマイズ可能なオプション中国のブランドの直径ゲージの測定機器にしこり検出機能を追加するか、Sikora/Zumbach/Proton/Takikawaなどの他のブランドをカスタマイズします。
Injetプリンター Imaje/KGK/Leibingerはカスタマイズ可能です。
偏心測定 Beta/Sikora/Zumbach/Proton/Takikawaはカスタマイズ可能です。
ウォーターチラー ウォーターチラーはカスタマイズ可能で、タンクには層間断熱構造があります。
プレートタイプの熱交換器 プレートタイプの熱交換器はカスタマイズ可能です。
吊り下げ式の電子ディスプレイボード 両面LED電子画面またはその他のタイプを追加するカスタマイズ可能なオプション。
インテリジェントレシピ管理システム インテリジェントフォーミュラ管理システムを追加するカスタマイズ可能なオプション、ワイヤ張力、予熱温度、押出外径、ワイヤー間隔、PLCの空気圧などのデータの保存。バス通信モードを使用すると、MESのデータ収集とインポートをサポートし、生​​産プロセスへのワンクリックアクセス、ワンクリックスタートアップ、デジタルインテリジェント生産を実現します。
周辺補助装置 追加の周辺補助機器または特別なカスタマイズされた押出線をカスタマイズするためのサポート。
電気配線 2.5メートルのオーバーヘッドケーブルトラフスタンド、エアパイプ、信号配線、および分離で配置された電源ケーブル、電気制御ボックスの上部からのワイヤーインレット、カスタマイズ可能な代替方法。
安全規制と基準 中国のCCC安全基準に従って製造されており、CE/CSA/UL安全基準に従ってカスタマイズ可能。
電源基準 3-Phase 380V/50Hz、さまざまな国や地域のさまざまな電圧と周波数に合わせてカスタマイズできます。




製品機能

● 生産量が高い： ネジ最適化されたデザイン、耐摩耗性、焦げ付き、ノンスティック、ドロップせず、接着剤のない隠れ、速い色の変化、高ライン速度、高生産量。

● 幅広いアプリケーション： 材料の種類に応じて、単一スレッド勾配タイプ、BM二重スレッド分離タイプ、およびその他のタイプのネジを提供できる、対応する押出器ネジを装備できます。

● リークプルーフデザイン： ユニークなシーリングおよび位置決め構造により、フランジが材料が漏れないようにし、押出ヘッドの高さレベルは長期的にも安定したままです。

● 正確な温度制御： ±1℃。

● 知的： インテリジェントフォーミュラ管理システムはカスタマイズ可能です。 SOPフォーミュラへのワンクリックアクセス、ワンクリックの起動準備、ワンクリックスタートアップ、スマートコントロールがあります。

● 簡単なメンテナンス： 中国以外の顧客は、プロファイネットバス制御システムの使用をカスタマイズできます。これにより、高速および低干渉信号伝送が保証されます。国または地域に通信ネットワークがある限り、リモート障害検出、トラブルシューティング、メンテナンスサービスをすばやく実装できます。
