高速平行送り遊星撚線およびケーブル配線機

データセンター、AI高速サーバー相互接続、5G、ビッグデータアプリケーションの高速データ伝送要件を満たすために、当社は専用のAI高速並列ペア遊星撚り機を開発しました。この機械は、フラット信号ケーブル (QSFP および SFP タイプなど) の複数のペアを撚り合わせるように設計されています。特別に設計された撚りコーン/シャトル機構を備えており、撚りプロセス中のフラット ケーブルのねじれや反転を防止し、高密度データセンターのケーブル配線環境での耐久性を確保し、疲労破壊を防ぎます。当社は、顧客の多様な要件を満たすためにパーソナライズされたカスタマイズを提供します。ハードウェアに関しては、顧客はさまざまな機械モデルとコアコンポーネントのブランドから選択でき、電気制御システムは経済的な構成から高度な構成までのオプションで利用できます。マシンの価格は全体的な構成に基づいて大きく異なるため、最終コストは主にお客様が選択した製品仕様レベルによって決まります。さらに、これは少量のバッチで製造される非標準のカスタム製品であるため、設計、製造、設置、および試運転のサイクルが比較的長くなります。お客様は、確実にタイムリーに納品できるよう、十分なリードタイムを確保する必要があります。

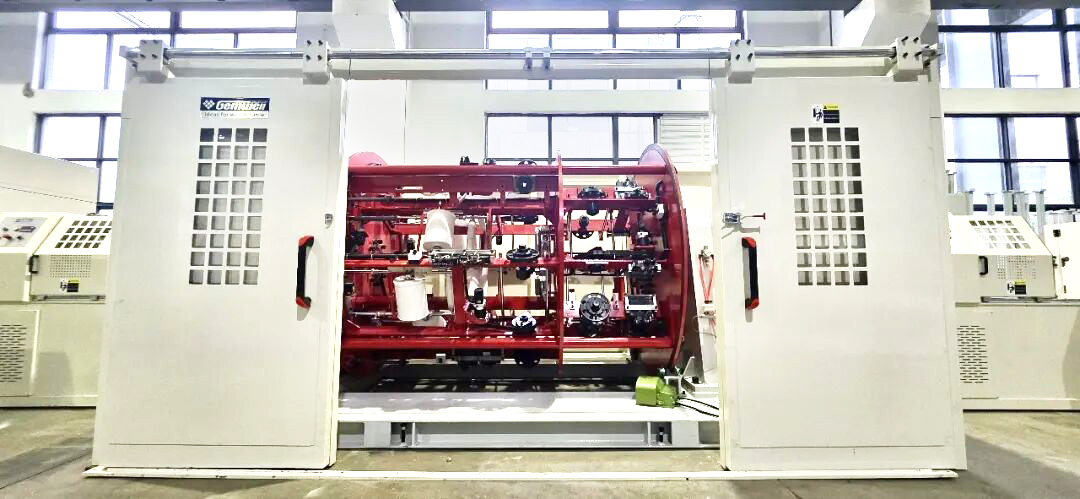

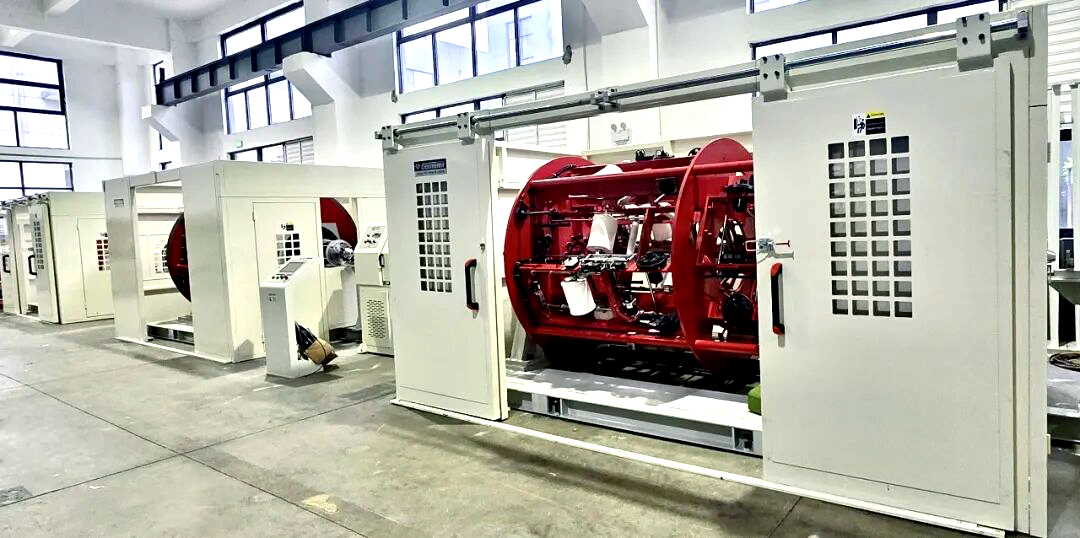

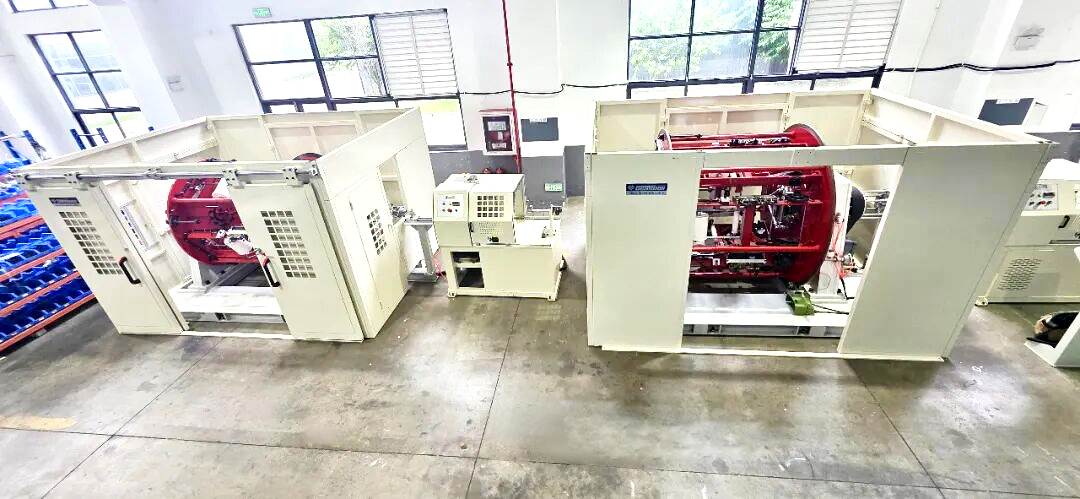

AI高速ケーブル パラレルペアケーブル アクティブペイオフタイプ 遊星撚り線

製品の特徴

AI コンピューティング クラスターおよびデータ センター内の 112G/224G PAM4 高速インターコネクトの厳格なシグナル インテグリティ要件を満たすために、高速 DAC ケーブル (QSFP-DD や OSFP など) のメーカーは、高密度のケーブル配線レイアウトによって引き起こされるインピーダンス変動、リターン ロス、機械的疲労などの重大な技術的課題に直面しています。この特殊な量産機は、並列ペア ワイヤの高速ケーブル接続用に設計されており、これらの高周波伝送の問題点に対処します。その主な利点は、次の 3 つの主要な領域にあります。

1. 一貫した電気的性能を確保する動的張力制御: このシステムは、高精度のサーボ駆動ペイオフ ユニットを利用して、高速ケーブル配線中に複数の平行ワイヤ ペアにわたって一定の動的張力を維持します。張力の変動を最小限に抑えることで、このシステムは絶縁層の微細な引張変形を効果的に防止し、完成したケーブルの特性インピーダンスとスキューが高周波伝送規格に厳密に準拠することを保証します。

2. フラットペアの「エッジフリッピング」を排除する特殊な円錐形撚りシャトル: 撚り加工中にフラットワイヤペア (Twinax) がねじれたり、位置がずれたり (反転) する傾向に対処するために、本機には特別に設計された円錐形撚りシャトルが装備されています。このコンポーネントは、より線ポイントの前でワイヤーペアに段階的なガイドを提供し、その位置をロックして反転を防ぎます。これにより、ケーブルのプロファイル全体に応力が均一に分散され、エッジの変形によって引き起こされる物理的な応力集中が排除されます。

3. ケーブル配線時の内部構造応力の除去: このプロセスにより、完成したケーブルの曲げや疲労破壊に対する耐性が強化されます。これは、データセンターに見られる限られた高密度配線環境に不可欠であり、それにより、長期運用中の物理的な構造寿命が大幅に延長されます。
