電線を巻き付けると破損の原因になりますか?知っておくべきこと

簡単な答え: ケーブルの巻き付けは安全ですが、それは正しく行われた場合に限られます。

電気ケーブルや延長ワイヤーを巻き付けることは、本質的に損傷や安全上の危険を引き起こすものではありません。ただし、どのように包むかによって大きな違いが生じます。負荷がかかった状態でケーブルをきつく巻いたり、鋭角に曲げたり、束ねたりすると、発熱し、絶縁が劣化し、ワイヤの寿命が短くなる可能性があります。 ほとんどのケーブル関連の障害の根本原因は、ラッピング自体ではなく、不適切なラッピング技術と低品質のケーブル構造の組み合わせにあります。

一部のケーブルが数十年も使用できるのに、他のケーブルが 1 年以内にほつれ、過熱、または故障する理由を理解するには、相互に関連する 2 つの要因、つまり日常使用におけるケーブルの保管および管理方法、およびそもそもケーブルがどのように製造されたか、特に最終製品の構造的完全性を決定する際のワイヤおよびケーブル押出機の役割を検討する必要があります。

ケーブルの巻き方が実際に重要な理由

電線や延長線は単なる金属導体ではありません。これらは層状システム (導体コアが絶縁体で囲まれ、場合によっては追加のシールドやジャケットが施される) であり、各層には物理的公差があります。ケーブルを巻き付けると、これらの層すべてに同時に機械的ストレスがかかります。

コイル状延長ワイヤの熱蓄積

ケーブルを巻き付けることによる最も文書化されているリスクの 1 つは、熱の蓄積です。延長線がコイル状に巻かれていても通電中の回路に接続されている場合、延長線はインダクタのように動作します。電気抵抗によって発生した熱は、コイル状になっていない状態の場合ほど効率的に放散できません。 定格負荷に近い状態で完全にコイル状に巻かれた 13 アンペアの延長リード線は、同じケーブルを平らに置いた場合よりも 30 ～ 50°C 高い温度に達する可能性があります。 このため、英国および EU で販売されている延長ワイヤ リールには、重い負荷がかかった状態で使用する前に完全に解くようにという明確な警告が記載されています。

熱が蓄積すると絶縁劣化が促進されます。ほとんどの標準的な PVC 絶縁体は 70°C で連続動作すると定格されています。過熱サイクルを繰り返すと、PVC が脆くなり、亀裂が入り、最終的には導体が露出します。これにより、最初の損傷から数年後にどこからともなく突然発生するように見える感電や火災の危険が生じます。

導体と絶縁体の機械的応力

曲げ半径は、どのケーブルにとっても重要な仕様です。すべてのワイヤ タイプには最小曲げ半径、つまり永久変形せずに維持できる最もきつい曲線が設定されています。ケーブルを小さなフック、細いコアのケーブル リール ハブ、または自分の腕にしっかりと巻き付けると、この最小曲げ半径に違反する可能性があります。結果には以下が含まれます。

• 導体内の個々の素線の微小亀裂
• 特に寒い環境での断熱ジャケットの応力亀裂
• 多層ケーブルの絶縁体からのシースの剥離
• 損傷箇所の抵抗が増加し、局所的な発熱につながる

家庭用延長リード線で一般的に使用される標準の 1.5mm² フレキシブル ケーブルの場合、推奨される最小曲げ半径は通常 15 ～ 20mm です。ほとんどの人は、長期的な損傷を引き起こすことに気づかずに、ケーブルをこれよりもはるかに小さいループに巻き付けています。

の役割 ワイヤーおよびケーブル押出機 ケーブル品質において

ケーブルは消費者の手に届く前に、ワイヤーおよびケーブル押出機が中心的な装置である製造プロセスを通過します。押出機は、制御された温度、圧力、速度で溶融ポリマー (通常は PVC、XLPE、LSZH、または TPE) を精密に設計された金型に押し込むことにより、導体上に絶縁層、ジャケット層、およびシース層を塗布します。 この押し出しプロセスの品質は、ケーブルが日常の巻き付け、曲げ、コイル巻きによる物理的ストレスにどれだけ耐えられるかに直接影響します。

押し出しパラメータが耐久性に与える影響

ワイヤおよびケーブル押出機は、厳しいパラメータ範囲内で動作します。最適な設定から逸脱すると、肉眼では見えない欠陥が生じますが、ケーブルの機械的性能と熱的性能が大幅に低下します。

これが、信頼できるメーカーのケーブル（ワイヤおよびケーブル押出機のラインがインライン火花試験、肉厚計、連続直径測定によって監視されている）のケーブルが、これらの品質管理を省略した安価な輸入品よりも常に優れている理由です。全周に渡って一貫した 0.8 mm の絶縁壁を持つケーブルは、片側に 0.4 mm の薄い部分があるケーブルに比べて、破損するまでに何千倍も曲がります。

断熱材の選択とその柔軟性への影響

ワイヤおよびケーブル押出機に供給されるポリマー化合物も、完成したケーブルが巻き付けにどのように反応するかに大きな役割を果たします。断熱材が異なれば、柔軟性プロファイルも大きく異なります。

• 標準PVC: 低コストで広く使用されていますが、0℃以下の温度では硬くなり脆くなります。寒い環境で PVC 絶縁ケーブルを巻き付けると、絶縁亀裂のリスクが大幅に増加します。
• 軟質PVC（可塑剤入り）： 低温ではより柔軟になり、しっかりと巻いたときはさらに寛容になります。家庭用の延長線によく使われています。
• XLPE (架橋ポリエチレン): 連続 90°C までの優れた耐熱性、PVC より優れた機械的特性を備えていますが、室温では柔軟性が劣ります。より頑丈なケーブルに使用されます。
• TPE (熱可塑性エラストマー): 優れた柔軟性と低温性能。 TPE ジャケットを備えたケーブルは、しっかりとコイル状に巻くことができ、損傷することがないため、携帯用工具や屋外用機器に好まれています。
• LSZH (低煙ゼロハロゲン): トンネルやデータセンターなど、有毒ガスが火災安全上の懸念となる環境で使用されます。一般に、同等の PVC よりも硬いです。

ケーブルの絶縁材がどのような素材で作られているかを知ることは、ケーブルをどの程度しっかりと巻き付けることができるか、またどのような周囲温度条件下で巻くことができるかについて、より多くの情報に基づいた決定を下すのに役立ちます。

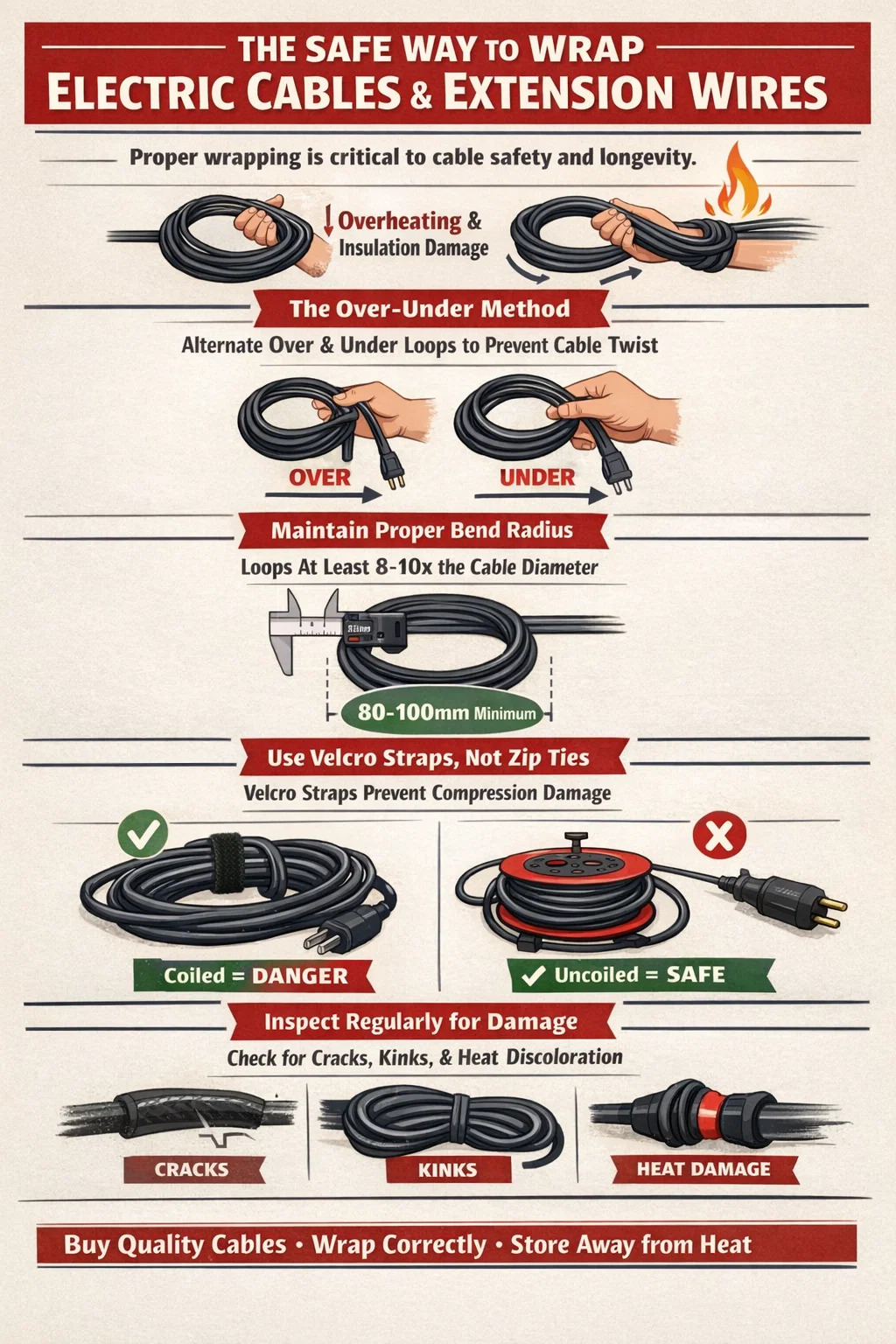

電線・延長線の正しい巻き方

リスクを理解した上で、次の実際的な問題は、ケーブルをより長く保ち、より安全に保ち、簡単に展開できるようにケーブルを適切に巻き付ける方法です。オーディオビジュアル、電気、建設業界の専門家によって使用され、日常の家庭や職場での使用に完全に応用できる確立された方法がいくつかあります。

オーバーアンダー法

オーバーアンダー技術は、繰り返しコイル状に巻いて保管する必要があるケーブルを巻き付けるためのゴールドスタンダードです。毎回同じ回転方向にケーブルを巻き付ける（導体にねじれ応力が蓄積する）のではなく、各ループの方向を交互に変更します。 1 つのループは自然な円弧で「オーバー」し、次のループはわずかに内側にひねりながら「アンダー」に進み、これが交互に繰り返されます。 その結果、コイルは平らになり、よじれずに広がり、時間の経過とともにケーブルを破壊する形状記憶効果によるねじれが蓄積されません。 マイクやビデオ ケーブル 1 本に数百ドルかかる場合があるため、プロの音響技術者やカメラ クルーはこの方法を標準として使用しています。

最小曲げ半径の遵守

実際の経験則として、ケーブルをコイル状に巻くときのループ直径は、ケーブルの外径の少なくとも 8 ～ 10 倍である必要があります。一般的な直径 10 mm の延長ワイヤの場合、これは直径 80 ～ 100 mm 以上のループを意味します。細いフック、薄い爪、または指に巻き付けると、これよりもはるかにきつく曲がることになり、繰り返し使用すると、故障が発生するまで損傷が悪化します。

ケーブルタイ、ベルクロストラップ、および適切なリールの使用

巻き付けられたケーブルをどのように固定するかは、巻き付け技術そのものと同じくらい重要です。

• ベルクロケーブルタイ ケーブルを圧縮しないため、プラスチック結束バンドよりも適しています。ケーブルの束の周りに結束バンドをしっかりと締めると、圧力が集中する箇所が生じ、時間の経過とともに絶縁体が変形し、絶縁体の脆弱な部分が生じる可能性があります。
• 再利用可能な面ファスナーストラップ Hellermann Tyton や Panduit などのメーカーから入手できる、ケーブル専用に設計されたケーブルは、締め付けることなくコイルの周囲に均一で穏やかな圧力を加えます。
• 大きなコア径のケーブルリール 保管時の全長にわたって安全な曲げ半径を維持します。長さ 25m までの延長ワイヤには、コア直径が少なくとも 150mm のリールが推奨されます。
• 8 の字型ストレージ 固定ブラケットまたはペグに固定することは、ねじり応力の蓄積を完全に排除するコイル巻きの代替手段です。ケーブルは各ラップの中間点で交差し、両側に生じる回転を打ち消します。

通電中の負荷がかかった延長ワイヤーをコイル状に巻いている間は決して巻き付けないでください

これは強調する価値があります。延長線を使用して、定格アンペア数に近い機器 (スペース ヒーター、電動工具、高圧洗浄機など) に電力を供給している場合 使用前にワイヤーを完全に解く必要があります。 定格 13 アンペアのケーブル上でコイル状の延長線を 10 アンペアで配線すると、火災の危険があることが知られています。英国の火災調査データでは、家庭火災の発火源としてコイル状の延長リード線が繰り返し特定されています。 IET 配線規則と製造元のガイダンスは両方ともこれを反映しています。

ワイヤーおよびケーブル押出機技術が現代のケーブルの巻き付け動作に与える影響

数千回の巻き付けと巻き戻しのサイクルに耐えられるケーブルと、数か月後に故障するケーブルの性能の違いは、ほぼ完全に、製造中にワイヤとケーブル押出機の内部で何が起こったかに起因します。最新の押出機ラインは 20 年前に比べて大幅に洗練されており、その進歩を反映したケーブルが製造されています。

シングルパス多層押出成形

最新のワイヤおよびケーブル押出機構成では、タンデムまたはトリプルヘッド ダイ アセンブリを介して 1 回のパスで複数のポリマー層を適用できます。この共押出技術により、絶縁層と外側ジャケットが単に重なり合うのではなく、分子レベルで融合されたケーブルが作成されます。 共押出成形されたケーブルは、繰り返し曲げても層間剥離に耐性があります。これは、定期的にコイル状に巻いたり、ほどいたりするケーブルにとって非常に重要な利点です。

連続加硫とXLPE加工

より高仕様のケーブルの場合、ワイヤおよびケーブル押出機は連続加硫 (CV) チューブに供給され、押出された XLPE 絶縁体は適用直後に熱と圧力によって架橋されます。架橋により、熱可塑性絶縁体とは異なり溶けることのない三次元ポリマーネットワークが形成され、ケーブルに負荷がかかっているときの永久変形に対する耐性がはるかに高くなります。 XLPE ケーブルは、標準 PVC の 70°C と比較して最大 90°C までの連続動作温度に耐えることができ、ケーブルをコイル内に保管するときにより大きな熱的安全マージンを提供します。

精密な肉厚制御

最新のワイヤおよびケーブル押出機ラインには、レーザーまたは X 線直径ゲージと自動センタリング システムが装備されており、導体をダイ内の中心に±0.02 mm 以上の公差で維持します。これにより、ケーブルの全周にわたって均一な肉厚が確保されます。導体が中心からずれて絶縁体の片面が薄くなる偏心は、ケーブルが屈曲するときに薄い側が最大の機械的応力を受けるため、曲げ部分での絶縁破壊の主な原因の 1 つです。

延長ワイヤまたは汎用電気ケーブルを購入する場合、IEC 60227、IEC 60502、または BS 6004 規格に準拠して製造された製品を探すことは、ワイヤおよびケーブル押出機のプロセスが適切に制御されていることを知るための適切な手段です。これらの規格では、押し出しが不十分なケーブルが不合格となる最小の壁厚、導体構造、および電気試験要件を指定しています。

電線や延長ワイヤーを巻き付ける際のよくある間違い

普段自分の機器を注意深く扱っている人でも、定期的に巻き付けミスを犯し、それが何か月、何年にもわたって深刻な損傷を引き起こすことになります。最も頻繁に見られる間違いと、それが重要な理由は次のとおりです。

• プラグ端から内側への巻き付け： これにより、ケーブルが巻き付けられるたびに、最も機械的に応力がかかる箇所 (プラグの張力緩和部分) に追加の曲げ負荷がかかります。必ずケーブルの中央から巻き始めて、両端で巻き終わります。
• ケーブルを巻き付けてコイルを固定します。 ケーブル自体の尾部を使用してケーブルを結ぶと、鋭い曲げとねじり応力点が生じ、ケーブルにさらに応力を加えないと元に戻すことができなくなります。代わりに、別のベルクロ ストラップまたはケーブル タイを使用してください。
• ケーブルをコイル状に巻いた状態で暖かい場所に保管する: コイル状のケーブルをボイラーの隣、ラジエーターの近く、または高温の車内に保管すると、PVC 絶縁体からの可塑剤の移行が大幅に促進されます。可塑剤がなくなると、PVC は硬くなり、脆くなります。
• ケーブルを機器のハンドルにしっかりと巻き付ける: 多くの人は、延長ワイヤーを電動工具や掃除機のハンドルにしっかりと巻き付けて保管しています。巻き付け点の半径が小さく、ケーブル自体の張力による圧力により、永続的な変形が発生します。
• コイル状のケーブルの上に重量物を積み重ねる: フラットコイルを棚の下に保管し、その上に工具や機器を積み重ねると、絶縁体が圧縮変形します。これは特にフラット リボン スタイルのケーブルにダメージを与えます。

不適切な巻き付けによる損傷がないかケーブルを検査する

ケーブルのメンテナンスで過小評価されている側面の 1 つは、ケーブルの巻き付け履歴が損傷の原因になっているかどうかを評価する際に何を確認すべきかを知っていることです。目視検査は、安全上の危険が生じる前に最も重大な問題を発見します。

包装損傷の視覚的兆候

• キンキン: ケーブルジャケットに鋭い V 字型または U 字型の折り目があり、ケーブルを平らに置いたときに緩みません。これは、その下の導体ストランドが永久に変形していることを示しています。
• アウタージャケットに白いストレスマーク: 曲げ点の青白い、または白っぽい変色は、ポリマーが弾性限界を超えて伸びていることを示します。これは「応力白化」と呼ばれ、ひび割れが起こる前兆です。
• 外ジャケットに目に見える亀裂： 表面の亀裂はすべて失格欠陥として扱われます。たとえ下層の絶縁体が無傷であるように見えても、ジャケットにひびが入っていると湿気が侵入し、導体の腐食が促進され、最終的には絶縁不良を引き起こします。
• パーマネントセットまたは「メモリーコイリング」: コイル状の形状を保持し、跳ね返ることなく平らに置くことができないケーブルには、重大な内部ねじれ応力がかかります。これは亀裂ほど危険ではありませんが、蓄積された疲労を示します。
• プラグまたはソケットのケーブル差込口の熱による変色: コネクタ付近のケーブル ジャケットが茶色または黄色に変色している場合は、過熱が発生していることを示しています。多くの場合、プラグ挿入ゾーン内の損傷した屈曲点での過剰な抵抗が原因で発生します。

ねじれ、亀裂、応力白化、または熱による変色が見られるケーブルは、直ちに使用を中止する必要があります。 家庭用ケーブルを絶縁テープで修理しようとすることは、長期的には安全な解決策ではありません。テープの接着剤は時間の経過とともに劣化し、導体の根本的な損傷は外観からは見えない可能性があります。

繰り返し巻き付けるための延長ワイヤーとケーブルの選択

屋外用工具、携帯機器、作業場での使用など、頻繁にケーブルを巻き取ったり巻き戻したりする用途の場合、購入時のケーブルの選択によって、ケーブルの寿命と安全な保管が決まります。探すべきものは次のとおりです。

クラス 5 およびクラス 6 導体 (IEC 60228 に基づく細撚線の指定) は、クラス 1 単線導体の 0.4 mm と比較して、個々の素線の直径を 0.1 mm まで小さくすることができます。この微細な撚り線は、ワイヤおよびケーブル押出機の上流にある精密導体伸線および結束機によって実現され、完成したケーブルの曲げに対する反応が根本的に変わります。 1.5 mm² のフレキシブル リードのクラス 5 導体には 30 本を超える個別の銅のより線が含まれており、それぞれの銅のより線は総電流の一部のみを流し、ケーブルが曲がるにつれて各より線が隣のより線に対して移動することができます。これが、フレキシブル延長コードの感触が壁内の固定配線とは著しく異なる理由であり、固体導体が数日で破損する数千回の巻き付けサイクルにも耐えられる理由です。

業界と規制の背景: ケーブルのラッピングに関する規格の内容

電気安全規制とケーブル規格は、通常、消費者がケーブルをどのように巻き付けるかを正確に規定していませんが、安全な巻き付けを可能にする製造および使用のしきい値は設定されています。これらの規格を理解すると、ケーブルが何を許容できるように設計されているかを理解するのに役立ちます。

• IEC 60227 450/750V までの定格電圧の PVC 絶縁ケーブルを指定し、準拠したケーブルを製造するためにワイヤおよびケーブル押出機の操作が満たさなければならない構造、テスト、およびマーキング要件をカバーしています。
• IEC 60884 および BS 1363 延長ワイヤが接続されるプラグおよびソケット システムをカバーし、曲げによる損傷に対して最も脆弱な場所であるケーブル エントリ ポイントを保護するストレイン リリーフ要件が含まれています。
• EN 50525 は、一般用途のフレキシブル コードを含む、低電圧エネルギー ケーブルに関する欧州の統一規格です。これは、ケーブルが欧州市場で販売される前に合格しなければならない曲げ試験、熱老化試験、導体柔軟性の最小要件を規定しています。
• HSE ガイダンス (英国健康安全担当幹部) 職場の電気的安全性に関する規則では、定格電流またはそれに近い電流で使用されるコイル状の延長リード線を電気的危険性が認められているものとして明示的にリストしており、高負荷で延長リード線を操作する場合には、熱カットアウト付きのケーブル リールを使用することを作業者に推奨しています。

EN 50525 で指定されている曲げ試験 (ケーブルのサンプルを規定の直径のマンドレルの周りで最低 30,000 サイクル曲げる) では、規格に準拠したケーブルがどのような耐久性を持つように設計されているかを具体的に示します。工場でこのテストに合格したケーブルは、適切に校正されたワイヤとケーブル押出機で一貫した肉厚と良好なポリマー品質で製造されており、これらのテストを回避した非準拠のケーブルとは耐用年数プロファイルが根本的に異なります。

実用的なまとめ: 電線を安全に包むための重要なルール

すべてを実行可能なガイダンスにまとめたもので、家庭、作業場、または専門的な環境で電気ケーブルと延長ワイヤーを管理する人のための重要な原則は次のとおりです。

1. 延長ワイヤーを重い電気負荷の下で使用する前に、必ず完全に巻き戻してください。 たとえ部分的に解けたとしても、何も解けないよりはマシです。コイル状の 13 アンペアのリード線を 10 アンペア以上で動作させると、火災の危険性が文書化されています。
2. オーバーアンダーラッピングテクニックを使用する 頻繁に巻き付けたり巻き戻したりするケーブルに適しています。これにより、ねじり記憶がなくなり、ケーブルの寿命が大幅に延長されます。
3. ループ直径をケーブルの外径の少なくとも 8 ～ 10 倍に維持します。 コイルを巻くとき。 10mm ケーブルの場合、ループの直径は最小 80 ～ 100mm である必要があります。
4. 結束バンドではなくベルクロストラップでコイルを固定します。 結束バンドは時間の経過とともに固定箇所に圧縮損傷を与えます。
5. IEC または BS 規格に準拠したケーブルを購入する 通常のコイル巻きを伴う用途には、柔軟な PVC または TPE 絶縁体とクラス 5 またはクラス 6 の細撚線導体を探してください。
6. ケーブルを定期的に検査する プラグ付近のねじれ、応力白化、亀裂、または熱変色を確認します。損傷したケーブルを直ちに使用不能にします。
7. ケーブルを熱源から遠ざけて保管してください コイル状のケーブルの上に重いものを積み重ねないでください。

ケーブルはメンテナンスフリーのコンポーネントではありません。正しいラッピング技術、高品質のワイヤとケーブル押出機の製造に裏付けられた適切なケーブルの選択、および定期的な検査の組み合わせにより、長期にわたって安全で経済的なシステムが生み出されます。準拠した、よくできた延長ワイヤーと、準拠していない安価な代替品とのコスト差が、数ドルまたは数ポンドを超えることはほとんどありません。失敗によるコストの差は計り知れないほど大きくなります。
