発泡絶縁押出ライン

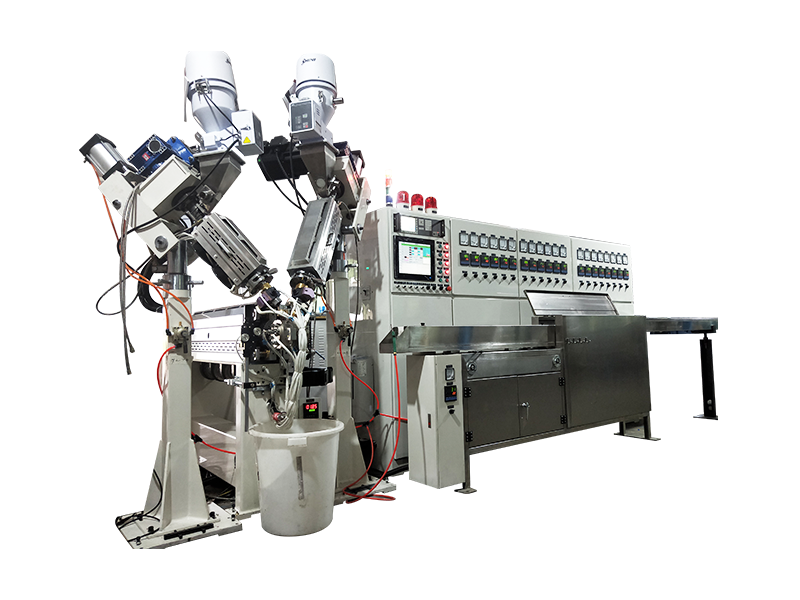

PE・PP・PU化学発泡芯線絶縁押出成形ライン

PE・PP・PU化学発泡芯線絶縁押出成形ラインは、カスタマイズされた非標準化された機器です。メインマシンモデルは通常35〜60mmです。これは、信号ケーブル用の化学的発泡材料のコアワイヤ断熱材の押し出しに適しています。泡立ての押し出しは、絶縁層の誘電率を減らし、電子透過の皮膚効果を拡大し、信号減衰を減らし、信号透過距離を増加させることができます。押し出しプロセス中に、押出機バレルの各ゾーン内の圧力と温度が、材料の完成した発泡密度を決定します。温度と圧力は互いに比例しており、押し出しの圧力と温度を制御することが重要です。材料が流れる部分の場合、圧力は一貫しており、温度は±1°C以内で制御され、安定した圧力と材料の発泡度を維持します。発泡断熱層の強度が低いため、コアワイヤの強度を高めるために、固体皮膚が発泡層の外層に覆われているため、化学的発泡押出はほとんど二重層押出です。望ましい化学フォームフォームコアワイヤー断熱材の押出機には、滑らかなネジバレルと材料、材料、材料、ネジで均等に均等に混合されていない材料、正確な温度制御、機械ヘッドシャネルの閉塞なしの良好な流動性、機械ヘッドの高い同心性、安定したワイヤー径、安定したワイヤ径、小さな耐性、耐え難い耐久性などの耐流などの滑らかな流動性など、ニーズ。ハードウェアに関しては、ユーザーが選択できるさまざまなモデルとコアアクセサリーブランドを提供できます。電気制御ソフトウェアの観点から、経済的かつ実用的または最も高度な電気制御方法を提供することもできます。全体的な構成が異なるため、このマシンの価格も大きく異なります。したがって、このマシンの価格を決定する主な要因は、ユーザーの製品構成レベルの位置付けです。さらに、この製品は少量のロット生産のみを備えた標準化されていないカスタマイズされた機器であるため、設計、製造、設置、デバッグサイクルには時間がかかります。ユーザーは、完璧な製品配信を達成するために十分な調達サイクルを予約する必要があります。

問い合わせ +
前へ：商品ありません
次へ：商品ありません
製品 詳細

コンポーネント

● ペイオフスタンド
● スタンドをまっすぐにします
● 予熱
● メインの押出機
● 注入機
● 押出機ヘッド
● バイパス材料排出バルブ
● 給餌ホッパードライヤー
● 一定の温度可動水路
● 冷却水タンク
● 水静電コンデンサ
● 空気吹きノズル
● カプスタン
● ワイヤーの蓄積スタンド
● メーターカウンター
● レーザー直径ゲージ
● 高周波スパークテスター
● 取り上げる
● 電気制御ボックス
● 以下はカスタムオプションです
● プリンター
● 真空デバイス
● ブロードライヤー
● しこり検出器
● 偏心ゲージ
● 電子ビルボード
● 他の周辺補助機器をカスタマイズして追加できます。

技術仕様

主な技術パラメーター 35 25タイプ 40 30タイプ 45 35タイプ 50 35タイプ 60 40タイプ
適切なワイヤタイプ 高周波ケーブル、データケーブル、信号ケーブル、電子ケーブル、および銅線導体化学フォーム断熱材のその他のワイヤに適しています。
米国標準の指揮範囲 AWG36-30 AWG34-28 AWG32-26 AWG30-22 AWG28-18
導体の直径範囲 Ø0.13-0.25mm Ø0.16-0.32 Ø0.20-0.40mm Ø0.25-0.65mm Ø0.32-1.02mm
導体面積の範囲 0.01-0.05m㎡ 0.02-0.08m㎡ 0.03-0.13m㎡ 0.05-0.32m㎡ 0.08-0.81m㎡
押出外径 Ø0.5-0.8mm Ø0.6-1.0mm Ø0.8-1.2mm Ø1.0-1.6mm Ø1.3-2.5mm
ワイヤー速度範囲 20-200m/min 30-300m/min 40-400m/min 50-500m/min 60-600m/min
機械構造 押出機の頭を中心軸として取ると、ペイオフからのすべての部分が線形分布されます。標準の押出ラインの中心高さは1メートル、合計24〜28メートルの長さです
ペイオフタイプ 標準のシャフトレスアクティブペイオフスタンド、電動リフティング、空気圧締め付け、フライヤーペイオフ、シャフトタイプ、その他のパワーペイオフスタンドなどのその他のタイプもカスタマイズできます。
ペイオフ仕様 Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
ペイオフパワー 3.7kw 5.5kw 7.5kw
ペイオフ張力タイプ 張力を調整するためにカウンターウェイトブロックを移動または追加/削除すると、サーボモーターで張力を調整するためにカスタマイズすることもできます。
ラックをまっすぐにします 5輪導体ストレートニングフレーム、導体ストレートニングホイールは、ツールボックスを備えた単一溝のODØ60です。
予熱器の種類 熱気循環、導体タイプの銅線の予熱器、または予熱器を介した閉じた閉じたオーブン予熱器、またはカスタマイズすることができます。
予熱器のパワー 8kva
押出機の速度 max90rpm
押出器出力 30kg/h 40kg/h 50kg/h 60kg/h 90kg/h
押出器電力 7.5kw 11kw 15kw 22kw
ネジパラメーター L/D比は28：1、圧縮比は3.0です。 38crmoalaネジ材料で構成され、カスタマイズできます。
加熱タイプ ボディ用のアルミニウム加熱リング、首の銅加熱リング、押出機ヘッドクランプ/ヘッド/ダイ用の石英加熱チューブ。
温度制御数 ボディ4クランプ1ネック1ヘッド1ダイ1
機械加熱のパワー 6kw 8kw 9kw 10kw 14kw
バレル冷却 4セクションの遠心ファン
給餌ホッパードライヤー 12kg 25kg 50kg
注入機の電力 体の3段階温度制御、首に1段の温度制御を備えた水平ストリップインジェクションマシン、垂直ストリップインジェクションマシンもカスタマイズできます。
注入機オープット 6kg/h 10kg/h 15kg/h 15kg/h 25kg/h
注入機の電力 2.2kw 3.7kw 5.5kw
ハニカムプレート 機械は、電気めっきなしで316ステンレス鋼でできています。内部ガイド付きフロー構造があり、フローホールは、死んだコーナーのないチャンファーによって相互接続されています。ハニカムプレートとフランジは、漏れを防ぐためにテーパーシーラントで密閉されています。
ヘッドタイプ U7タイプの自動中心ヘッド、外側のランナーの均一な圧力の動きは、単一​​層/二重層/単一噴射ストリップ/二重噴射ストリップなどのさまざまな構造でカスタマイズできます。 （自動センターマイクロ調整可能）押出機ヘッドもカスタマイズできます。
ヘッドブランド マシンヘッドは中国で作られており、Eurotek、Unitek、EuroCab、Microdiaなどの他のブランドにカスタマイズできます
ヘッドクランプ マシンヘッドクランプには2つの半分があり、2つの上下のネジセットのロッドクランプ同期が2つあります。一方向のレンチを含めることができ、他の種類のマシンヘッドクランプをカスタマイズできます。
圧力テスト 標準は圧力検出機能、圧力センサーまたは爆発防止安全バルブをヘッドフランジに追加できます。
バイパス材料排出バルブ バイパス材料排出バルブ
ヘッドレベリング ヘッドフランジダブル位置のピン構造を採用すると、ヘッドの高さレベルは長い間変更されていません。
可動水路 一定温度可動水路、自己循環温度タンク。 2つの9kW加熱パイプが装備されており、タンク全体にSUS304材料ができています。小さなタンクの標準長さは1250mmで、カスタマイズオプションが利用可能です。

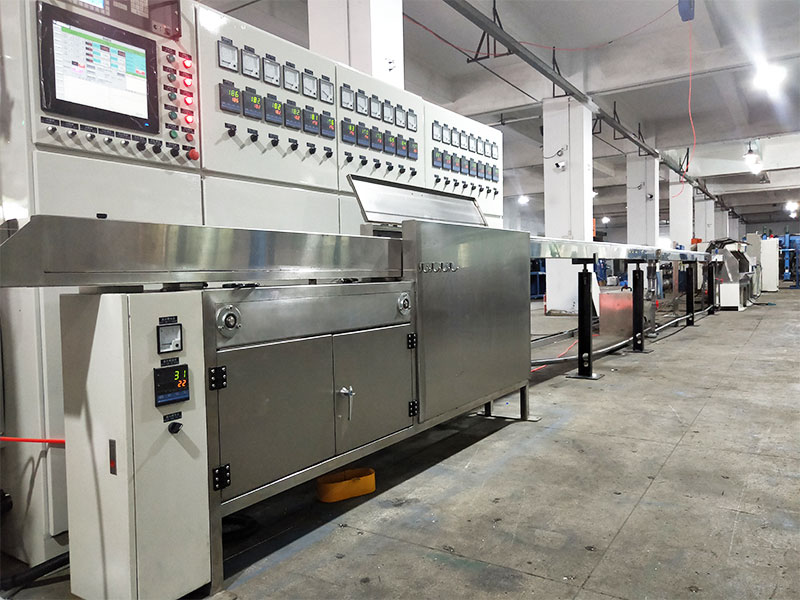

冷却タンク 10メートルの単層U字型タンク、循環水冷却システム、水チラーなし。タンク全体はSUS304材料で作られています。ダブルレイヤーU字型またはW字型のタンクは、カスタマイズに利用できます。
高圧空気吹きノズル フリップタイプの吹きノズル、POM材料、二重吹き構造、可動式水タンク、冷却水タンク、カプスタンに設定されています。他のタイプの吹くノズルタイプをカスタマイズできます。
キャプスタンタイプ 軽量チタン合金と耐摩耗性ステンレス鋼のデュアルホイールキャップスタン
キャップスタンホイールの直径 Ø375高強度チタン合金ダブルホイールデザイン。
カプスタンパワー 3.7kwサーボモーター。
ワイヤー蓄積張力スタンド 傾斜したワイヤ蓄積張力スタンド、12メートルの全長、スチールプレートトラック、軽量のランニング車、10本の溝＋ 9ワイヤ蓄積ホイール用の9溝、合計ワイヤストレージ容量は180メートルです。サーボモーターの張力、他のタイプが利用可能です。
ワイヤー蓄積ホイールの直径 Ø120、カスタマイズできます Ø150、カスタマイズできます Ø180、カスタマイズできます
メーターカウンター 400mmのメーターホイール周囲のガイドホイールタイプメーターカウンター。エンコーダーを使用して検出し、メーター補正係数を微調整できます。他のタイプのメーターカウントデバイスが利用可能です。
テイクアップタイプ ダブルヘッドシャフトタイプのテイクアップ、自動リールの変更タイプ、またはその他の非シャフトワイヤーテイクアップマシンをカスタマイズできます。
テイクアップリールspcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
テイクアップパワー 2.2kw 3.7kw
テイクアップワイヤーの配置 ワイヤーアレンジ用の0.4kWサーボモーター
水静電コンデンサ ベータ/シコラ/ザンバッハ/プロトン/タキカワなどの他のブランド、ベータ水静的コンデンサをカスタマイズできます。

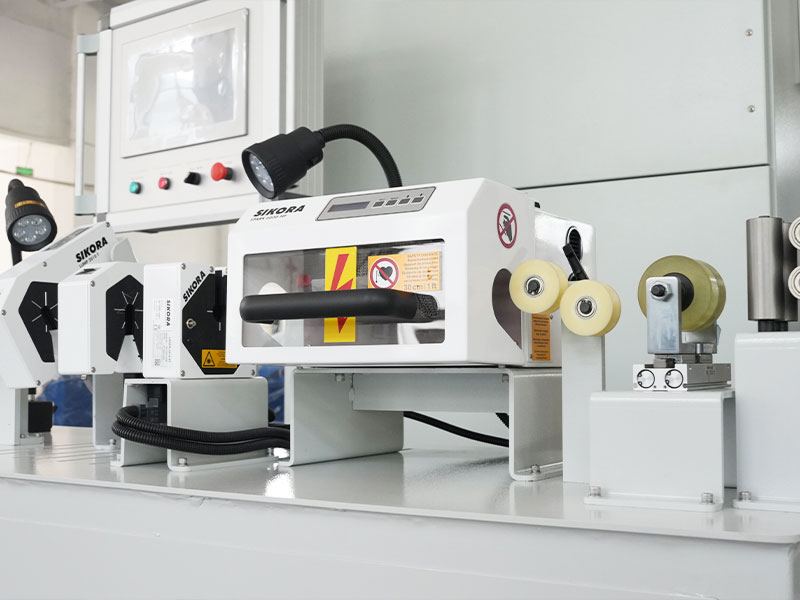

レーザー直径ゲージ 中国のワイヤ直径ゲージ、単軸タイプ、測定精度は0.001で、シコラ/ザンバッハ/プロトン/高川などの他のブランドなどがカスタマイズ可能です。
高周波スパークテスター 中国製のビーズ型高周波スパークテスターである電圧は0-15kVで、クリントン/シコラ/プロトンなどの他のブランドをカスタマイズできます。
電気制御ボックス 環境に優しい炎のリターン剤塗料コーティングビクター電気キャビネット、Weinview製 10インチHMI（タッチパネル）、Siemens製PLC（制御装置）、Schneider製スイッチ（配電機器）、RKC温度コントローラー。モーターおよび周波数コンバーターブランドはカスタマイズ可能です。
総電力 54kw 65kw 70kw 75kw 90kw


オプションのカスタマイズアイテム

キャプスタン牽引装置付き落線デバイス ワイヤードロップデバイスのないコアワイヤー断熱材押し下げcapstanをカスタマイズして追加することができます。
プリンター インクプリンターまたはその他の印刷タイプをカスタマイズできます。
真空抽出器 カスタマイズ時に、マシンのヘッドに真空デバイスを追加できます。
ブロードライヤー 高効率のブロードライヤーは、マシンが高速押出にあるときにカスタマイズできます。
しこり検出器 カスタマイズ可能なオプション中国のブランドの直径ゲージの測定機器にしこり検出機能を追加するか、Sikora/Zumbach/Proton/Takikawaなどの他のブランドをカスタマイズします。
偏心ゲージ ベータ/シコラ/ザンバッハ/プロトン/高川などの偏心ゲージをカスタマイズできます。
チラー 断熱層付きのチラーまたはタンクをカスタマイズできます。
電子ボードを吊るします LEDの両面電子画面または他のタイプがサポートされています。
インテリジェントフォーミュラ管理システム インテリジェントな製剤管理システムをカスタマイズでき、潜在的な張力、貯蔵ラインの張力、予熱温度、ホスト温度制御、押出直径、列の列距離、空気圧値などのデータがPLCに供給されます。 Profinetバス通信モード、MESデータ収集とインポートのサポート、1キーのコールアウト生産プロセス、ワンキースタートアップを使用し、デジタルインテリジェント製品を有効にします。
周辺補助装置 マシン全体のその他の周辺アクセサリまたは特別なカスタマイズをカスタマイズできます。
電気配線 2.5メートルのオーバーヘッドケーブルトラフスタンド、エアパイプ、信号配線、および分離で配置された電源ケーブル、電気制御ボックスの上部からのワイヤーインレット、カスタマイズ可能な代替方法。
安全規制基準 中国のCCC安全基準に従って製造され、CE/CSA/ULの安全基準を満たすためにカスタマイズ可能。
電源基準 三相 380V/50Hz電源、さまざまな国や地域のカスタマイズ可能な電圧と周波数を備えています。




製品機能

● 生産量が高い： ネジ最適化されたデザイン、耐摩耗性、焦げ付き、ノンスティック、ドロップせず、接着剤のない隠れ、速い色の変化、高ライン速度、高生産量。

● リークプルーフデザイン： ユニークなシーリングおよび位置決め構造により、フランジが材料が漏れないようにし、押出ヘッドの高さレベルは長期的にも安定したままです。

● 高品質： 断熱ワイヤの同心性は93％〜97％、外径±0.005、±1pf/mの静電容量変動があります。

● 正確な温度制御： ±1℃内。

● 知的： インテリジェントな管理システムをカスタマイズして、SOP式、ワンクリックスタートアップの準備、インテリジェントな操作に簡単にアクセスできるようにします。

● 簡単なメンテナンス： 中国以外の顧客は、プロファイネットバス制御システムの使用をカスタマイズできます。これにより、高速および低干渉信号伝送が保証されます。国または地域に通信ネットワークがある限り、リモート障害検出、トラブルシューティング、メンテナンスサービスをすばやく実装できます。
