PVC/PE/PP/PUコアワイヤー断熱材押し出しライン

PVC/PE/PP/PUコアワイヤー断熱材押し出しラインは、カスタマイズされた非標準化された機器です。メインマシンモデルは通常30〜65mmです。電子ワイヤ、信号配線、その他のワイヤの固体コア押出に適しています。押出温度は中〜低温です。これは、業界の主流のコアワイヤー押出装置です。望ましいコアワイヤ断熱材の押出機には、均一なネジの可塑化、精度の温度制御、高機械ヘッド同心性、安定したワイヤ径耐性、安定したペイオフ、および象徴的な張力、および高い機械生産効率が高いという特性があります。このマシンを注文する際に、ユーザーが異なる場合に異なるニーズがあります。当社は、ユーザーのニーズに応じてパーソナライズされたカスタマイズをサポートできます。ハードウェアに関しては、ユーザーが選択できるさまざまなモデルとコアアクセサリーブランドを提供できます。電気制御ソフトウェアの観点から、経済的および実用的または高度な電気制御方法を提供することもできます。全体的な構成が異なるため、このマシンの価格も大きく異なります。したがって、このマシンの価格を決定する主な要因は、ユーザーの製品構成レベルの位置付けです。さらに、この製品は少量のロット生産のみを備えた標準化されていないカスタマイズされた機器であるため、設計、製造、設置、デバッグには時間がかかります。ユーザーは、望ましい製品配信を達成するために十分な調達サイクルを予約する必要があります。

問い合わせ +

主な技術パラメーター	30 25タイプ	35 25タイプ	40 30タイプ	45 35タイプ	50 35タイプ	60 40タイプ	70 40タイプ	80 40タイプ
適切なワイヤタイプ	高周波ワイヤ、データケーブル、UL電子ワイヤ、ビルディング配線BV/BVR、電源コード、自動車ワイヤ、および銅線導体ソリッドコア断熱材のその他のワイヤに適しています
米国標準の指揮範囲	AWG36-26	AWG34-22	AWG32-20	AWG30-18	AWG28-14	AWG26-10	AWG18-5	AWG12-2
導体の直径範囲	Ø0.13-0.40mm	Ø0.16-0.65mm	Ø0.20-0.81mm	Ø0.25-1.02mm	Ø0.32-1.63mm	Ø0.40-2.59mm	1.02-4.62mm	Ø2.05-6.54mm
導体面積の範囲	0.01-0.15m㎡	0.02-0.35m㎡	0.03-0.75m㎡	0.1-1.5m㎡	0.2-2.5m㎡	0.5-6.0m㎡	1-16M㎡	3.5-35m㎡
押出外径	Ø0.3-1.0mm	Ø0.4-1.3mm	Ø0.5-1.8mm	Ø0.7-2.3mm	Ø0.8-2.8mm	Ø1.2-3.8mm	Ø1.8-6.0mm	Ø3.0-8.0mm
ワイヤー速度範囲	20-200m/min		40-400m/min

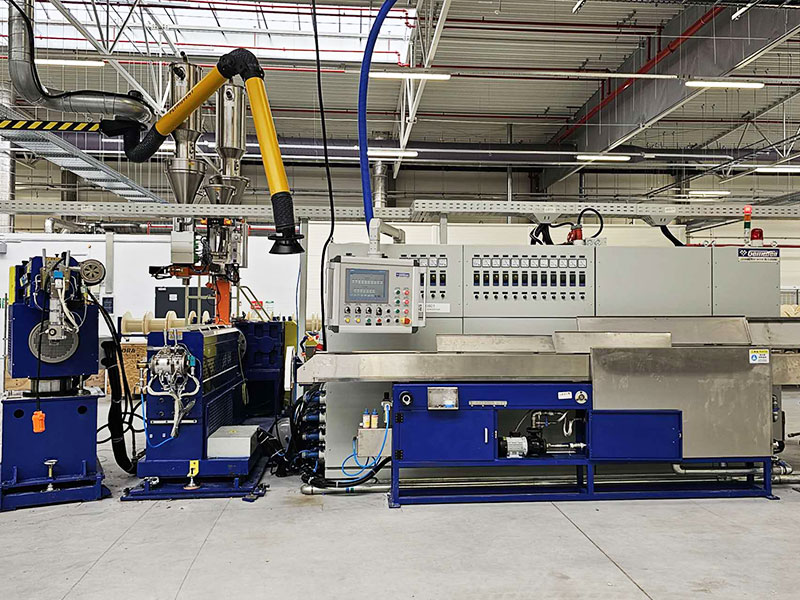

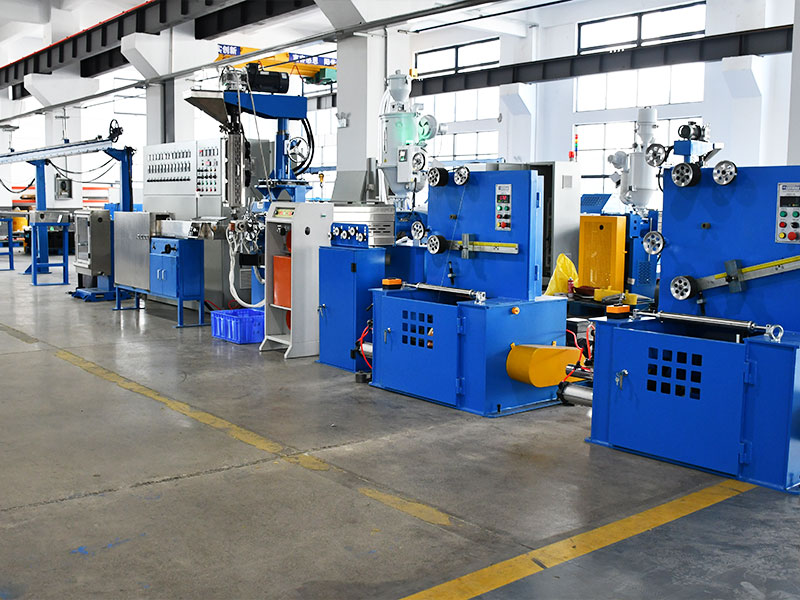

機械構造	押出機の頭を中心軸として取ると、ペイオフからのすべての部分が線形分布されます。標準の押出ラインの中心高さは1メートルで、全長20〜25メートルの

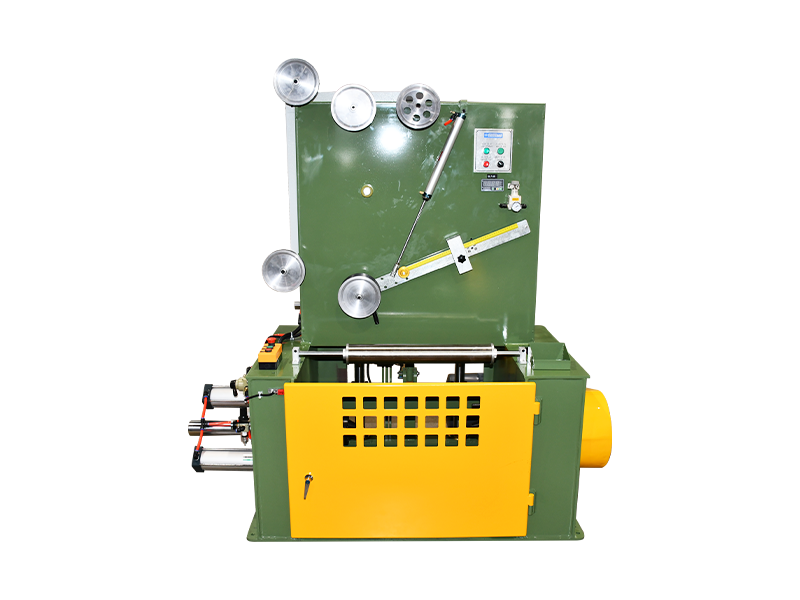

ペイオフタイプ	シャフトレスアクティブペイオフスタンド、電動リフティング、空気圧締め付け、チラシのペイオフ、シャフトタイプのペイオフ、摩擦張力タイプのペイオフ、その他のアクティブまたはパッシブペイオフスタンドなどの他のタイプもカスタマイズできます。
ペイオフ仕様	Ø200/300		Ø300/Ø400/Ø500			Ø500/Ø630/Ø800
ペイオフパワー	3.7kw		5.5kw			7.5kw
ペイオフ張力タイプ	張力を調整するためにカウンターウェイトブロックを移動または追加/削除すると、サーボモーターで張力を調整するためにカスタマイズすることもできます。
スタンドをまっすぐにします	5輪導体の矯正スタンド、導体ストレートリングホイールのODは、ツールボックスを備えた単一溝Ø60で、カスタマイズできます。
予熱器の種類	銅線、閉じたオーブンホットエアコンダクターの予測、またはストレートスルータイプの予熱器用の導体予熱器、カスタマイズできます。
導体予熱器の力	3kva	5kva				8kva	10kva
押出器材料出力	20kg/h	30kg/h	40kg/h	50kg/h	60kg/h	90kg/h	130kg/h	150kg/h
押出器電力	7.5kw		11kw		15kw	22kw	30kW	37kw
ネジパラメーター	L/D：28：1、圧縮比：PVC 2.7ダブルスレッドネジ/PE 3.2シングルスレッドネジ/PP 3.2シングルスレッドネジ/PU 3.2シングルスレッドネジ					L/D比は26：1で、ネジ材料は中国で作られた38crmoalaで、カスタマイズできます。
加熱タイプ	ボディ用のアルミニウム加熱リング、首の銅加熱リング、押出機ヘッドクランプ/ヘッド/ダイ用の石英加熱チューブ。
温度制御	ボディ3 クランプ1 ネック1 ヘッド1 ダイ1	ボディ4 クランプ1 ネック1 ヘッド1 ダイ1
火力	4kw	6kw	8kw	9kw	10kw	14kw	18kw	22kw

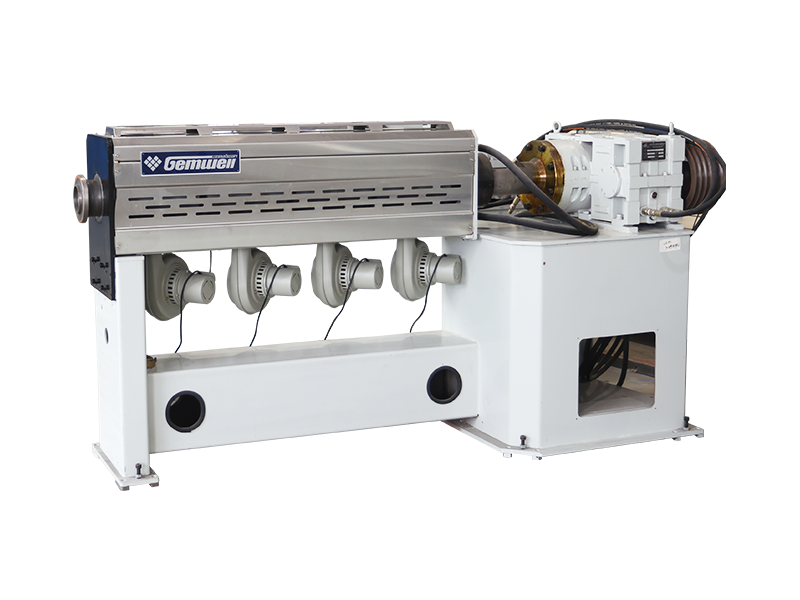

バレル冷却	3セクション遠心扇状ファン	4セクションの遠心ファン
給餌ホッパードライヤー	12kg		25kg			50kg
ハニカムプレート	機械は、電気めっきなしで316ステンレス鋼でできています。内部ガイド付きフロー構造があり、フローホールは、死んだコーナーのないチャンファーによって相互接続されています。ハニカムプレートとフランジは、漏れを防ぐためにテーパーシーラントで密閉されています。
ヘッドタイプ	U7タイプの自動中心押出器ヘッド、深い溝低い外側ランナー均一圧力動きは、単一層/二重層/単一噴射ストリップ/二重噴射ストリップなどのさまざまな構造でカスタマイズできます。
ヘッドブランド	マシンヘッドは中国で作られており、Eurotek、Unitek、EuroCab、Microdiaなどの他のブランドにカスタマイズできます
ヘッドクランプ	マシンヘッドクランプには2つの半分があり、2つの上下のネジセットのロッドクランプ同期が2つあります。一方向のレンチを含めることができ、他の種類のマシンヘッドクランプをカスタマイズできます。
ヘッドレベリング	ヘッドフランジダブル位置のピン構造を採用すると、ヘッドの高さレベルは長い間変更されていません。

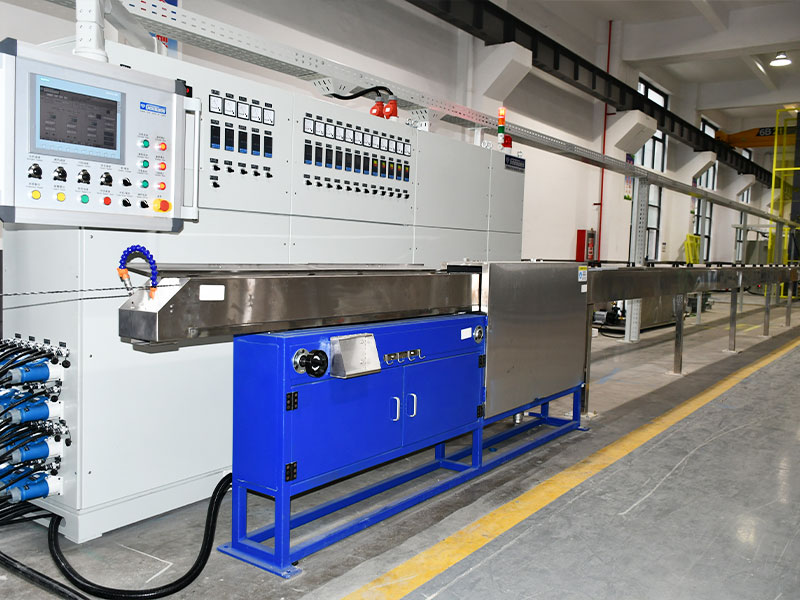

可動水路	一定温度可動水路、自己循環温度タンク。 2つの9kW加熱パイプが装備されており、タンク全体にSUS304材料ができています。小さなタンクの標準長さは1250mmで、カスタマイズオプションが利用可能です。

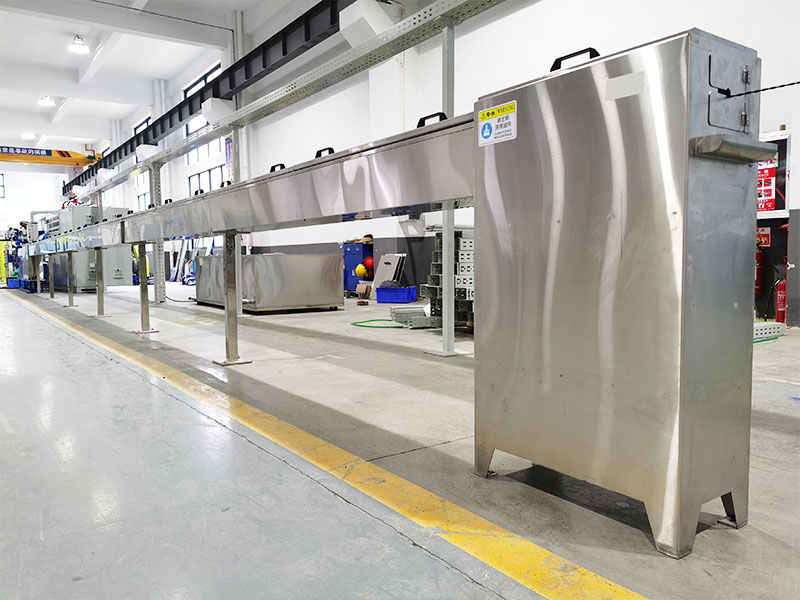

冷却水タンク	5メートルの単層U字型タンク		10メートルの単層U字型タンク、循環水冷却システム、水チラーなし。タンク全体はSUS304材料で作られています。二重層のU字型またはW字型のタンクをカスタマイズできます。
高圧空気吹きノズル	フリップ型の吹きノズル、POM材料、二重吹き構造、可動水タンク、冷却水タンク、カプスタン、その他の種類の吹くノズルをカスタマイズできます。
キャプスタンタイプ	シングルホイールベルトタイプ3グルーブスプリットピースホイール		軽量チタン摩耗耐性ステンレス鋼二輪カプスタン				アノードアルミニウムダブルホイールキャップスタン
キャップスタンホイールの直径	Ø375チタン合金ダブルホイールタイプ						Ø500二輪タイプ
カプスタンパワー	3.7サーボモーター						3,7サーボマオトル＋ギアボックス
ワイヤー蓄積張力スタンド	傾斜したワイヤアキュミュレーション張力スタンド、12メートルの全長、鋼板トラック、軽量のランニング車、10溝＋ 9溝の9溝、ワイヤー貯蔵容量の合計は200メートル、サーボモーターの張力です。他のタイプはカスタマイズ可能です。
ワイヤー蓄積ホイールの直径	Ø100		Ø150、ホイールの直径をカスタマイズできます			Ø180、ホイールの直径をカスタマイズできます	Ø250、ホイールの直径をカスタマイズできます
メーターカウンター	400mmのメーターホイール周囲のガイドホイールタイプメーターカウンター。エンコーダーを使用して検出し、メーター補正係数を微調整できます。他のタイプのメーターカウントデバイスが利用可能です。						500mmメートルのホイール円周を備えた圧力ローラーメーターカウンター。
テイクアップタイプ	ダブルヘッドシャフトタイプのテイクアップ、自動リールの変更タイプ、またはその他の非シャフトワイヤーテイクアップマシンをカスタマイズできます。						ダブルヘッドシャフトレスタイプ、電動リフティング、空気圧締め付け
テイクアップリールspcification	Ø200/300/Ø400		Ø300/Ø400/Ø500			Ø400/Ø500/Ø630	Ø500/Ø630/Ø800
テイクアップパワー	2.2kw		3.7kw				5.5kw
テイクアップワイヤーの配置	ワイヤーアレンジ用の0.4kWサーボモーター

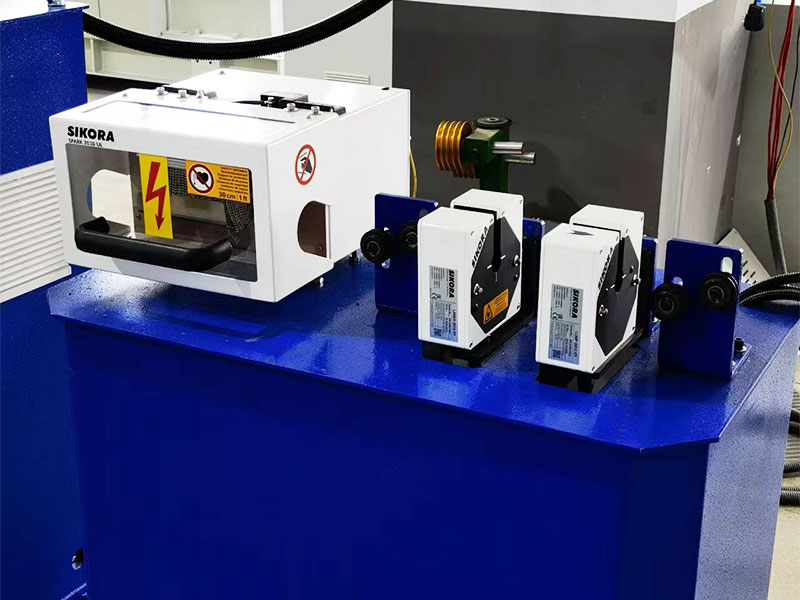

レーザー直径ゲージ	0.001の精度を測定するチアンの単一軸直径ゲージ、Sikora/Zumbach/Proton/Takikawaなどの他のブランドをカスタマイズできます。
高周波スパークテスター	中国の高周波スパークテスターである電圧は0-15kVで、クリントン/シコラ/プロトンなどの他のブランドをカスタマイズできます。
電気制御ボックス	環境に優しい炎のリターン剤塗料コーティングビクター電気キャビネット、Weinview製 10インチHMI（タッチパネル）、Siemens製PLC（制御装置）、Schneider製スイッチ（配電機器）、RKC温度コントローラー。モーターおよび周波数コンバーターブランドはカスタマイズ可能です。
総電力	38kw	50kW	65kw	68kw	73kw	85kw	100kw	125kw

キャプスタン牽引装置付き落線デバイス	ワイヤードロップデバイスのないコアワイヤー断熱材押し下げcapstanをカスタマイズして追加することができます。
圧力テスト	圧力センサーまたは爆発防止安全バルブは、ヘッドフランジでカスタマイズできます。
プリンター	インクプリンターまたはその他のタイプをカスタマイズできます。
真空抽出器	ヘッダーインレットラインでの真空抽出をカスタマイズできます。
ブロードライヤー	機械が高速押出である場合、高効率ブロードライヤーはカスタマイズできます。
しこり検出器	カスタマイズ可能なオプション中国のブランドの直径ゲージの測定機器にしこり検出機能を追加するか、Sikora/Zumbach/Proton/Takikawaなどの他のブランドをカスタマイズします。
水静電容量計	ベータ/シコラ/ザンバッハ/プロトン/高川などの水静電容量計は、カスタマイズできます。
偏心ゲージ	ベータ/シコラ/ザンバッハ/プロトン/高川などの偏心ゲージをカスタマイズできます。
チラー	断熱層付きのチラーまたはタンクをカスタマイズできます。
電子ボードを吊るします	LEDの両面電子画面または他のタイプがサポートされています。
インテリジェントフォーミュラ管理システム	インテリジェントな製剤管理システムをカスタマイズでき、潜在的な張力、貯蔵ラインの張力、予熱温度、ホスト温度制御、押出直径、列の列距離、空気圧値などのデータがPLCに供給されます。 Profinetバス通信モード、MESデータ収集とインポートのサポート、1キーのコールアウト生産プロセス、ワンキースタートアップを使用し、デジタルインテリジェント製品を有効にします。
周辺補助装置	マシン全体のその他の周辺アクセサリまたは特別なカスタマイズをカスタマイズできます。
電気配線	2.5メートルのオーバーヘッドケーブルトラフスタンド、エアパイプ、信号配線、および分離で配置された電源ケーブル、上部からワイヤインレット電気制御ボックス、カスタマイズ可能な代替方法。
安全規制基準	中国のCCC安全基準に従って製造され、CE/CSA/ULの安全基準を満たすためにカスタマイズ可能。
電源基準	三相 380V/50Hz電源、さまざまな国や地域のカスタマイズ可能な電圧と周波数を備えています。
